Lexmark C520 Benutzerhandbuch Seite 33

2

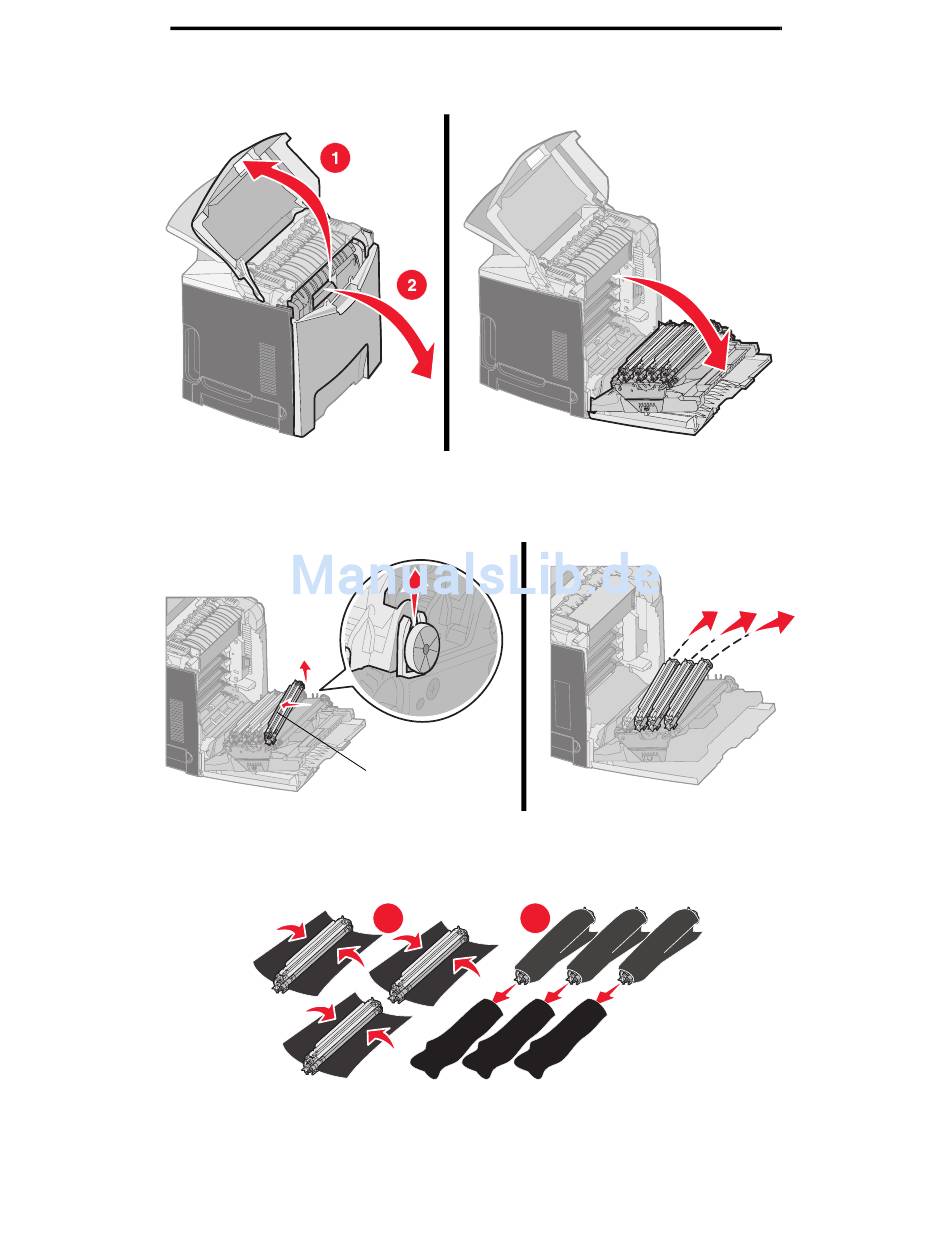

Öffnen Sie die obere Klappe vollständig. Ziehen Sie am Griff der inneren Klappe, um die innere und die untere
Klappe zu öffnen. Senken Sie die untere Klappe vorsichtig ab. Jetzt sind die Fotoleitereinheiten zu sehen.
3
Greifen Sie den Knopf an der rechten Seite der Fotoleitereinheit, und heben Sie die Fotoleitereinheit am Knopf an,
um sie zu lösen. Fassen Sie anschließend die Fotoleitereinheit am Griff, und heben Sie sie heraus.
Die linke Abbildung zeigt detailliert, wie eine der Einheiten entfernt wird. Wie jedoch in der rechten Abbildung zu
sehen ist, müssen alle drei Fotoleitereinheiten entfernt werden.
4
Bewahren Sie die Fotoleitereinheiten geschützt in der Verpackung auf (dabei handelt es sich um ein Schutzpapier und
einen Beutel, in denen die neuen Fotoleitereinheiten geliefert wurden). Wenn Sie diese Teile der Originalverpackung
nicht aufbewahrt haben, wickeln Sie jede Einheit in ein Blatt Papier ein, das Sie mit Klebefilm zukleben. Achten Sie
jedoch darauf, dass der Klebefilm nicht mit der glänzenden Fotoleitertrommel in Kontakt kommt.
Drucken von Text und Grafiken mit der Farbe Schwarz
Drucken
Griff
1 2
33
