Seite 1

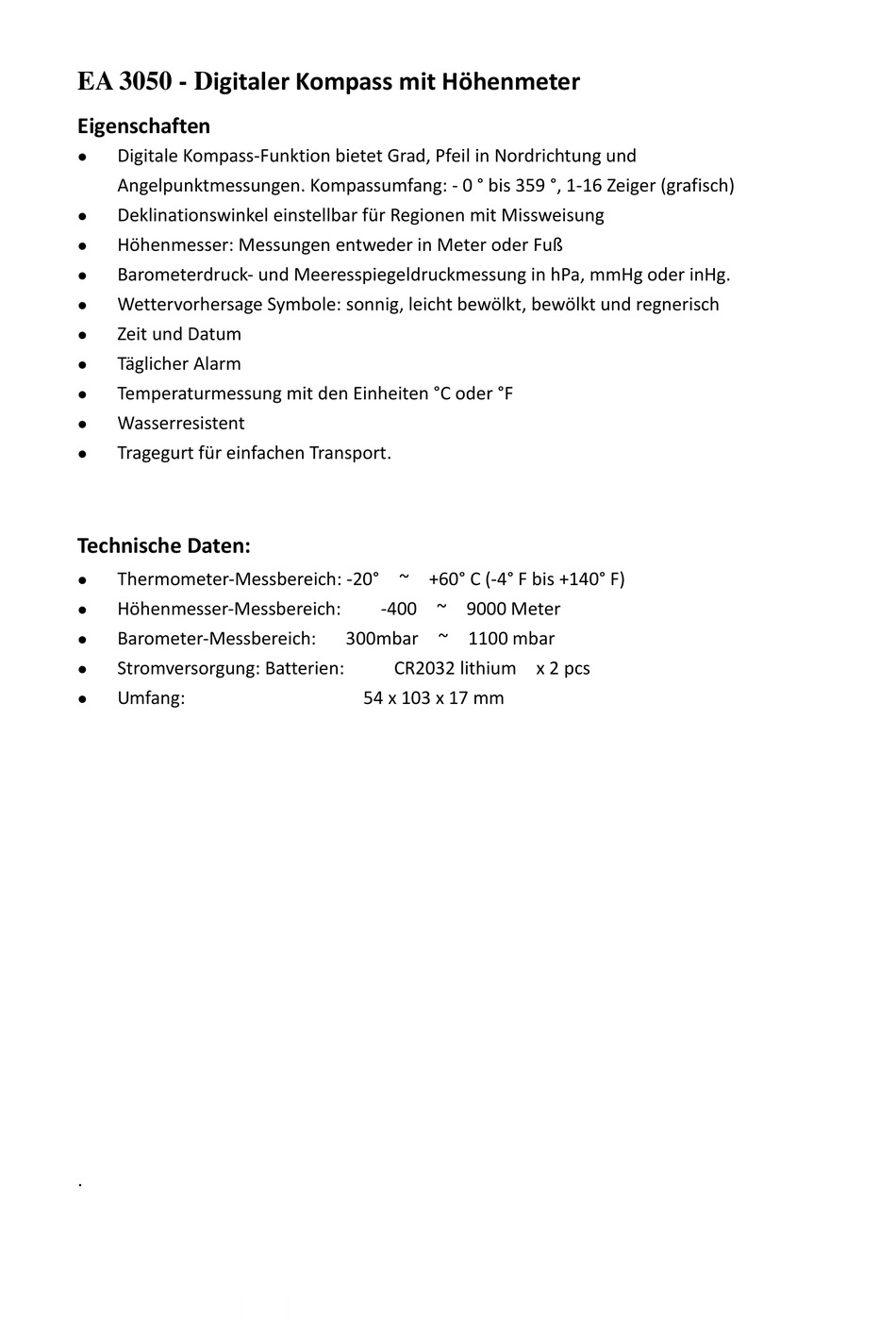

EA 3050 - Digitaler Kompass mit Höhenmeter Eigenschaften Digitale Kompass-Funktion bietet Grad, Pfeil in Nordrichtung und Angelpunktmessungen. Kompassumfang: - 0 ° bis 359 °, 1-16 Zeiger (grafisch) Deklinationswinkel einstellbar für Regionen mit Missweisung Höhenmesser: Messungen entweder in Meter oder Fuß...
Seite 2
Erscheinungsbild: 1: BARO/▼Taste: Zugriff auf die Barometereinstellung/ Werte verringern 2: ALTI/▲ Taste: Zugriff auf die Höhenmessereinstellung/ Werte erhöhen 3: TIME/AL/ MODE Taste: Anzeige umschalten zwischen Uhrzeit, Datum und Alarm. Zugriff auf die Zeit-/Alarmeinstellung 4: COMPASS Taste: Zugriff auf die Kompasseinstellung/ Verlassen jeglicher Einstellung 5: LIGHT/LOCK Taste: Anschalten des Rücklichtes;...
Seite 3
LCD Anzeige 1: Orientierungspunkt, wenn der Kompass in Richtung Norden zeigt 2: Richtungszeiger 3: Temperatur: wird außerhalb des Kompassmodus angezeigt. 4: Niedrigbatterieanzeige 5: Wird im Höhenmetermodus angezeigt 6: Zeigt die maximale Höhe an 7: Zeigt das Anzeigeformat für den Tag und den Monat an 8: AM / PM 9: Jahr 10: Tastatur ist gesperrt...
Seite 4
17: Wird bei aktivierten Alarm angezeigt Inbetriebnahme: Nutzen Sie einen kleinen Schraubenzieher um die Schraube an der Batterieabdeckung zu entfernen und entnehmen Sie die Batterie mit Hilfe eines dünnen Stockes. Legen Sie 2 PCS CR2032 Lithium Batterien ein, mit der positiven Seite nach oben gerichtet, bevor Sie die Schraube wieder in die Batterieabdeckung eindrehen.
Druckeinheit und Höhenmessereinheit. Die Anzeige wird zum vorigen Modus zurückkehren, sofern innerhalb von 15 Sekunden keine Taste gedrückt wird. Drücken Sie die “COMPASS” Taste um den Zeiteinstellungsmodus zu verlassen. (2) Tägliche Alarmeinstellung Drücken Sie die “TIME/AL” Taste um zur Alarmzeitanzeige zu gelangen. (“AL” ...
Seite 6
Drücken Sie die “ALT” Taste um in den Höhenmessermodus zu wechseln und drücken Sie die “ALT” Taste erneut um die maximale Höhenmessung anzuzeigen. Drücken Sie die “ALT” Taste für 3 Sekunden während der LCD die gegenwärtige Höhenmessung zeigt um in die Einstellung zu gelangen. Drücken Sie “▼”oder “▲”...
Seite 7
(2) Der Bereich des Meerverdrängungsdruckes beträgt 900mbar ~1100mbar. bedeutet Leicht Bewölkt bedeutet Bewölkt bedeutet Regnerisch bedeutet Sonnig KOMPASS Der Kompass zeigt zusammen mit 16 Himmelsrichtungen die Peilung in Grad nach Norden Drücken Sie die COMPASS Taste, damit das Messgerät in den Kompassmodus ...
Seite 8
Notiz: 1. Der Kompass muss in einer ebene Lage gehalten werden. Messungen, welche nicht in einer horizontalen Lage durchgeführt werden, können große Messfehler enthalten. 2. Führen Sie den Orientierungsvorgang immer außerhalb durch, den störende, magnetische Quellen können den Vorgang einfach beeinflussen. Richt- Bedeut- Richt-...
Seite 9
Nach einer erfolgreichen Kalibrierung wird “OK” auf dem LCD angezeigt oder der LCD zeigt nach einer fehlgeschlagenen Kalibrierung “FAIL” an. (2) Einstellung des Deklinationswinkel Der Winkel zwischen dem magnetischen Norden und dem tatsächlichen Norden wird magnetische Deklination genannt. Die magnetischen Pole der Erde verändern sich mit der Zeit und unterscheiden sich von Ort zu Ort.
Seite 10
Der LCD zeigt LL.L°C an, wenn die Temperatur unter -20°C fällt und zeigt HH.H°C an, wenn die Temperatur 60°C übersteigt. RÜCKLICHT/ TASTENSPERRUNG Drücken Sie die LIGHT Taste um das Rücklicht für 5 Sekunden anzuschalten. Drücken Sie die LIGHT Taste für 3 Sekunden um die Tastensperrung zu aktivieren ...
