Anschließen –Fortsetzung

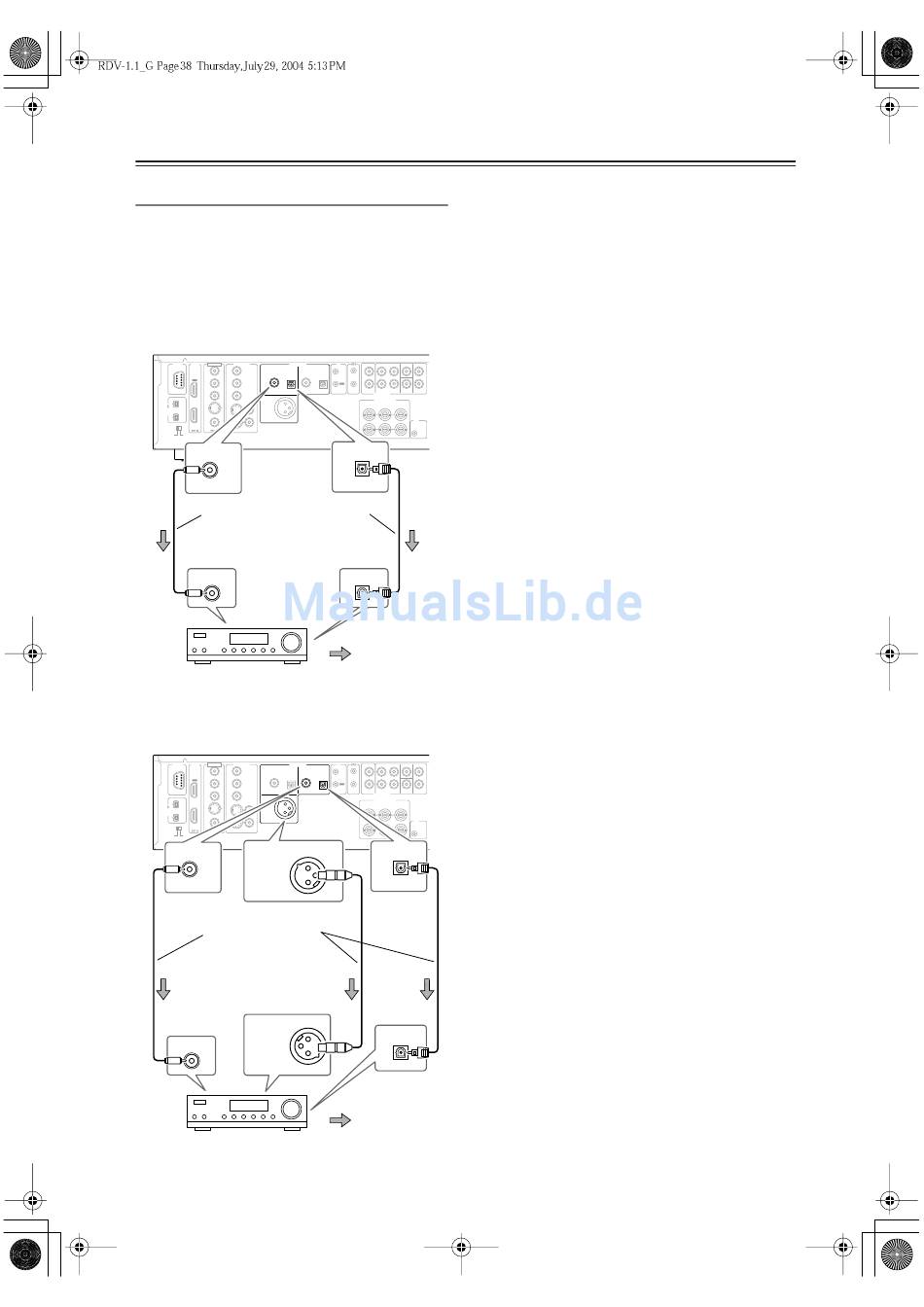

N. Digitale Verbindungen
Verbinden Sie ein Glasfaser-, Koax- oder AES/EBU-
Kabel mit dem den DIGITAL 1-(OPTICAL oder COA-
XIAL) oder DIGITAL 2-Ausgang (OPTICAL, COA-
XIAL oder AES/EBU) des RDV-1.1 und dem
entsprechenden Digital-Eingang ihres Verstärkers oder
Receivers.
DIGITAL 1-Anschlüss
RS 232 HDMI VIDEO IN VIDEO OUT
COMPONENT
Y Y
OUT
P B P B
COAXIAL
P P
R R DIGITAL 2
( BALANCED)
AES/EBU
IN
S400
(AUDIO)
S VIDEO
VIDEO
S VIDEO VIDEO
+
1 1 2
SURR MODE
(AUDIO OUT)
DIGITAL 1
COAXIAL
Nur eine Verbindung notwen-
dig! Entweder Glasfaser- oder
Koax-Kabel
COAXIAL IN
Stereo-Verstärker
DIGITAL 2-Anschlüsse
RS 232 HDMI VIDEO IN VIDEO OUT
COMPONENT
Y Y
OUT
P P
B B
COAXIAL
P R P R
DIGITAL 2
( BALANCED)
AES/EBU
IN
S400
(AUDIO)
S VIDEO
VIDEO
S VIDEO VIDEO
1 1 + 2
SURR MODE
(AUDIO OUT)
DIGITAL 2
DIGITAL 2
( BALANCED )
AES/EBU
COAXIAL
Nur eine Verbindung
notwendig! Entweder
Glasfaser-, Koax-
oder AES/EBU-Kabel
AES/EBU IN
COAXIAL IN
Stereo-Verstärker
38
De-
AUDIO OUT IR
D. MIX FRONT SURR 1 CENTER SURR 2
DIGITAL 1 DIGITAL 2
IN L L
OUT R R
REMOTE
SUB
OPTICAL COAXIAL OPTICAL CONTROL WOOFER
AUDIO OUT
HD VIDEO OUT
COMPONENT
Y P P
B R
1
12 V
TRIGGER
2
IN
DIGITAL 1
OPTICAL
OPTICAL IN
Signalfluss
AUDIO OUT IR D. MIX FRONT SURR 1 CENTER SURR 2
DIGITAL 1 DIGITAL 2
IN L L
OUT R R
REMOTE
SUB
OPTICAL COAXIAL OPTICAL CONTROL
WOOFER
AUDIO OUT
HD VIDEO OUT
COMPONENT
Y P P
B R
1
12 V
TRIGGER
2
IN
AUDIO OUT
DIGITAL 2
OPTICAL
OPTICAL IN
Signalfluss
Anmerkungen:
• Sorgen Sie dafür, dass der gewählte Digital-Ausgang
(Dig.-Ausg./Dig1 oder Dig.-Ausg./Dig2) PCM-Sig-
nale ausgibt (siehe Seite 75). Sonst wird unangeneh-
mes Digital-Rauschen ausgegeben, was zu Schäden an
Ihrer Anlage führen kann.
• Der RDV-1.1 unterstützt kein AC-3RF. Schließen Sie
ihn also nicht an die AC-3RF-Eingänge eines Dolby
Digital-Receivers an.
• In der Tabelle auf Seite 28 erfahren Sie, welche Sig-
nale der RDV-1.1 über seine DIGITAL AUDIO OUT-
Buchsen ausgeben kann.
• An der AES/EBU-Buchse liegen Digital-Signale an.
Verbinden Sie sie niemals mit einem Analog-Eingang
eines anderen Geräts.
