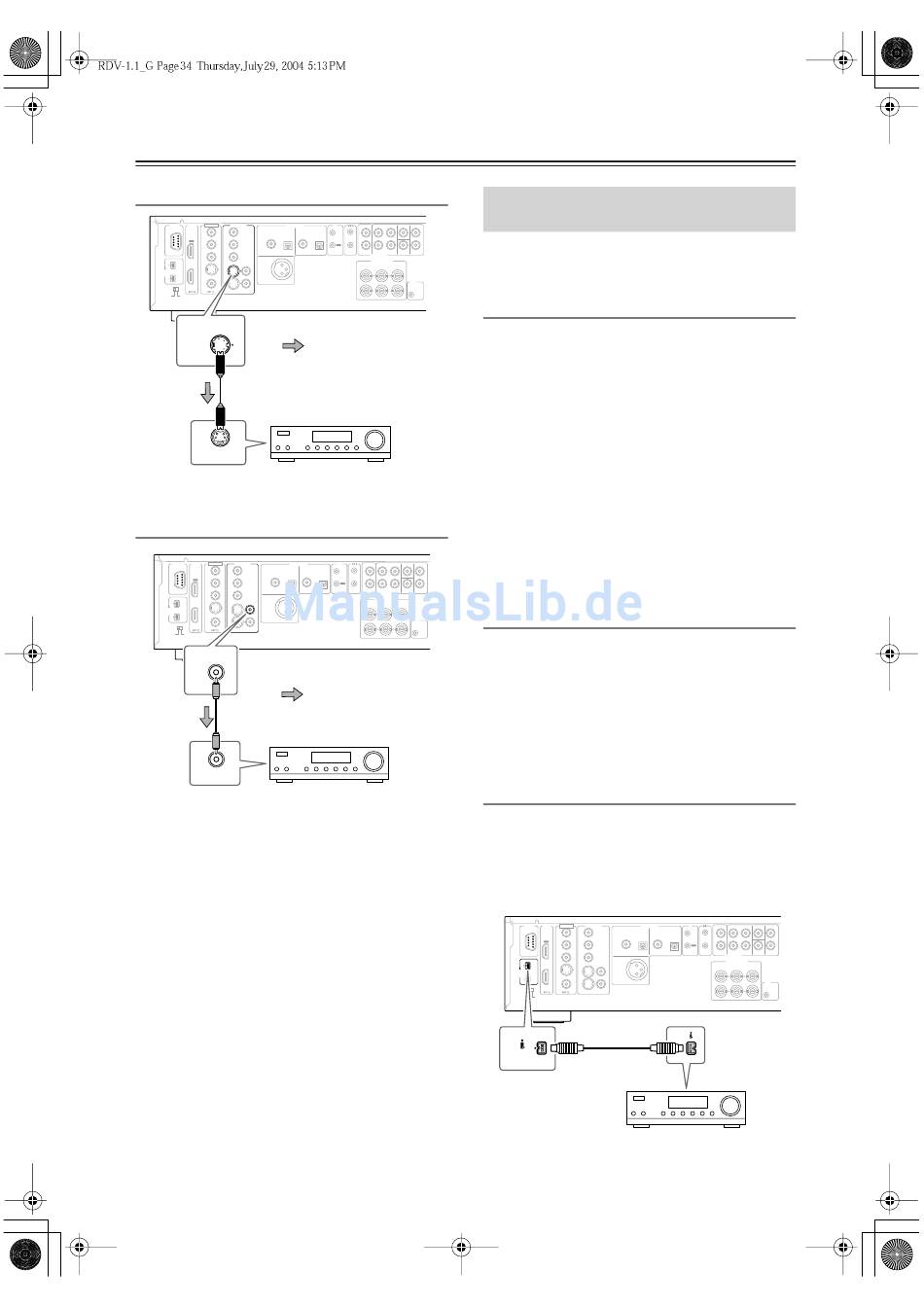

J. Anschließen von i.LINK-
kompatiblen Geräten
Hier erfahren Sie, wie man den RDV-1.1 mit i.LINK-
kompatiblen Geräten, z.B. einem AV-Receiver, verbin-
det.
Was ist i.LINK?
i.LINK
ist ein Markenname für
ellen Anschlussformat, das üblicherweise für eine
schnelle Übertragung digitaler Audio- und Video-Sig-
nale zwischen Computern, Camcordern und anderen AV-
Geräten Daten genutzt wird. Es ist ein bidirektionales
Format, d.h. angeschlossene Komponenten können mit-
einander „kommunizieren", Einstellungen automatisch
abgleichen und synchron laufen.
Sie brauchen lediglich ein einziges i.LINK-Kabel an den
RDV-1.1 und einen i.LINK-kompatiblen AV-Receiver
anzuschließen, um Mehrkanalton von Video- und Audio-
DVDs bzw. SACDs zu übertragen.
Weitere Vorteile von i.LINK sind das automatische Ein-
richten von Einstellungen und die Anwahl der Eingangs-
quelle. Wenn Sie z.B. die Wiedergabe des RDV-1.1
starten, wählt ein über i.LINK angeschlossener AV-
Receiver den RDV-1.1 automatisch als Eingangsquelle.
Was ist i.LINK Audio?
i.LINK Audio erlaubt die Übertragung von sechs (5.1)
digitalen Audiokanälen und bis zu 24 Bit/192kHz über
eine i.LINK-Verbindung (IEEE 1394). Die offizielle
Bezeichnung lautet „A&M-Protokoll" („ Audio and
Music Data Transmission ").
Der RDV-1.1 kann digitale Audiosignale von Video-
DVDs, Audio-DVDs, SACDs, VCDs, CDs und MP3-
Discs wiedergeben.
Verwendung von i.LINK
Verwenden Sie das beiliegende i.LINK-Kabel zum Ver-
binden einer i.LINK-Buchse des RDV-1.1 mit der
i.LINK-Buchse eines kompatiblen AV-Receivers oder
anderen Geräts. Der RDV-1.1 hat zwei i.LINK-Buchsen,
so dass Sie bequem weitere i.LINK-kompatible Kompo-
nenten anschließen können.
