Anschließen –Fortsetzung

HDMI und der RDV-1.1

■ Bild
Der HDMI OUT-Ausgang des RDV-1.1 unterstützt fol-
gende Bildauflösungen:
• 640 x 480p (VGA), 60Hz
• 720 x 480p (Progressive), 60Hz
• 720 x 576p (Progressive), 50Hz
• 1280 x 720p (Progressive), 50/60Hz
• 1920 x 1080i (Interlaced ) , 50/60Hz
• Source Resolution (Obwohl die meisten empfange-
nen) (externen) Videosignale mit unveränderter Auflö-
sung ausgegeben werden, erfolgt die DVD-
Wiedergabe immer mit 480p oder 576p.
Wenn ein HDTV-Fernseher oder -Projektor die gewählte
Auflösung nicht unterstützt, sehen Sie u.U. nichts.
Während der Wiedergabe einer DVD oder externen
Videoquelle ist der HDMI OUT-Ausgang wie folgt
belegt.
Gewählter Video-Eingang
DVD-Wiedergabe (d.h. der
RDV-1.1)
COMPONENT
VIDEO IN (SD)
COMPONENT
VIDEO IN (HD)
External
S VIDEO VIDEO IN
VIDEO VIDEO IN
HDMI
a. Funktioniert nur mit Geräten, die HDCP („High-Bandwidth
Digital Content Protection") unterstützen.
b. Nach Drücken von [Resolution] können Sie eine andere vom
Bildschirm unterstützte Auflösung wählen (siehe Seite 67).
Der RDV-1.1 erlaubt die Anwahl einer für den HDTV-
Fernseher oder -Projektor geeigneten Auflösung (siehe
Seite 67).
■ Audioformate
Der HDMI OUT-Ausgang des RDV-1.1 unterstützt fol-
gende Audioformate:
• PCM (48kHz, 44.1kHz)
• Dolby Digital
• DTS
• MPEG
Wenn Ihr HDMI-kompatibler Fernseher oder -Projektor
Dolby Digital, DTS oder MPEG nicht unterstützt, gibt
die HDMI OUT-Buchse keine Digital-Audiodaten in
jenem Format aus. Dann müssen Sie unter „Dig.-Ausg./
Dig2" für das betreffende Format („Dolby Dig.-Ausg",
„DTS-Ausg" oder „MPEG-Ausg") die Abwärtsabtast-
Option „PCM" wählen (siehe Seite 76).
Um 96kHz PCM-Audiosignale einer Video-DVD ausge-
ben zu können, müssen Sie unter „Linear PCM Signal"
die „Abwärtsabtast"-Funktion aktivieren („Ein", siehe
Seite 76).
Beachten Sie, dass Signale von SACDs nicht am HDMI
OUT-Ausgang anliegen. Hierfür müssen Sie die analo-
gen Mehrkanal-(siehe Seite 37) oder i.LINK-Ausgänge
(siehe Seite 34) verwenden.
Anschließen eines AV-Receivers
Hier erfahren Sie, wie man den RDV-1.1 an einen AV-
Receiver anschließt.
Component Video bietet die beste Bildqualität. Wenn Ihr
AV-Receiver also dieses Format unterstützt, verwenden
Sie ein handelsübliches Component Video-Kabel und
verbinden damit die COMPONENT VIDEO OUT-
Buchse des RDV-1.1 mit dem Component Video-Ein-
gang des AV-Receivers Wenn der AV-Receiver zudem
„Progressive Scanning" unterstützt, müssen Sie unbe-
dingt eine Component Video-Verbindung herstellen.
Bietet ihr Receiver kein Component Video, so ist
S-Video die nächstbeste Wahl, da die Bildqualität höher
a
HDMI OUT
ist als bei Kompositvideo. Wenn Ihr AV-Receiver dieses
b
DVD Format unterstützt, verbinden Sie die S VIDEO VIDEO
OUT-Buchse des RDV-1.1 über ein S-Video-Kabel mit
b
External
dem S-Video-Eingang des AV-Receivers. Ist auch das
nicht möglich, so verwenden Sie das beiliegende Kom-
b
External
posit-Videokabel für die Verbindung der VIDEO VIDEO
b OUT-Buchse auf dem RDV-1.1 mit dem Komposit-Ein-
External
gang Ihres AV-Receivers.
b
External

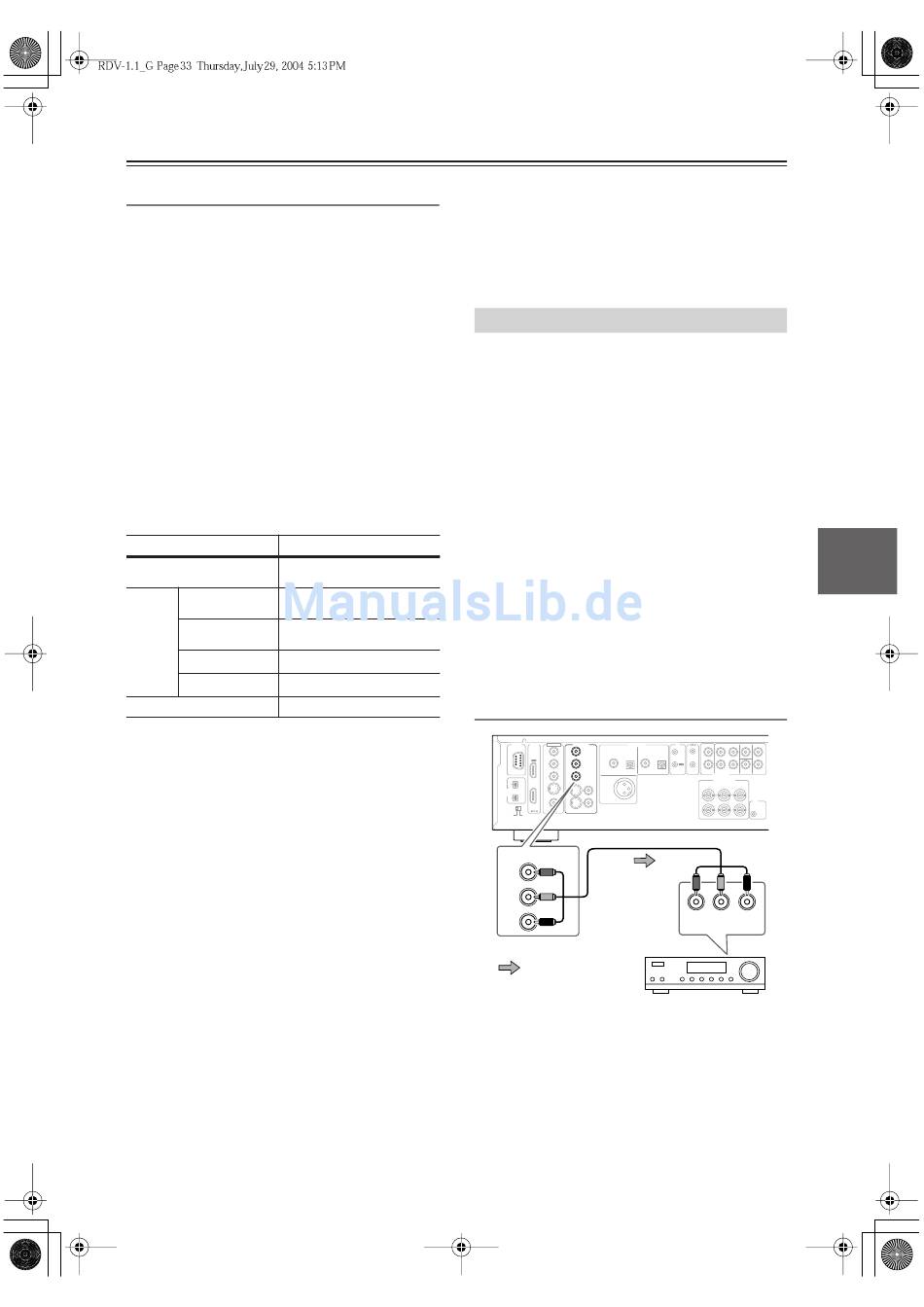

G. Verwendung von Component Video
HDMI Thru
S400
(AUDIO)
Anmerkungen:
• Der COMPONENT VIDEO OUT-Ausgang unter-
stützt Interlaced-Bildsignale.
• Die Buchsen HD COMPONENT VIDEO OUT 1 und
2 unterstützen Progressive-Bildsignale.
• Die HD COMPONENT VIDEO OUT 1-Buchse
unterstützt HD-Bildsignale.
RS 232 HDMI VIDEO IN VIDEO OUT AUDIO OUT IR
COMPONENT
DIGITAL 1 DIGITAL 2
Y Y
OUT
P B P B
COAXIAL OPTICAL COAXIAL OPTICAL
P R P R
DIGITAL 2
( BALANCED)
AES/EBU
IN
S VIDEO
VIDEO
S VIDEO VIDEO
1 1 + 2
SURR MODE
(AUDIO OUT)
VIDEO OUT
COMPONENT
Y
P
B
P
R
Signalfluss
AV-Receiver
D. MIX FRONT SURR 1 CENTER SURR 2
IN L L
OUT R R
REMOTE SUB
CONTROL WOOFER
AUDIO OUT
HD VIDEO OUT
COMPONENT
Y P B P R
1
12 V
TRIGGER
2
IN
Y
P P
B R
VIDEO IN
33
