E. Anschließen eines Fernsehers mit
SCART-Buchse (nur für das
europäische Modell)
Hier erfahren Sie, wie man den RDV-1.1 an einen Fern-
seher mit SCART-Buchse anschließt. Die SCART-
Buchse ist deshalb praktisch, weil ein einziges Kabel
Bildsignale (RGB, S-Video, Kompositvideo) und analo-
ger Stereoton überträgt. Wenn Ihr Fernseher einen Dolby
Pro Logic-Decoder enthält, können Sie auch bei Ver-
wendung der SCART-Verbindung DVDs mit dem Dolby
Surround-Logo abspielen.

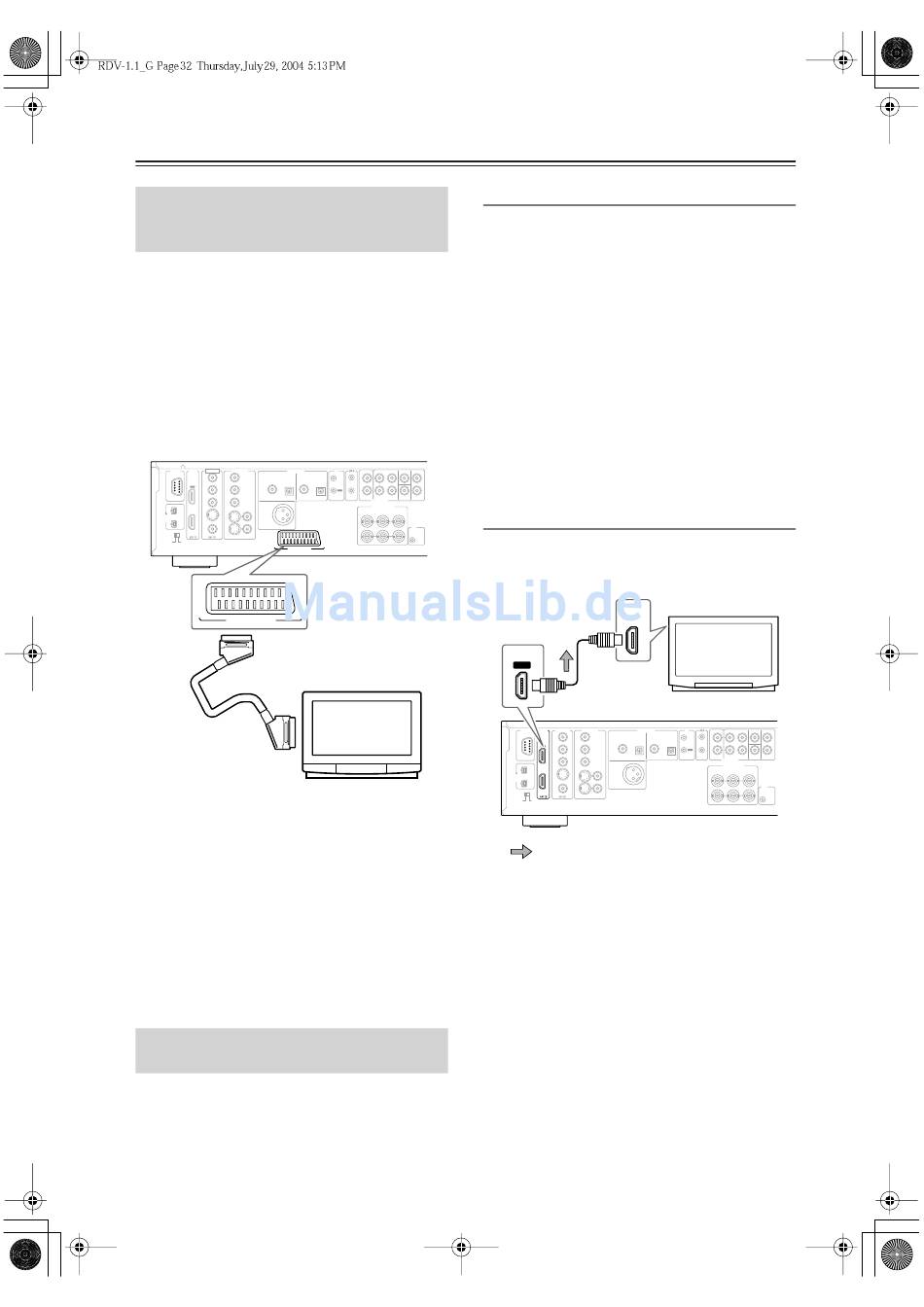

Verbinden Sie die AV CONNECTOR-Buchse des
RDV-1.1 über das beiliegende SCART-Kabel mit dem
SCART-Anschluss des Fernsehers.
RS 232 HDMI VIDEO IN VIDEO OUT
COMPONENT
Y Y
OUT
P P
B B
COAXIAL
P P
R R DIGITAL 2
( BALANCED)
AES/EBU
IN
S400
(AUDIO)
S VIDEO
VIDEO
S VIDEO VIDEO
1 1 + 2
SURR MODE
(AUDIO OUT)
AV CONNECTOR
SCART-Kabel
(liegt bei)
Anmerkungen:
• Der SCART-Anschluss des RDV-1.1 kann RGB-,
S-Video- und Komposit-Videosignale übertragen.
Laut Vorgabe werden Kompositvideo übertragen.
Wenn der SCART-Anschluss des Fernsehers RGB
oder S-Video unterstützt (siehe Anleitung des Fernse-
hers), sollten Sie jene Einstellung wählen, weil zur
Bildqualität dann besser ist (siehe Seite 75).
• In den Tabellen auf Seite 27 erfahren Sie, welche Bild-
und Tonsignale der RDV-1.1 über seine SCART-
Buchse ausgeben kann.
F. Anschließen von HDMI-
kompatiblen Geräten
Hier erfahren Sie, wie man den RDV-1.1 an einen
HDTV-Fernseher/Projektor mit HDMI-Eingang
anschließt.
32
De-
AUDIO OUT IR D. MIX FRONT SURR 1 CENTER SURR 2
DIGITAL 1 DIGITAL 2
IN L L
OUT R R
REMOTE
SUB
CONTROL
OPTICAL COAXIAL OPTICAL WOOFER
AUDIO OUT
HD VIDEO OUT
COMPONENT
Y P P
B R
1
12 V
TRIGGER
2
IN
AV CONNECTOR
Fernseher
Was ist HDMI?
HDMI (High Definition Multimedia Interface) ist ein
neues Anschlussformat für die Übertragung von unkom-
primierten SD- oder HD-Digitalbildsignalen und bis zu
acht digitalen Audiokanälen. Bisher waren immer sepa-
rate Video- und Audiokabel notwendig, um die verschie-
denen AV-Komponenten miteinander zu verbinden.
Dank HDMI reicht ein einziges Kabel aus, um eine opti-
male Bild- und Tonqualität zu erzielen.
HDMI-Bildsignale sind mit DVI („Digital Visual Inter-
face") kompatibel. Um HDMI-Bildsignale zu einem
DVI-Eingang zu übertragen, benötigen Sie ein HDMI-
zu-DVI-Kabel. Der RDV-1.1 unterstützt HDCP („High-
Bandwidth Digital Content Protection"). Damit eine
HDMI-zu-DVI-Verbindung funktioniert, muss das
andere Gerät jene Kodierung ebenfalls unterstützen.
Beachten Sie, dass dies bei bestimmten DVI-Geräten
nicht funktioniert.
Verwendung von HDMI
Verbinden Sie die HDMI OUT-Buchse des RDV-1.1
über das beiliegende HDMI-Kabel dem HDMI-
Anschluss ihres HDTV-Fernsehers oder -Projektors.
HDMI
IN
HDMI
OUT
HDMI-Kabel
(liegt bei)
RS 232 HDMI VIDEO IN VIDEO OUT AUDIO OUT
COMPONENT
DIGITAL 1 DIGITAL 2
Y Y
OUT
P P
B B
COAXIAL OPTICAL COAXIAL
P R P R
DIGITAL 2
( BALANCED)
AES/EBU
IN
S400
(AUDIO)
S VIDEO
VIDEO
S VIDEO VIDEO
1 1 + 2
SURR MODE
(AUDIO OUT)
Signalfluss
Anmerkungen:
• Nehmen Sie mit „Dig.-Ausg./Dig2" die notwendigen
Einstellungen vor, um das HDMI-Ausgangsformat auf
Ihren HDTV-Fernseher abzustimmen (siehe Seite 76).
• Der RDV-1.1 unterstützt HDCP („High-Bandwidth
Digital Content Protection"), ein Kopierschutzsystem
für digitale Bildsignale. HDMI-Geräte, die Sie an den
RDV-1.1 anschließen, müssen ebenfalls HDCP unter-
stützen.
• Der RDV-1.1 unterstützt die Version 1.0 der „High-
Definition Multimedia Interface Specification Infor-
mation".
• In den Tabellen auf Seite 27 erfahren Sie, welche Bild-
und Tonsignale der RDV-1.1 über seine HDMI OUT-
Buchse ausgeben kann.
HDTV, Projektor
IR
D. MIX FRONT SURR 1 CENTER SURR 2
IN L L
OUT R R
REMOTE SUB
OPTICAL CONTROL WOOFER
AUDIO OUT
HD VIDEO OUT
COMPONENT
Y P B P R
1
12 V
