Anschließen –Fortsetzung
1 Schalten Sie den RDV-1.1 und Ihren Fern-
seher aus und lösen Sie ihren Netzan-
schluss.
2 Schließen Sie den RDV-1.1 an den Fernse-
her an (siehe Abbildung).
3 Lesen Sie sich nach Herstellen der Verbin-
dungen „Einschalten des RDV-1.1" auf
Seite 43 durch.
Anmerkungen:
• Bevor Sie irgendwelche Verbindungen herstellen,
müssen Sie den RDV-1.1 und Ihren Fernseher aus-
schalten und ihren Netzanschluss lösen.
• Siehe außerdem die Anschlusshinweise in der Anlei-
tung des Fernsehers bereit.
• Schließen Sie die Video-Ausgänge des RDV-1.1
direkt an den Fernseher an. Wählen Sie nicht den
Umweg über einen Videorecorder o.ä. Das könnte auf-
grund des von Video-DVDs verwendeten Kopier-
schutzes zu Bildverzerrungen führen.
• In den Tabellen auf Seite 27 erfahren Sie, welche
Video- und Audiosignale der RDV-1.1 ausgeben
kann.

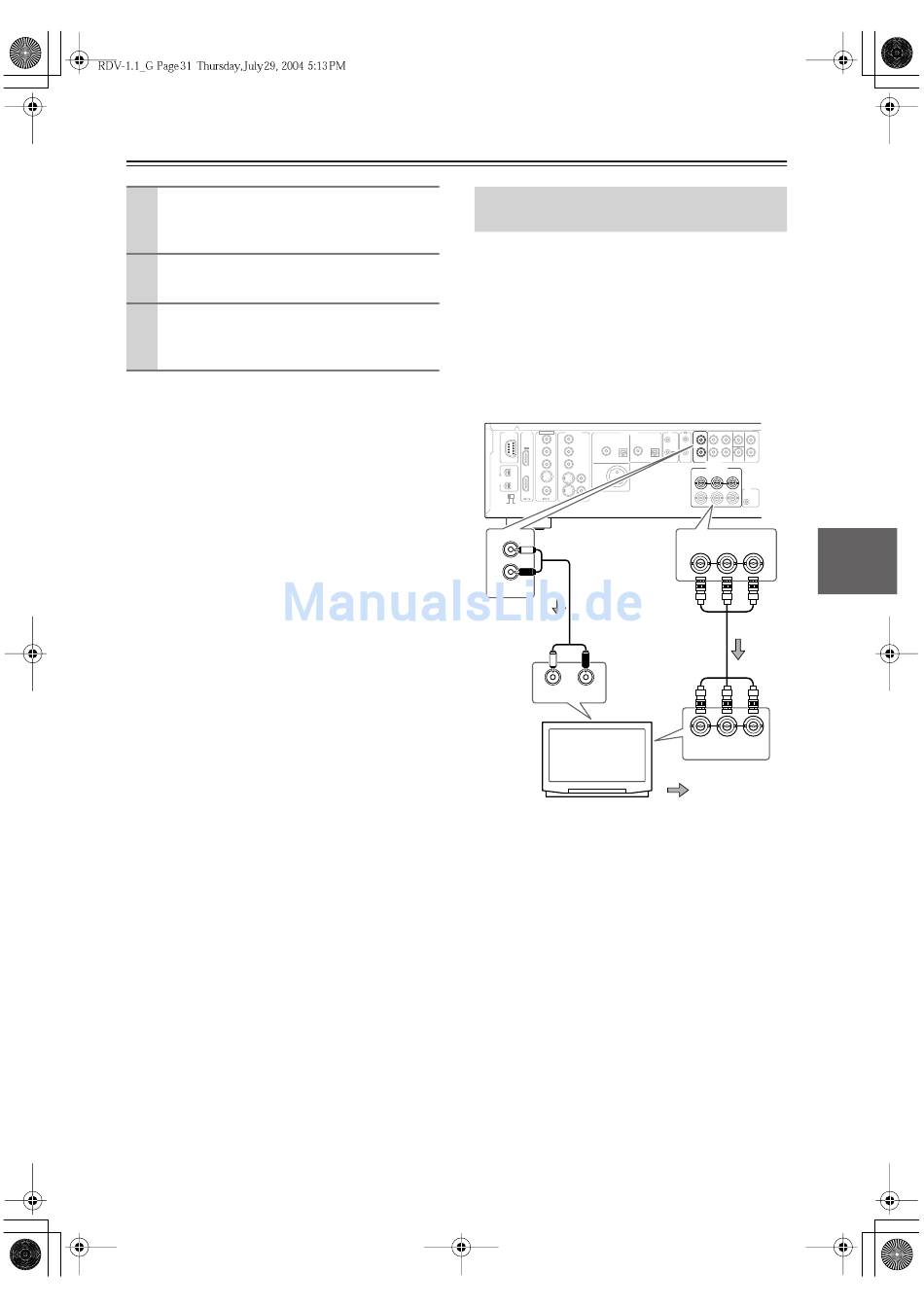

D. Anschließen eines HDTV-
Fernsehers oder -Projektors
Hier wird gezeigt, wie man den RDV-1.1 an einen
HDTV-Fernseher (Plasma, LCD) oder Projektor
anschließt.
Verwenden Sie ein handelsübliches Component Video-
Kabel (BNC) und verbinden Sie die HD VIDEO OUT
COMPONENT 1- oder 2-Buchse des RDV-1.1 mit dem
Component Video-Eingang des HDTV-Geräts. Über das
beiliegende AV-Kabel (RCA/Cinch) können Sie die
D.MIX AUDIO OUT-Buchse des RDV-1.1 mit den ana-
logen Audio-Eingängen des HDTV-Geräts verbinden.
RS 232 HDMI VIDEO IN VIDEO OUT AUDIO OUT
COMPONENT
DIGITAL 1 DIGITAL 2
Y Y
OUT
P B P B
COAXIAL OPTICAL COAXIAL
P R P R
DIGITAL 2
( BALANCED)
AES/EBU
IN
S400
(AUDIO)
S VIDEO
VIDEO
S VIDEO VIDEO
1 1 + 2
SURR MODE
(AUDIO OUT)
D. MIX
(Weiß)
L
R
AV RCA-Kabel
(Rot)
AUDIO OUT
(liegt bei)
(Weiß) (Rot)
L R
ANALOG INPUT
HDTV, Projektor
Anmerkungen:
• In diesem Beispiel werden die gelben Stecker des bei-
liegenden AV RCA-Kabels nicht benötigt.
• An die HD VIDEO OUT COMPONENT 1- bzw. 2-
Buchse kann man keinen herkömmlichen Fernseher
anschließen.
• In den Tabellen auf Seite 27 erfahren Sie, welche
Video- und Audiosignale der RDV-1.1 ausgeben
kann.
IR
D. MIX FRONT SURR 1 CENTER SURR 2
IN L L
OUT R R
REMOTE SUB
OPTICAL CONTROL WOOFER
AUDIO OUT
HD VIDEO OUT
COMPONENT
Y P B P R
1
12 V
TRIGGER
2
IN
COMPONENT
Y P P
B R
1
Component
Video-Kabel
(BNC)
Y P P
B R
COMPONENT IN
Signalfluss
31
