Anschließen
In diesem Kapitel wird erklärt, wie Sie den RDV-1.1 an
Ihre anderen AV-Geräte anschließen.

Vor Herstellen der Verbindungen

• Nehmen Sie die Bedienungsanleitungen der übrigen
AV-Geräte zur Hand.
• Schließen Sie das Netzkabel erst an, nachdem Sie alle
Audio- und Videoverbindungen hergestellt haben.
Digitale Glasfaserausgänge
Die digitalen Glasfaserausgänge des
RDV-1.1 sind mit einer Kappe verse-
hen, die verhindert, dass Staub oder
Schmutz den Anschluss verschmiert,
wenn er nicht verwendet wird. Ent-
fernen Sie diese Schutzkappe, bevor
Sie den Stecker des Glasfaserkabels vollständig in die
Buchse schieben, um eine stabile Verbindung herzustel-
len. Bewahren Sie die Kappe an einem sicheren Ort auf,
um sie später wieder anbringen zu können.

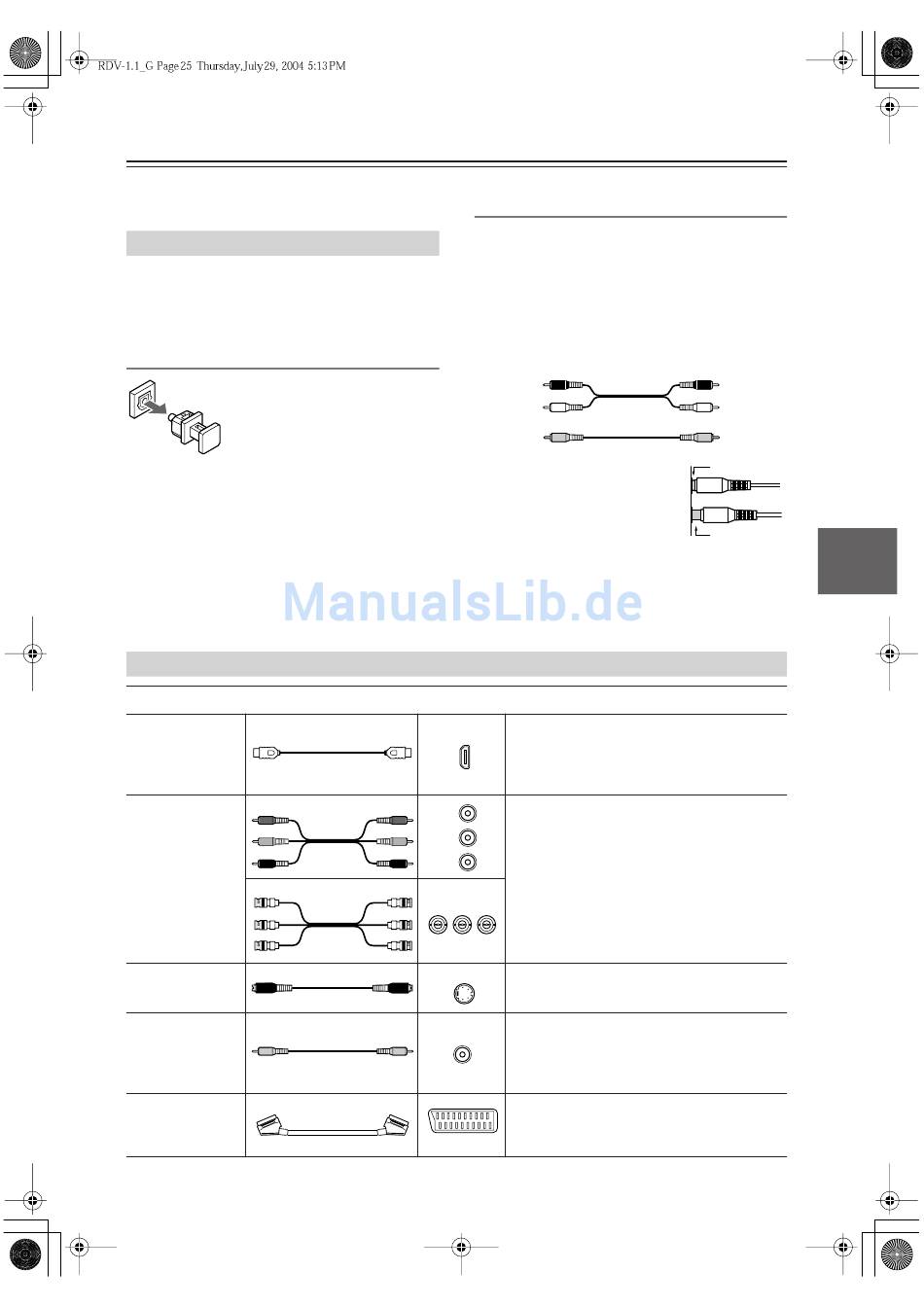

AV-Kabel & -Anschlüsse
HDMI
Y
/
P C
B B
P
/ C
R R
Component
Video
Y
P / C
B
B
P
/ C
R R
S-Video
Kompositvideo
SCART(Modell
für Europa)
Farbkodierung der RCA/Cinch-Buchsen
für AV-Geräte
RCA/Cinch-Buchsen für AV-Geräte weisen in der Regel
eine Farbkodierung auf: Rot, Weiß und Gelb. Rote Ste-
cker und Buchsen verweisen auf den rechten Ein- oder
Ausgang (die Buchse heißt in der Regel „R"). Weiße Ste-
cker und Buchsen verweisen auf den linken Ein- oder
Ausgang (die Buchse heißt in der Regel „L"). Gelbe Ste-
cker muss man an einen Komposit-Ein- oder Ausgang
(Video) anschließen.
Rechts (rot)
Links (weiß)
(Gelb)
• Schieben Sie die Stecker immer
vollständig in die Buchsen
(mangelhafte Verbindungen
können Rauschen und andere
Funktionsstörungen verursa-
chen).
• Um Interferenzen zu vermeiden, dürfen Sie Audio-
und Videokabel nicht mit Netz- oder Lautsprecherka-
beln verdrehen.
Video
HDMI-Verbindungen übertragen unkompri-
HDMI
mierte SD- oder HD-Digital-Bildsignale und
bis zu acht digitale Audiokanäle in bester Bild-
und Tonqualität.
Eine Component Video-Verbindung trennt
Y
Y
Videosignale nach Helligkeit (Y) und Farbun-
/
P C
B B
P
B
terschieden (P
P / C
R R Bildqualität als S-Video oder Kompositvideo.
P
R
(Bei bestimmten Fernsehgeräten heißen die
Component-Anschlüsse anders.)
Y
Y P P Der RDV-1.1 besitzt einen RCA Component-
B R
P / C
B B
Ein-/Ausgang sowie zwei BNC HD Compo-
P
/ C
R R
nent-Ausgänge.
S-Video bietet eine bessere Bildqualität als
S VIDEO
Kompositvideo.
Kompositvideo findet sich auf fast allen Fernse-
VIDEO hern, Videorecordern und anderen Videogerä-
ten. Hierfür benötigen Sie Komposit-
Videokabel.
SCART-Verbindungen übertragen Bildsignale
(RGB, S-Video und Kompositvideo) und Stere-
oton (analog) über ein einziges Kabel.
AV CONNECTOR
Analoge
Audiosignale
Rechts (rot)
Links (weiß)
Kompositvideo
(Gelb)
Richtig!
Falsch!
, P ) und bietet eine bessere
R B
25
