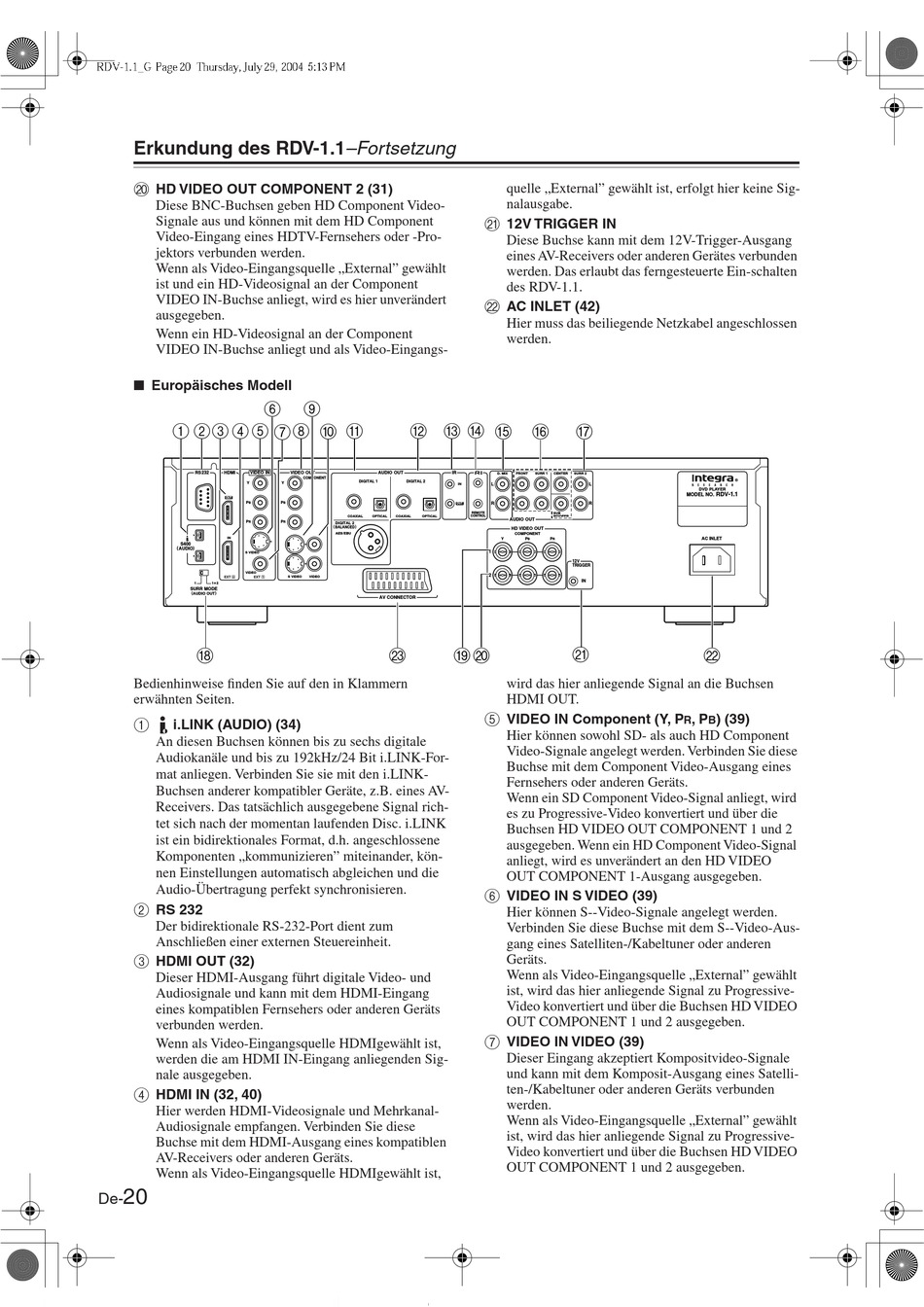

Integra RDV-1.1 Bedienungsanleitung Seite 20

Erkundung des RDV-1.1 –Fortsetzung
T
HD VIDEO OUT COMPONENT 2 (31)
Diese BNC-Buchsen geben HD Component Video-
Signale aus und können mit dem HD Component
Video-Eingang eines HDTV-Fernsehers oder -Pro-
jektors verbunden werden.
Wenn als Video-Eingangsquelle „External" gewählt
ist und ein HD-Videosignal an der Component
VIDEO IN-Buchse anliegt, wird es hier unverändert
ausgegeben.
Wenn ein HD-Videosignal an der Component
VIDEO IN-Buchse anliegt und als Video-Eingangs-
■ Europäisches Modell
F
1 BC D E
G
RS 232 HDMI VIDEO IN
Y
OUT
P
B
P
R
IN
S400
(AUDIO)
S VIDEO
VIDEO
+
1 1 2
SURR MODE
(AUDIO OUT)
R
Bedienhinweise finden Sie auf den in Klammern
erwähnten Seiten.
A
i.LINK (AUDIO) (34)
An diesen Buchsen können bis zu sechs digitale
Audiokanäle und bis zu 192kHz/24 Bit i.LINK-For-
mat anliegen. Verbinden Sie sie mit den i.LINK-
Buchsen anderer kompatibler Geräte, z.B. eines AV-
Receivers. Das tatsächlich ausgegebene Signal rich-
tet sich nach der momentan laufenden Disc. i.LINK
ist ein bidirektionales Format, d.h. angeschlossene
Komponenten „kommunizieren" miteinander, kön-
nen Einstellungen automatisch abgleichen und die
Audio-Übertragung perfekt synchronisieren.
B
RS 232
Der bidirektionale RS-232-Port dient zum
Anschließen einer externen Steuereinheit.
C
HDMI OUT (32)
Dieser HDMI-Ausgang führt digitale Video- und
Audiosignale und kann mit dem HDMI-Eingang
eines kompatiblen Fernsehers oder anderen Geräts
verbunden werden.
Wenn als Video-Eingangsquelle HDMIgewählt ist,
werden die am HDMI IN-Eingang anliegenden Sig-
nale ausgegeben.
D
HDMI IN (32, 40)
Hier werden HDMI-Videosignale und Mehrkanal-
Audiosignale empfangen. Verbinden Sie diese
Buchse mit dem HDMI-Ausgang eines kompatiblen
AV-Receivers oder anderen Geräts.
Wenn als Video-Eingangsquelle HDMIgewählt ist,
20
De-
I
H K L M
J
VIDEO OUT AUDIO OUT IR
COMPONENT
DIGITAL 1 DIGITAL 2
Y
P
B
OUT
COAXIAL OPTICAL COAXIAL OPTICAL
P
R
DIGITAL 2
( BALANCED)
AES/EBU
S VIDEO VIDEO
AV CONNECTOR
W S T
quelle „External" gewählt ist, erfolgt hier keine Sig-
nalausgabe.
U
12V TRIGGER IN
Diese Buchse kann mit dem 12V-Trigger-Ausgang
eines AV-Receivers oder anderen Gerätes verbunden
werden. Das erlaubt das ferngesteuerte Ein-schalten
des RDV-1.1.
V
AC INLET (42)
Hier muss das beiliegende Netzkabel angeschlossen
werden.
N
O P Q
D. MIX FRONT SURR 1 CENTER SURR 2
IN L L
R R
REMOTE
SUB
CONTROL
WOOFER
AUDIO OUT
HD VIDEO OUT
COMPONENT
Y P P
B R
1
12 V
TRIGGER
2
IN
U
wird das hier anliegende Signal an die Buchsen
HDMI OUT.
E
VIDEO IN Component (Y, P
Hier können sowohl SD- als auch HD Component
Video-Signale angelegt werden. Verbinden Sie diese
Buchse mit dem Component Video-Ausgang eines
Fernsehers oder anderen Geräts.
Wenn ein SD Component Video-Signal anliegt, wird
es zu Progressive-Video konvertiert und über die
Buchsen HD VIDEO OUT COMPONENT 1 und 2
ausgegeben. Wenn ein HD Component Video-Signal
anliegt, wird es unverändert an den HD VIDEO
OUT COMPONENT 1-Ausgang ausgegeben.
F
VIDEO IN S VIDEO (39)
Hier können S--Video-Signale angelegt werden.
Verbinden Sie diese Buchse mit dem S--Video-Aus-
gang eines Satelliten-/Kabeltuner oder anderen
Geräts.
Wenn als Video-Eingangsquelle „External" gewählt
ist, wird das hier anliegende Signal zu Progressive-
Video konvertiert und über die Buchsen HD VIDEO
OUT COMPONENT 1 und 2 ausgegeben.
G
VIDEO IN VIDEO (39)
Dieser Eingang akzeptiert Kompositvideo-Signale
und kann mit dem Komposit-Ausgang eines Satelli-
ten-/Kabeltuner oder anderen Geräts verbunden
werden.
Wenn als Video-Eingangsquelle „External" gewählt
ist, wird das hier anliegende Signal zu Progressive-
Video konvertiert und über die Buchsen HD VIDEO
OUT COMPONENT 1 und 2 ausgegeben.
DVD PLAYER
RDV- 1.1
MODEL NO.
AC INLET
V
, P ) (39)
R B
