Aansluitingen —Vervolg
Componenten bedienen die buiten
bereik zijn
U kunt de volgende accessoires voor afspelen in meer-
dere vertrekken gebruiken om de RDV-1.1 te bedienen
wanneer deze zich buiten het bereik van de afstandsbe-
diening bevindt.
• Multikamerkits zoals die van Niles en Xantech.
RS 232 HDMI VIDEO IN VIDEO OUT AUDIO OUT
COMPONENT
DIGITAL 1 DIGITAL 2
Y Y
OUT
P B P B
COAXIAL OPTICAL COAXIAL
P R P R
DIGITAL 2
( BALANCED)
AES/EBU
IN
S400
(AUDIO)
S VIDEO
VIDEO
S VIDEO VIDEO
1 1 + 2
SURR MODE
(AUDIO OUT)
IR

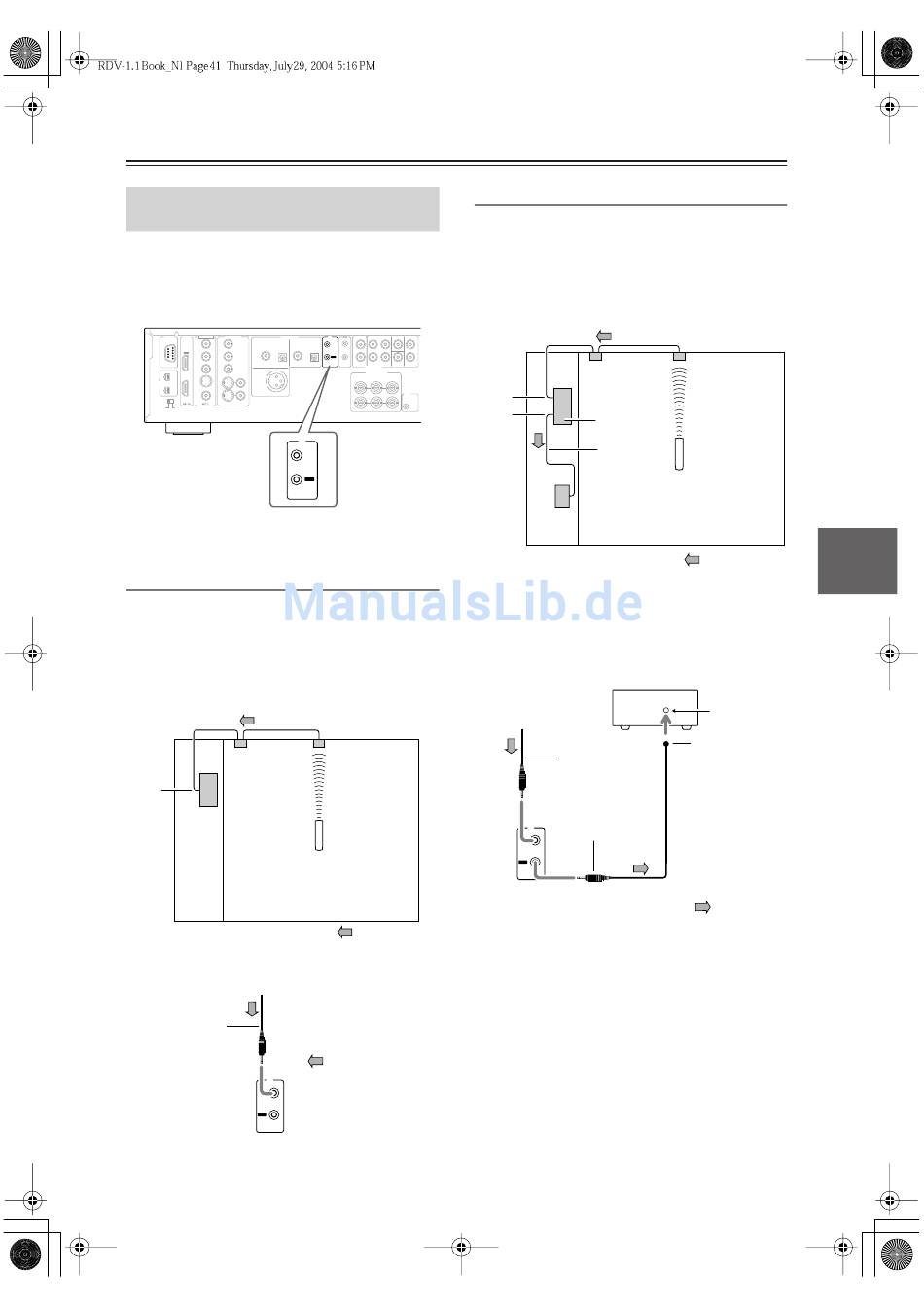

De RDV-1.1 bedienen wanneer deze buiten
bereik is
Als de RDV-1.1 zich in een ander vertrek bevindt, in een
audiomeubel is opgesteld, of buiten het bereik van de
afstandsbediening is, kunt u er een in de handel verkrijg-
bare infraroodontvanger op aan te sluiten, die kan wor-
den gebruikt om afstandsbedieningsignalen te
ontvangen en door te geven aan de RDV-1.1, zoals hier-
onder afgebeeld.
Aansluitblok
IR IN
RDV-1.1
Afstandsbediening
Binnenin
audio-
meubel
Sluit de infraroodontvanger aan op de RDV-1.1 , zoals
hieronder afgebeeld.
vanaf aansluitblok
Ministekkerkabel
IR
IN
OUT
RDV-1.1

Andere componenten bedienen die buiten

bereik zijn
Als een andere component buiten bereik van zijn
afstandsbediening is, kunt u een in de handel verkrijg-
bare infraroodzender gebruiken, die kan worden
gebruikt om afstandsbedieningssignalen ontvangen door
IR IN door te geven aan andere componenten, zoals hier-
onder afgebeeld.
IR
D. MIX FRONT SURR 1 CENTER SURR 2
IN L L
OUT R R
REMOTE SUB
OPTICAL CONTROL WOOFER
AUDIO OUT
HD VIDEO OUT
COMPONENT
Y P B P R
1
12 V
TRIGGER
2
IN
IR OUT
IN
OUT
Sluit de infraroodzender aan op de IR OUT aansluiting
van de RDV-1.1 en plaats de infraroodzender vóór de
afstandsbedieningssensor van de andere AV-component
(normaal op het voorpaneel), zoals hieronder afgebeeld.
Lees de gebruiksaanwijzing van de infraroodzender.
Infraroodont-
vanger
Signaalrichting
Alleen de afstandsbedieningssignalen ontvangen vanaf
de IR IN aansluiting van de RDV-1.1 worden doorgege-
ven aan de IR OUT aansluiting. Signalen opgevangen
door de afstandsbedieningssensor van de RDV-1.1, wor-
den genegeerd.
Signaalrichting
Aansluitblok
IR IN
RDV-1.1
Infraroodzen-
der
Afstandsbediening
Andere
component
Andere component
vanaf aansluitblok
Ministekkerkabel
IR
Ministekker
IN
OUT
Infraroodzender
RDV-1.1
Infraroodontvan-
ger
Signaalrichting
Afstandsbe-
dieningssen-
Infraroodzender
Signaalrichting
41
