Aansluitingen —Vervolg

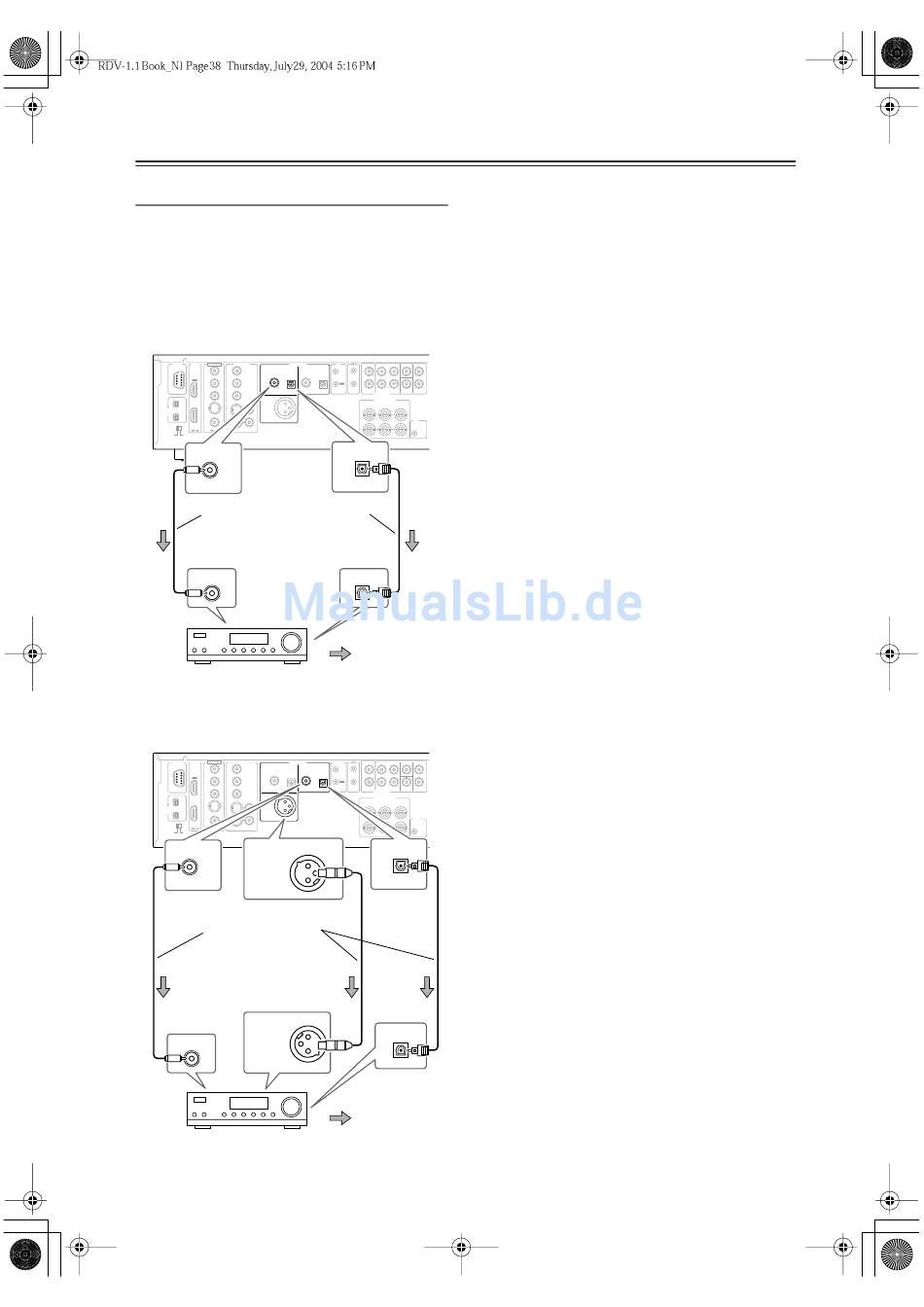

N. Digitaal aansluiten
Gebruik een optische, coaxiale of AES/EBU digitale
audiokabel om één van de DIGITAL 1 (OPTICAL of
COAXIAL) of DIGITAL 2 uitgangen van de RDV-1.1
(OPTICAL, COAXIAL of AES/EBU) aan te sluiten op
een overeenkomstige digitale audio-ingang van de ver-
sterker of receiver, zoals afgebeeld.
DIGITAL 1 aansluitingen
RS 232 HDMI VIDEO IN VIDEO OUT
COMPONENT
Y Y
OUT
P B P B
COAXIAL
P P
R R DIGITAL 2
( BALANCED)
AES/EBU
IN
S400
(AUDIO)
S VIDEO
VIDEO
S VIDEO VIDEO
+
1 1 2
SURR MODE
(AUDIO OUT)
DIGITAL 1
COAXIAL
Slechts één aansluiting
nodig! Kies coaxiale of opti-
sche.
COAXIAL IN
Versterker
DIGITAL 2 aansluitingen
RS 232 HDMI VIDEO IN VIDEO OUT
COMPONENT
Y Y
OUT
P P
B B
COAXIAL
P R P R
DIGITAL 2
( BALANCED)
AES/EBU
IN
S400
(AUDIO)
S VIDEO
VIDEO
S VIDEO VIDEO
1 1 + 2
SURR MODE
(AUDIO OUT)
DIGITAL 2
DIGITAL 2
( BALANCED )
AES/EBU
COAXIAL
Slechts één aan-
sluiting nodig! Kies
coaxiale, optische
of AES/EBU.
AES/EBU IN
COAXIAL IN
Versterker
38
Nl-
AUDIO OUT IR
D. MIX FRONT SURR 1 CENTER SURR 2
DIGITAL 1 DIGITAL 2
IN L L
OUT R R
REMOTE
SUB
OPTICAL COAXIAL OPTICAL CONTROL WOOFER
AUDIO OUT
HD VIDEO OUT
COMPONENT
Y P P
B R
1
12 V
TRIGGER
2
IN
DIGITAL 1
OPTICAL
OPTICAL IN
Signaalrichting
IR
AUDIO OUT D. MIX FRONT SURR 1 CENTER SURR 2
DIGITAL 1 DIGITAL 2
IN L L
OUT R R
REMOTE SUB
OPTICAL COAXIAL OPTICAL CONTROL WOOFER
AUDIO OUT
HD VIDEO OUT
COMPONENT
Y P B P R
1
12 V
TRIGGER
2
IN
AUDIO OUT
DIGITAL 2
OPTICAL
OPTICAL IN
Signaalrichting
Opmerkingen:
• Zorg ervoor dat u de digitale uitgang (Digital 1 Out of
Digital 2 Out) instelt op PCM (zie blz. 75). Anders kan
een onaangenaam digitaal geluid worden voortge-
bracht waardoor uw systeem beschadigd kan worden.
• De RDV-1.1 ondersteunt AC-3RF niet, dus u mag
deze niet aansluiten op de AC-3RF ingang van een
Dolby Digital receiver.
• Zie de tabel op blz. 28 voor informatie over hoe de
RDV-1.1 audio uitvoert uit de AUDIO OUT - DIGI-
TAL 1 en 2 uitgangen.
• De AES/EBU aansluiting voert digitale audio uit, dus
u mag deze aansluiting niet verbinden met een analoge
audio-ingang op een andere component.
