Aansluitingen —Vervolg

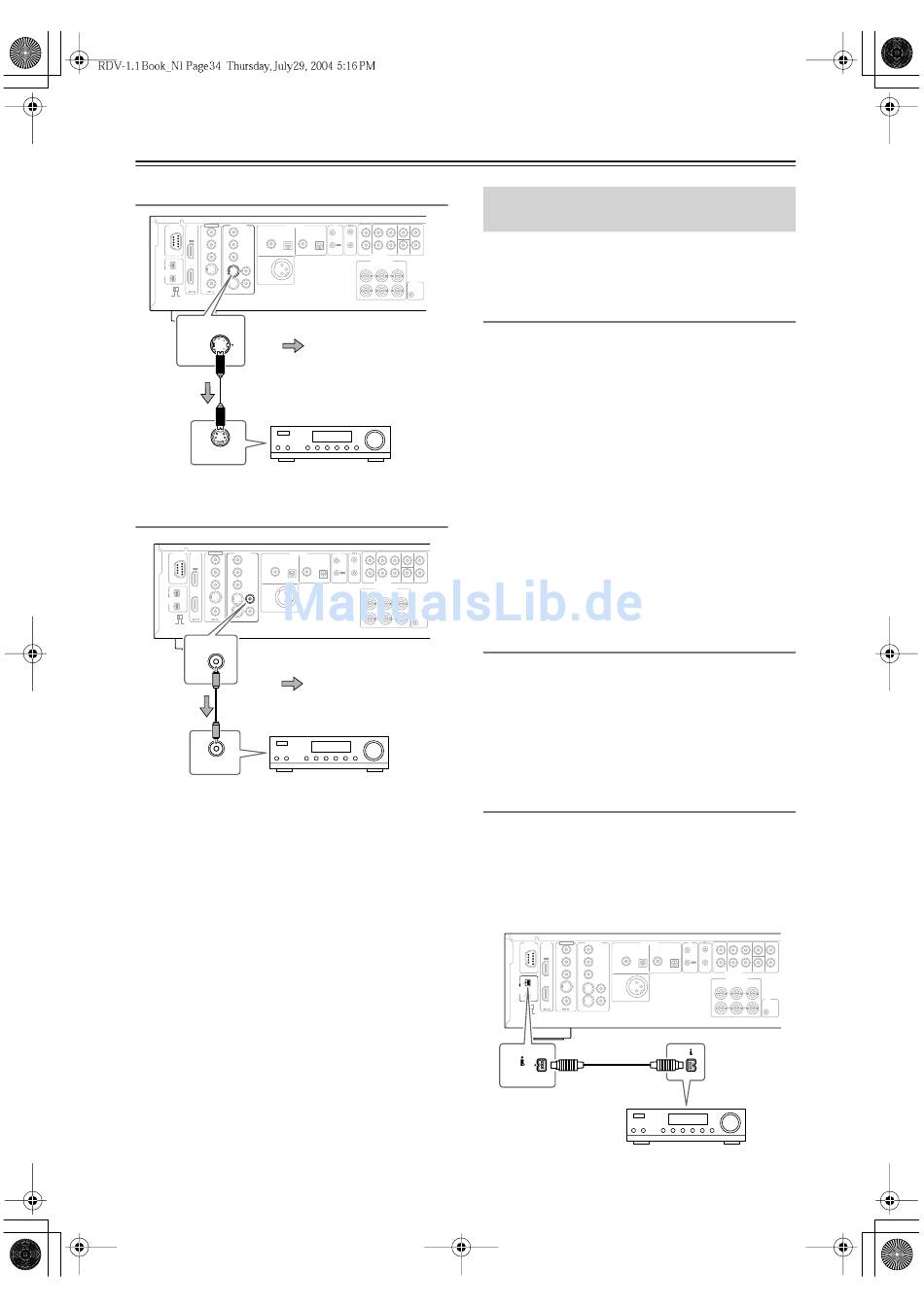

H. S-Video gebruiken
RS 232 HDMI VIDEO IN VIDEO OUT
COMPONENT
DIGITAL 1
Y Y
OUT
P B P B
COAXIAL
P R P R
DIGITAL 2
( BALANCED)
AES/EBU
IN
S400
(AUDIO)
S VIDEO
VIDEO
S VIDEO VIDEO
1 1 + 2
SURR MODE
(AUDIO OUT)
VIDEO OUT
S VIDEO
S VIDEO IN
I. Composiet-video gebruiken
RS 232 HDMI VIDEO IN VIDEO OUT
COMPONENT
Y Y
OUT
P P
B B
COAXIAL
P R P R
DIGITAL 2
( BALANCED)
AES/EBU
IN
S400
(AUDIO)
S VIDEO
VIDEO
S VIDEO VIDEO
1 1 + 2
SURR MODE
(AUDIO OUT)
VIDEO OUT
VIDEO
VIDEO IN
34
Nl-
AUDIO OUT IR
D. MIX FRONT SURR 1 CENTER SURR 2
DIGITAL 2
IN L L
OUT R R
REMOTE SUB
OPTICAL COAXIAL OPTICAL CONTROL WOOFER
AUDIO OUT
HD VIDEO OUT
COMPONENT
Y P B P R
1
12 V
TRIGGER
2
IN
Signaalrichting
AV-receiver,
IR
AUDIO OUT D. MIX FRONT SURR 1 CENTER SURR 2
DIGITAL 1 DIGITAL 2
IN L L
OUT R R
REMOTE SUB
OPTICAL COAXIAL OPTICAL CONTROL WOOFER
AUDIO OUT
HD VIDEO OUT
COMPONENT
Y P B P R
1
12 V
TRIGGER
2
IN
Signaalrichting
AV-receiver,
J. i.LINK compatibele componenten
aansluiten
Hieronder wordt beschreven hoe u de RDV-1.1 moet
aansluiten op een HDMI compatibele component, zoals
een AV-receiver.
Wat is i.LINK?
i.LINK is een merknaam voor IEEE 1394, het snelle,
seriële aansluitformaat dat veel gebruikt wordt voor
computers, camcorders en andere AV-apparaten voor het
overbrengen van digitale video en audio of andere data.
Het is een bidirectioneel formaat zodat aangesloten com-
ponenten met elkaar kunnen 'praten' en zo optimale
instellingen en perfect gesynchroniseerde bediening
bereiken.
U hoeft slechts een enkele i.LINK-kabel aan te sluiten
tussen de RDV-1.1 en een i.LINK compatibele AV-recei-
ver om te kunnen genieten van de multikanaals audio op
DVD-Video, DVD-Audio en SACD discs.
Andere voordelen van i.LINK zijn onder andere automa-
tische instellingen en bronkeuze. Wanneer u bijvoor-
beeld begint met het afspelen op de RDV-1.1, zal een
AV-receiver die via i.LINK is aangesloten, automatisch
de RDV-1.1 kiezen als de ingangsbron.
Wat is i.LINK Audio?
i.LINK Audio is de norm voor het overbrengen van max-
imaal zes (5.1) kanalen van maximaal 24-bit/192 kHz
digitale audio over een i.LINK (IEEE 1394) verbinding.
Het staat officieel bekend als het A&M Protocol: Audio-
en Muziek-datatransmissie Protocol .
De RDV-1.1 kan digitale audio uitvoeren van DVD-
Video, DVD-Audio, SACD, VCD, CD en MP3 discs.
i.LINK gebruiken
Gebruik de bijgeleverde i.LINK-kabel om één van de
i.LINK aansluitingen van de RDV-1.1 aan te sluiten op
een i.LINK aansluiting van een i.LINK compatibele AV-
receiver of andere component. De RDV-1.1 is voorzien
van twee i.LINK aansluitingen zodat u gemakkelijk kunt
aansluiten op ander i.LINK compatibele componenten.
RS 232 HDMI VIDEO IN VIDEO OUT AUDIO OUT
COMPONENT
DIGITAL 1
Y Y
OUT
P B P B
COAXIAL OPTICAL COAXIAL
P P
R R DIGITAL 2
( BALANCED)
AES/EBU
IN
S400
(AUDIO)
S VIDEO
VIDEO
S VIDEO VIDEO
+
1 1 2
SURR MODE
(AUDIO OUT)
S400
i.LINK-kabel
( AUDIO )
(bijgeleverd)
AV-receiver, enz.
IR
D. MIX FRONT SURR 1 CENTER SURR 2
DIGITAL 2
IN L L
OUT R R
REMOTE
SUB
OPTICAL CONTROL WOOFER
AUDIO OUT
HD VIDEO OUT
COMPONENT
Y P P
B R
1
12 V
TRIGGER
2
IN
