Aansluitingen —Vervolg
HDMI & RDV-1.1
■ Video
De HDMI OUT van de RDV-1.1 is geschikt voor de vol-
gende videoresoluties:
• 640 x 480p (VGA), 60 Hz
• 720 x 480p (progressive), 60 Hz
• 720 x 576p (progressive), 50 Hz
• 1280 x 720p (progressive), 50/60 Hz
• 1920 x 1080i (interlaced ), 50/60 Hz
• Source Resolution (extern video-ingangssignaal
wordt met dezelfde resolutie utgevoerd. DVD-weer-
gave wordt uitgevoerd met 480p of 576p)
Als de aangesloten HDTV of projector geen van de reso-
luties ondersteunt, is het mogelijk dat u geen beeld heeft.
Bij het afspelen van een DVD of het kijken naar een
externe video-ingangsbron werkt de HDMI OUT als
volgt.
Gekozen video-ingang
DVD-weergave (bijv. RDV-1.1)
COMPONENT
VIDEO IN (SD)
COMPONENT
VIDEO IN (HD)
External
S VIDEO VIDEO IN
VIDEO VIDEO IN
HDMI
a. Werkt alleen met componenten die HDCP (High-bandwidth
Digital Content Protection) ondersteunen.
b. De resoluties die ondersteund worden door de aangesloten TV
kunnen gekozen worden door indrukken van de [Resolution]
toets (zie blz. 67).
Op de RDV-1.1 kunt u een resolutie kiezen die geschikt
is voor gebruik met de aangesloten HDTV of projector
(zie blz. 67).
■ Audioformaten
De HDMI OUT van de RDV-1.1 is geschikt voor de vol-
gende audioformaten:
• PCM (48 kHz, 44.1 kHz)
• Dolby Digital
• DTS
• MPEG
Als uw HDMI-compatibele TV of projector niet geschikt
is voor Dolby Digital, DTS of MPEG, zal de HDMI
OUT geen digitale audio in dat formaat uitvoeren. In dat
geval moet u het onderdeel Digital Out/Digital 2 (d.w.z.
Dolby Digital Out, DTS Out of MPEG Out) instellen op
downmixen naar PCM (zie blz. 76).
Voor uitvoer van 96 kHz PCM-audio van een DVD-
Video disc zet u het onderdeel Linear PCM Out op Down
Sample On (zie blz. 76).
Merk op dat de audio van SACD discs niet via de HDMI
OUT wordt uitgevoerd. Voor deze formaten moet u de
analoge multikanaals uitgang gebruiken (zie blz. 37) of
i.LINK (zie blz. 34).

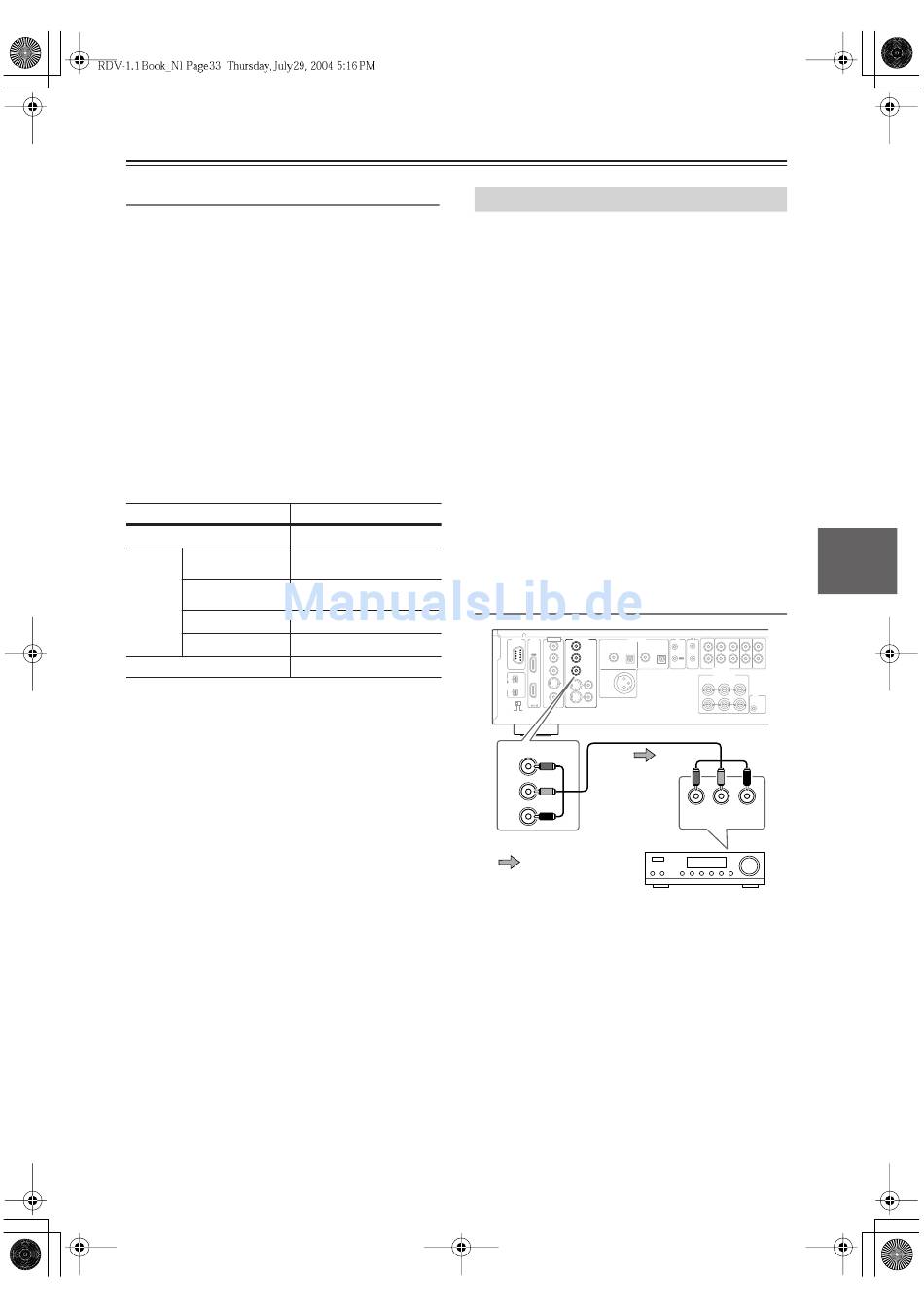

Een AV-reciever aansluiten

Hieronder wordt beschreven hoe u de RDV-1.1 moet
aansluiten op een AV-reciever.
Component-video biedt de hoogste beeldkwaliteit, dus
als uw AV-receiver dit ondersteunt, gebruikt u een in de
handel verkrijgbare component-videokabel om de
VIDEO OUT - COMPONENT aansluitingen van de
RDV-1.1 aan te sluiten op de component-video-ingang
van uw AV-receiver. Als uw AV-receiver progressive
scannen ondersteunt, moet u een component-video-ver-
binding maken om hiervan gebruik te kunnen maken.
Als uw AV-receiver component-video niet ondersteunt,
biedt S-Video een hogere beeldkwaliteit dan composiet-
video. Dus als uw AV-receiver dit ondersteunt, gebruikt
u de bijgeleverde S-Videokabel om de VIDEO OUT - S-
VIDEO aansluitingen van de RDV-1.1 aan te sluiten op
de S-Video-ingang van uw AV-receiver. Als uw TV ook
S-Video niet ondersteunt, gebruikt u de bijgeleverde
a
HDMI OUT
composiet-videokabel om de VIDEO OUT - VIDEO
b
aansluitingen van de RDV-1.1 aan te sluiten op de com-
DVD
posiet-video-ingangen van uw AV-receiver.
b
External
b
External
G. Component-video gebruiken
b
External
b
External
HDMI thru
S400
(AUDIO)
SURR MODE
(AUDIO OUT)
Y
P
B
P
R
Opmerkingen:
• De VIDEO OUT – COMPONENT ondersteunt inter-
laced video.
• De HD VIDEO OUT - COMPONENT 1 en 2 onder-
steunen progressive video.
• De HD VIDEO OUT – COMPONENT 1 ondersteunt
HD video.
RS 232 HDMI VIDEO IN VIDEO OUT AUDIO OUT IR
COMPONENT
DIGITAL 1 DIGITAL 2
Y Y IN
OUT
P P
B B OUT
COAXIAL OPTICAL COAXIAL OPTICAL
P P
R R DIGITAL 2
( BALANCED)
AES/EBU
IN
S VIDEO
VIDEO
S VIDEO VIDEO
1 1 + 2
VIDEO OUT
COMPONENT
Signaalrichting
AV-receiver,
SURR 1 SURR 2
D. MIX FRONT CENTER
L L
R R
REMOTE
SUB
CONTROL
WOOFER
AUDIO OUT
HD VIDEO OUT
COMPONENT
Y P P
B R
1
12 V
TRIGGER
2
IN
Y P P
B R
VIDEO IN
33
Nl-
