Aansluitingen —Vervolg

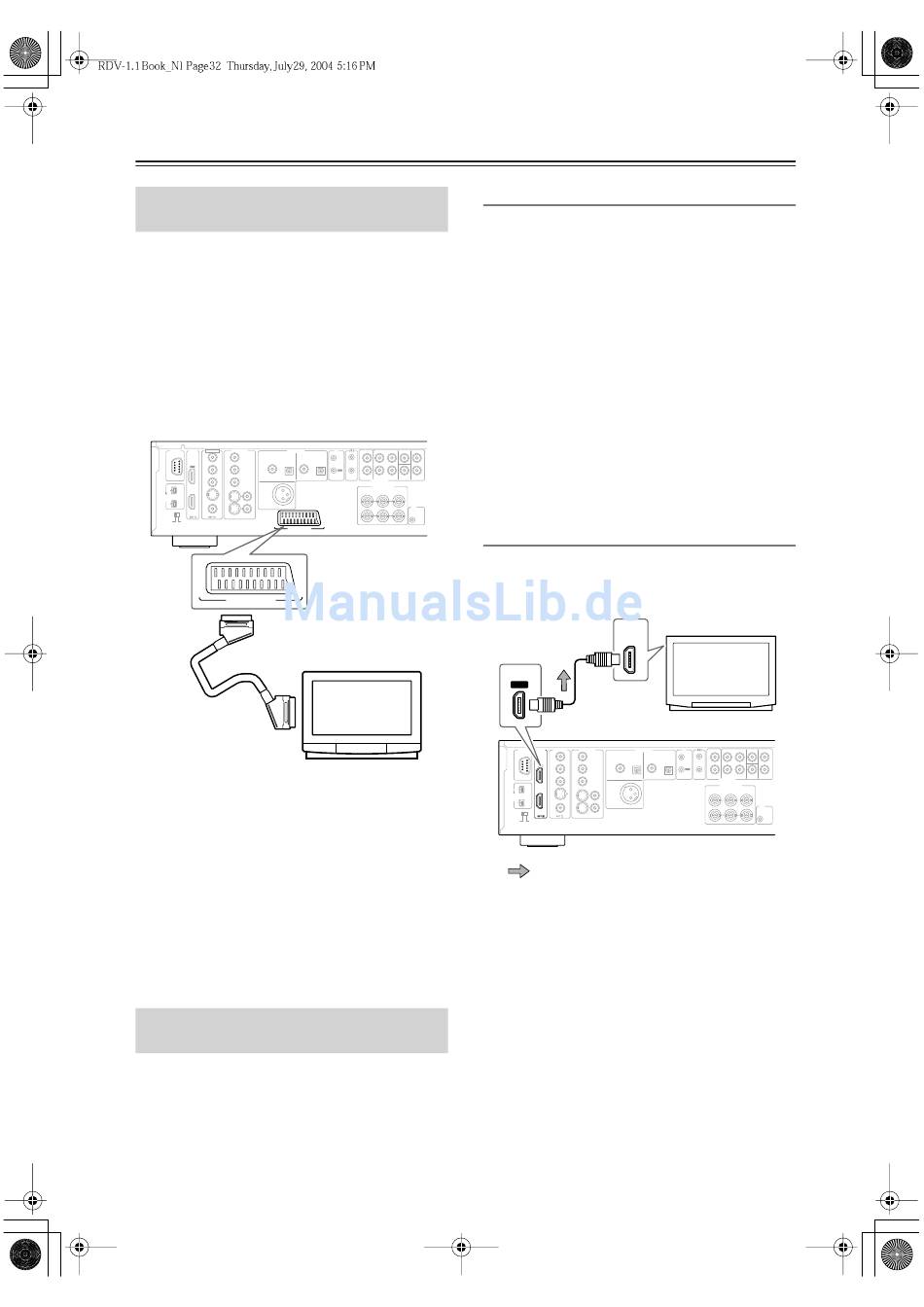

E. Een SCART-compatibele TV
aansluiten (alleen Europees model)
Hieronder wordt beschreven hoe u de RDV-1.1 moet
aansluiten op een TV voorzien van een SCART aanslui-
ting. SCART is een handig aansluitformaat omdat het
video (RGB, S-Video, composiet) en analoge stereo
audio overbrengt met één kabel. Als uw TV is uitgerust
met een ingebouwde Dolby Pro Logic decoder, kunt u
met een SCART aansluiting DVD's afspelen waarop het
Dolby Surround logo staat.
Gebruik de bijgeleverde SCART-kabel om de AV CON-
NECTOR van de RDV-1.1 aan te sluiten op de SCART
aansluiting van de TV.
RS 232 HDMI VIDEO IN VIDEO OUT
COMPONENT
Y Y
OUT
P B P B
COAXIAL
P P
R R DIGITAL 2
( BALANCED)
AES/EBU
IN
S400
(AUDIO)
S VIDEO
VIDEO
S VIDEO VIDEO
+
1 1 2
SURR MODE
(AUDIO OUT)
AV CONNECTOR
SCART-kabel
(bijgeleverd)
Opmerkingen:
• De SCART aansluiting van de RDV-1.1 kan RGB, S-
Video of composiet-video overbrengen. De stan-
daardinstelling is composiet-video. Als de SCART
aansluiting van de TV RGB of S-Video ondersteunt
(lees de gebruiksaanwijzing van de TV), kunt u deze
instelling veranderen en een hogere beeldkwaliteit
krijgen (zie blz. 75).
• Zie de tabellen op blz. 27 voor informatie over hoe de
RDV-1.1 video en audio uitvoert uit de SCART uit-
gang.
F. HDMI compatibele componenten
aansluiten
Hieronder wordt beschreven hoe u de RDV-1.1 moet
aansluiten op een HDTV of projector die is voorzien van
een HDMI ingang.
32
Nl-
AUDIO OUT IR
D. MIX FRONT SURR 1 CENTER SURR 2
DIGITAL 1 DIGITAL 2
L L
IN
OUT R R
REMOTE
SUB
OPTICAL COAXIAL OPTICAL CONTROL WOOFER
AUDIO OUT
HD VIDEO OUT
COMPONENT
Y P P
B R
1
12 V
TRIGGER
2
IN
AV CONNECTOR
TV

Wat is HDMI?

HDMI (Hoge-Definitie Multimedia Interface) is een
nieuw aansluitformaat dat ongecomprimeerde stan-
daard-definitie of hoge-definitie digitale video en maxi-
maal acht digitale audiokanalen kan overbrengen. Tot nu
toe waren meerdere afzonderlijke video- en audiokabel
noodzakelijk om AV-componenten op elkaar aan te slui-
ten. Met HDMI is slechts een enkele kabel nodig voor de
hoogst mogelijke beeld- en geluidskwaliteit.
HDMI video is compatibel met DVI (Digitale Visuele
Interface). Om HDMI video naar een DVI ingang te stu-
ren hebt u een HDMI-naar-DVI kabel nodig. De
RDV-1.1 is geschikt voor HDCP (High-bandwidth Digi-
tal Content Protection = beveiliging van de digitale
inhoud bij grote bandbreedte), maar de HDMI-naar-DVI
verbinding zal alleen werken wanneer ook de andere
component deze functie ondersteunt. Merk op dat het
toch mogelijk is dat deze functie bij sommige DVI-com-
ponenten niet werkt.
HDMI gebruiken
Gebruik de bijgeleverde HDMI-kabel om de HDMI
OUT aansluiting van de RDV-1.1 aan te sluiten op een
HDMI ingang van een HDTV of projector.
HDMI
IN
HDMI
OUT
HDMI-kabel
(bijgeleverd)
RS 232 HDMI VIDEO IN VIDEO OUT AUDIO OUT
COMPONENT
DIGITAL 1 DIGITAL 2
Y Y
OUT
P P
B B
COAXIAL OPTICAL COAXIAL
P R P R
DIGITAL 2
( BALANCED)
AES/EBU
IN
S400
(AUDIO)
S VIDEO
VIDEO
S VIDEO VIDEO
1 1 + 2
SURR MODE
(AUDIO OUT)
Signaalrichting
Opmerkingen:
• Gebruik de Digital Out/Digital 2 instellingen om het
HDMI uitgangsformaat aan te passen aan uw HDTV
(zie blz. 76).
• De RDV-1.1 ondersteunt HDCP (High-bandwidth
Digital Content Protection) dat een beveiligingssy-
steem voor digitale video is. HDMI-componenten die
u op de RDV-1.1 aansluit, moeten ook HDCP onder-
steunen.
• De RDV-1.1 ondersteunt de High-Definition Multi-
media Interface specificaties van versie 1.0.
• Zie de tabellen op blz. 27 voor informatie over hoe de
RDV-1.1 video en audio uitvoert uit de HDMI uit-
gang.
HDTV of projector
IR D. MIX FRONT SURR 1 CENTER SURR 2
IN L L
OUT R R
REMOTE SUB
OPTICAL CONTROL
WOOFER
AUDIO OUT
HD VIDEO OUT
COMPONENT
Y P B P R
1
12 V
TRIGGER
2
IN
