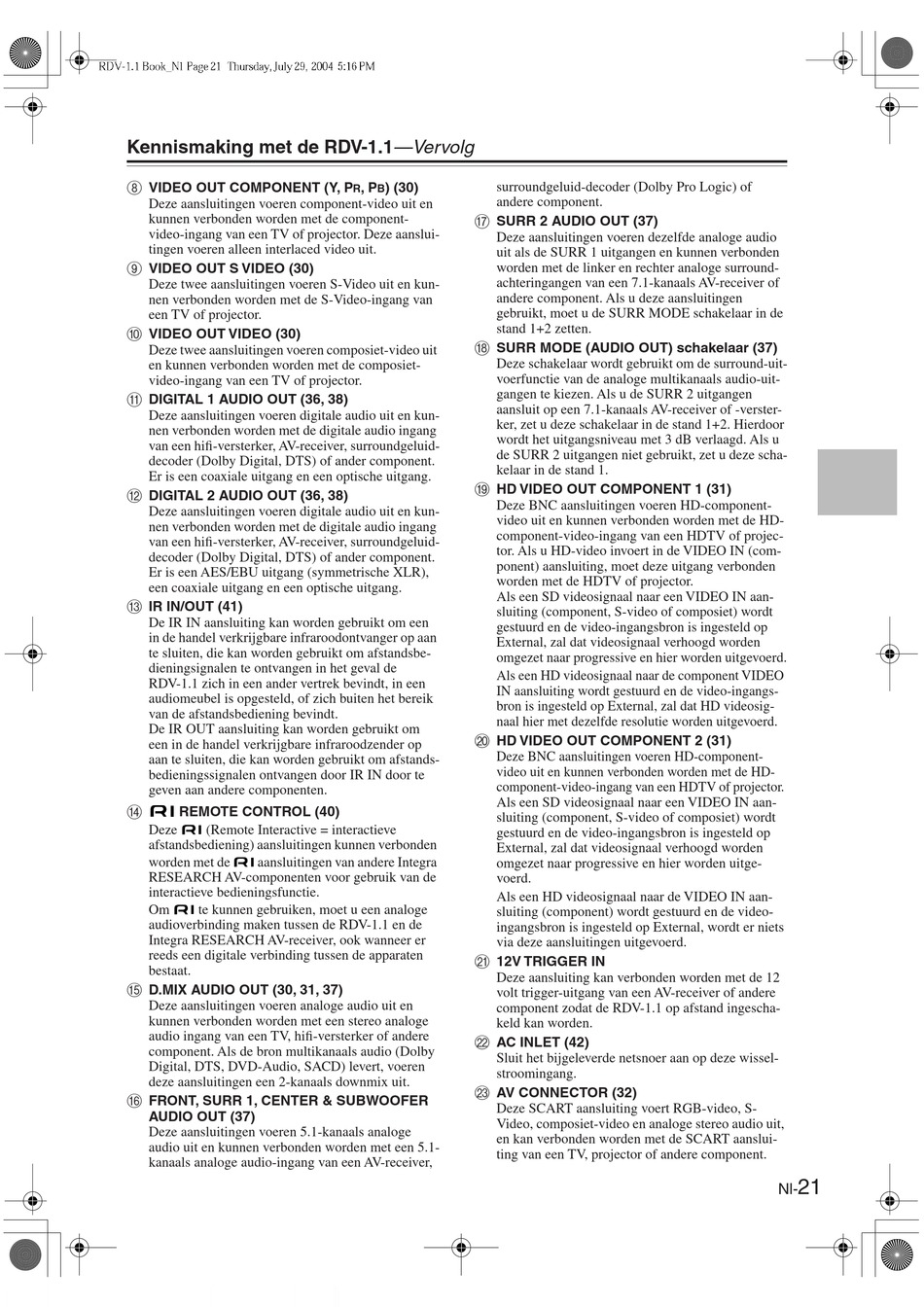

Kennismaking met de RDV-1.1 —Vervolg
H
VIDEO OUT COMPONENT (Y, P
Deze aansluitingen voeren component-video uit en
kunnen verbonden worden met de component-
video-ingang van een TV of projector. Deze aanslui-
tingen voeren alleen interlaced video uit.
I
VIDEO OUT S VIDEO (30)
Deze twee aansluitingen voeren S-Video uit en kun-
nen verbonden worden met de S-Video-ingang van
een TV of projector.
J
VIDEO OUT VIDEO (30)
Deze twee aansluitingen voeren composiet-video uit
en kunnen verbonden worden met de composiet-
video-ingang van een TV of projector.
K
DIGITAL 1 AUDIO OUT (36, 38)
Deze aansluitingen voeren digitale audio uit en kun-
nen verbonden worden met de digitale audio ingang
van een hifi-versterker, AV-receiver, surroundgeluid-
decoder (Dolby Digital, DTS) of ander component.
Er is een coaxiale uitgang en een optische uitgang.
L
DIGITAL 2 AUDIO OUT (36, 38)
Deze aansluitingen voeren digitale audio uit en kun-
nen verbonden worden met de digitale audio ingang
van een hifi-versterker, AV-receiver, surroundgeluid-
decoder (Dolby Digital, DTS) of ander component.
Er is een AES/EBU uitgang (symmetrische XLR),
een coaxiale uitgang en een optische uitgang.
M
IR IN/OUT (41)
De IR IN aansluiting kan worden gebruikt om een
in de handel verkrijgbare infraroodontvanger op aan
te sluiten, die kan worden gebruikt om afstandsbe-
dieningsignalen te ontvangen in het geval de
RDV-1.1 zich in een ander vertrek bevindt, in een
audiomeubel is opgesteld, of zich buiten het bereik
van de afstandsbediening bevindt.
De IR OUT aansluiting kan worden gebruikt om
een in de handel verkrijgbare infraroodzender op
aan te sluiten, die kan worden gebruikt om afstands-
bedieningssignalen ontvangen door IR IN door te
geven aan andere componenten.
N
REMOTE CONTROL (40)
Deze (Remote Interactive = interactieve
afstandsbediening) aansluitingen kunnen verbonden
worden met de aansluitingen van andere Integra
RESEARCH AV-componenten voor gebruik van de
interactieve bedieningsfunctie.
Om te kunnen gebruiken, moet u een analoge
audioverbinding maken tussen de RDV-1.1 en de
Integra RESEARCH AV-receiver, ook wanneer er
reeds een digitale verbinding tussen de apparaten
bestaat.
O
D.MIX AUDIO OUT (30, 31, 37)
Deze aansluitingen voeren analoge audio uit en
kunnen verbonden worden met een stereo analoge
audio ingang van een TV, hifi-versterker of andere
component. Als de bron multikanaals audio (Dolby
Digital, DTS, DVD-Audio, SACD) levert, voeren
deze aansluitingen een 2-kanaals downmix uit.
P
FRONT, SURR 1, CENTER & SUBWOOFER
AUDIO OUT (37)
Deze aansluitingen voeren 5.1-kanaals analoge
audio uit en kunnen verbonden worden met een 5.1-
kanaals analoge audio-ingang van een AV-receiver,
surroundgeluid-decoder (Dolby Pro Logic) of
, P ) (30)
R B
andere component.
Q
SURR 2 AUDIO OUT (37)
Deze aansluitingen voeren dezelfde analoge audio
uit als de SURR 1 uitgangen en kunnen verbonden
worden met de linker en rechter analoge surround-
achteringangen van een 7.1-kanaals AV-receiver of
andere component. Als u deze aansluitingen
gebruikt, moet u de SURR MODE schakelaar in de
stand 1+2 zetten.
R
SURR MODE (AUDIO OUT) schakelaar (37)
Deze schakelaar wordt gebruikt om de surround-uit-
voerfunctie van de analoge multikanaals audio-uit-
gangen te kiezen. Als u de SURR 2 uitgangen
aansluit op een 7.1-kanaals AV-receiver of -verster-
ker, zet u deze schakelaar in de stand 1+2. Hierdoor
wordt het uitgangsniveau met 3 dB verlaagd. Als u
de SURR 2 uitgangen niet gebruikt, zet u deze scha-
kelaar in de stand 1.
S
HD VIDEO OUT COMPONENT 1 (31)
Deze BNC aansluitingen voeren HD-component-
video uit en kunnen verbonden worden met de HD-
component-video-ingang van een HDTV of projec-
tor. Als u HD-video invoert in de VIDEO IN (com-
ponent) aansluiting, moet deze uitgang verbonden
worden met de HDTV of projector.
Als een SD videosignaal naar een VIDEO IN aan-
sluiting (component, S-video of composiet) wordt
gestuurd en de video-ingangsbron is ingesteld op
External, zal dat videosignaal verhoogd worden
omgezet naar progressive en hier worden uitgevoerd.
Als een HD videosignaal naar de component VIDEO
IN aansluiting wordt gestuurd en de video-ingangs-
bron is ingesteld op External, zal dat HD videosig-
naal hier met dezelfde resolutie worden uitgevoerd.
T
HD VIDEO OUT COMPONENT 2 (31)
Deze BNC aansluitingen voeren HD-component-
video uit en kunnen verbonden worden met de HD-
component-video-ingang van een HDTV of projector.
Als een SD videosignaal naar een VIDEO IN aan-
sluiting (component, S-video of composiet) wordt
gestuurd en de video-ingangsbron is ingesteld op
External, zal dat videosignaal verhoogd worden
omgezet naar progressive en hier worden uitge-
voerd.
Als een HD videosignaal naar de VIDEO IN aan-
sluiting (component) wordt gestuurd en de video-
ingangsbron is ingesteld op External, wordt er niets
via deze aansluitingen uitgevoerd.
U
12V TRIGGER IN
Deze aansluiting kan verbonden worden met de 12
volt trigger-uitgang van een AV-receiver of andere
component zodat de RDV-1.1 op afstand ingescha-
keld kan worden.
V
AC INLET (42)
Sluit het bijgeleverde netsnoer aan op deze wissel-
stroomingang.
W
AV CONNECTOR (32)
Deze SCART aansluiting voert RGB-video, S-
Video, composiet-video en analoge stereo audio uit,
en kan verbonden worden met de SCART aanslui-
ting van een TV, projector of andere component.
21
Nl-
