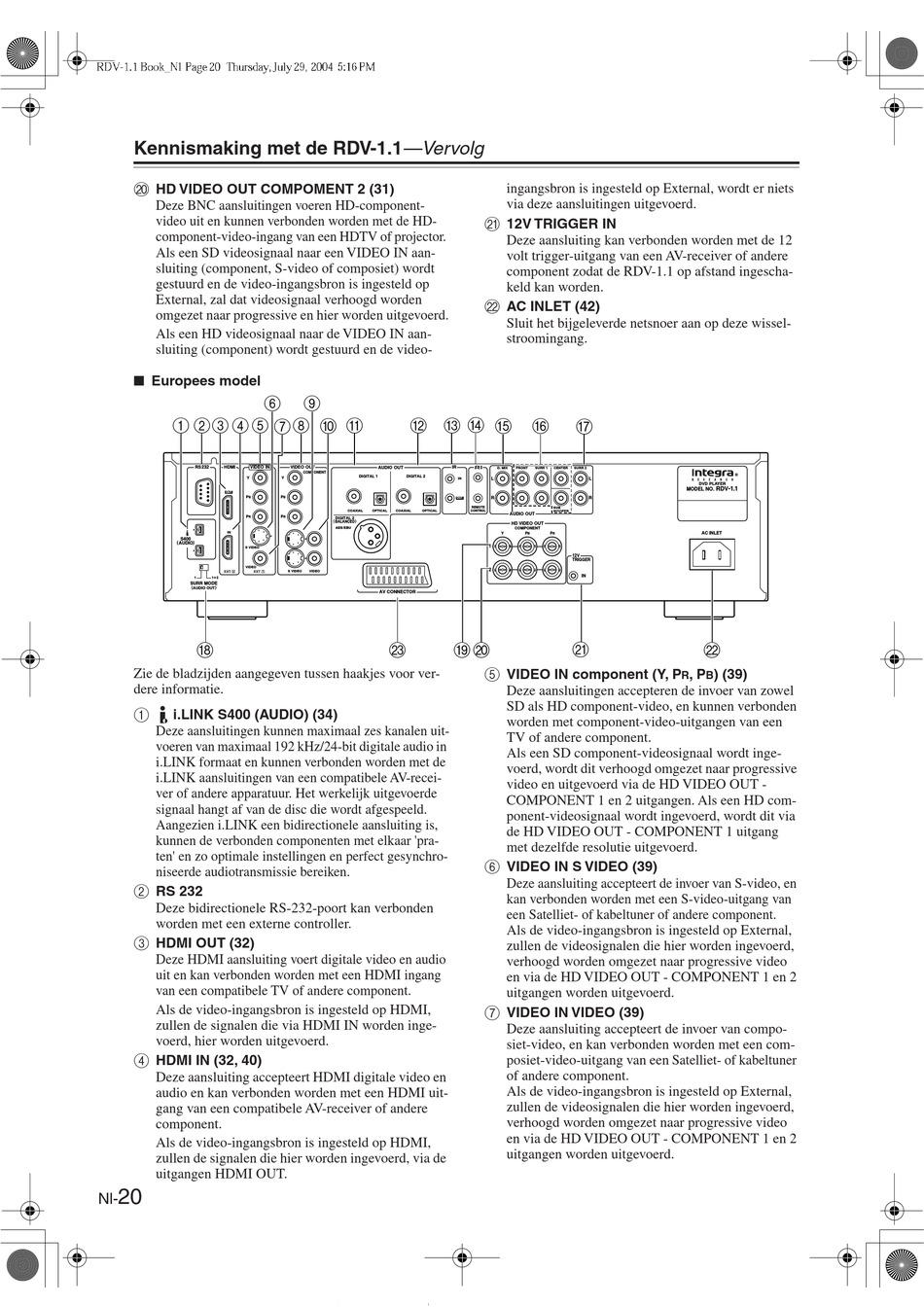

Integra RDV-1.1 Bedienungsanleitung Seite 116

Kennismaking met de RDV-1.1 —Vervolg
T
HD VIDEO OUT COMPOMENT 2 (31)
Deze BNC aansluitingen voeren HD-component-
video uit en kunnen verbonden worden met de HD-
component-video-ingang van een HDTV of projector.
Als een SD videosignaal naar een VIDEO IN aan-
sluiting (component, S-video of composiet) wordt
gestuurd en de video-ingangsbron is ingesteld op
External, zal dat videosignaal verhoogd worden
omgezet naar progressive en hier worden uitgevoerd.
Als een HD videosignaal naar de VIDEO IN aan-
sluiting (component) wordt gestuurd en de video-
■ Europees model
F
1 BC D E
G
RS 232 HDMI VIDEO IN
Y
OUT
P
B
P R
IN
S400
(AUDIO)
S VIDEO
VIDEO
1 1 + 2
SURR MODE
(AUDIO OUT)
R
Zie de bladzijden aangegeven tussen haakjes voor ver-
dere informatie.
A
i.LINK S400 (AUDIO) (34)
Deze aansluitingen kunnen maximaal zes kanalen uit-
voeren van maximaal 192 kHz/24-bit digitale audio in
i.LINK formaat en kunnen verbonden worden met de
i.LINK aansluitingen van een compatibele AV-recei-
ver of andere apparatuur. Het werkelijk uitgevoerde
signaal hangt af van de disc die wordt afgespeeld.
Aangezien i.LINK een bidirectionele aansluiting is,
kunnen de verbonden componenten met elkaar 'pra-
ten' en zo optimale instellingen en perfect gesynchro-
niseerde audiotransmissie bereiken.
B
RS 232
Deze bidirectionele RS-232-poort kan verbonden
worden met een externe controller.
C
HDMI OUT (32)
Deze HDMI aansluiting voert digitale video en audio
uit en kan verbonden worden met een HDMI ingang
van een compatibele TV of andere component.
Als de video-ingangsbron is ingesteld op HDMI,
zullen de signalen die via HDMI IN worden inge-
voerd, hier worden uitgevoerd.
D
HDMI IN (32, 40)
Deze aansluiting accepteert HDMI digitale video en
audio en kan verbonden worden met een HDMI uit-
gang van een compatibele AV-receiver of andere
component.
Als de video-ingangsbron is ingesteld op HDMI,
zullen de signalen die hier worden ingevoerd, via de
uitgangen HDMI OUT.
20
Nl-
I
H J K L M
VIDEO OUT IR
AUDIO OUT
COMPONENT
DIGITAL 1 DIGITAL 2
Y
P
B OUT
COAXIAL OPTICAL COAXIAL OPTICAL
P R
DIGITAL 2
( BALANCED)
AES/EBU
S VIDEO VIDEO
AV CONNECTOR
W S T
ingangsbron is ingesteld op External, wordt er niets
via deze aansluitingen uitgevoerd.
U
12V TRIGGER IN
Deze aansluiting kan verbonden worden met de 12
volt trigger-uitgang van een AV-receiver of andere
component zodat de RDV-1.1 op afstand ingescha-
keld kan worden.
V
AC INLET (42)
Sluit het bijgeleverde netsnoer aan op deze wissel-
stroomingang.
N O P
Q
D. MIX FRONT SURR 1 CENTER SURR 2
IN L L
R R
REMOTE
SUB
CONTROL
WOOFER
AUDIO OUT
HD VIDEO OUT
COMPONENT
Y P P
B R
1
12 V
TRIGGER
2
IN
U
E
VIDEO IN component (Y, P
Deze aansluitingen accepteren de invoer van zowel
SD als HD component-video, en kunnen verbonden
worden met component-video-uitgangen van een
TV of andere component.
Als een SD component-videosignaal wordt inge-
voerd, wordt dit verhoogd omgezet naar progressive
video en uitgevoerd via de HD VIDEO OUT -
COMPONENT 1 en 2 uitgangen. Als een HD com-
ponent-videosignaal wordt ingevoerd, wordt dit via
de HD VIDEO OUT - COMPONENT 1 uitgang
met dezelfde resolutie uitgevoerd.
F
VIDEO IN S VIDEO (39)
Deze aansluiting accepteert de invoer van S-video, en
kan verbonden worden met een S-video-uitgang van
een Satelliet- of kabeltuner of andere component.
Als de video-ingangsbron is ingesteld op External,
zullen de videosignalen die hier worden ingevoerd,
verhoogd worden omgezet naar progressive video
en via de HD VIDEO OUT - COMPONENT 1 en 2
uitgangen worden uitgevoerd.
G
VIDEO IN VIDEO (39)
Deze aansluiting accepteert de invoer van compo-
siet-video, en kan verbonden worden met een com-
posiet-video-uitgang van een Satelliet- of kabeltuner
of andere component.
Als de video-ingangsbron is ingesteld op External,
zullen de videosignalen die hier worden ingevoerd,
verhoogd worden omgezet naar progressive video
en via de HD VIDEO OUT - COMPONENT 1 en 2
uitgangen worden uitgevoerd.
DVD PLAYER
RDV- 1.1
MODEL NO.
AC INLET
V
, P ) (39)
R B
