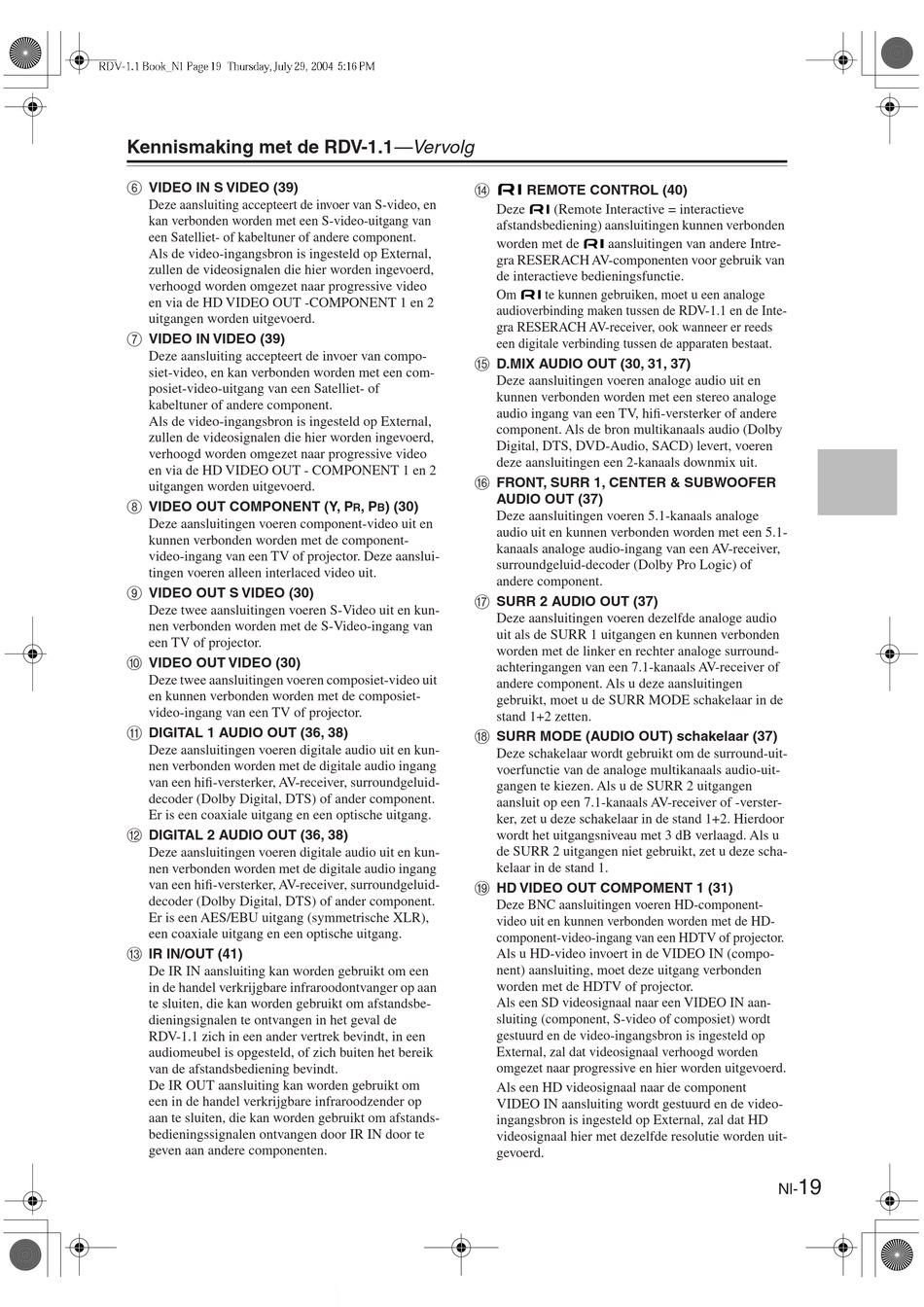

Kennismaking met de RDV-1.1 —Vervolg
F
VIDEO IN S VIDEO (39)
Deze aansluiting accepteert de invoer van S-video, en
kan verbonden worden met een S-video-uitgang van
een Satelliet- of kabeltuner of andere component.
Als de video-ingangsbron is ingesteld op External,
zullen de videosignalen die hier worden ingevoerd,
verhoogd worden omgezet naar progressive video
en via de HD VIDEO OUT -COMPONENT 1 en 2
uitgangen worden uitgevoerd.
G
VIDEO IN VIDEO (39)
Deze aansluiting accepteert de invoer van compo-
siet-video, en kan verbonden worden met een com-
posiet-video-uitgang van een Satelliet- of
kabeltuner of andere component.
Als de video-ingangsbron is ingesteld op External,
zullen de videosignalen die hier worden ingevoerd,
verhoogd worden omgezet naar progressive video
en via de HD VIDEO OUT - COMPONENT 1 en 2
uitgangen worden uitgevoerd.
H
VIDEO OUT COMPONENT (Y, P
Deze aansluitingen voeren component-video uit en
kunnen verbonden worden met de component-
video-ingang van een TV of projector. Deze aanslui-
tingen voeren alleen interlaced video uit.
I
VIDEO OUT S VIDEO (30)
Deze twee aansluitingen voeren S-Video uit en kun-
nen verbonden worden met de S-Video-ingang van
een TV of projector.
J
VIDEO OUT VIDEO (30)
Deze twee aansluitingen voeren composiet-video uit
en kunnen verbonden worden met de composiet-
video-ingang van een TV of projector.
K
DIGITAL 1 AUDIO OUT (36, 38)
Deze aansluitingen voeren digitale audio uit en kun-
nen verbonden worden met de digitale audio ingang
van een hifi-versterker, AV-receiver, surroundgeluid-
decoder (Dolby Digital, DTS) of ander component.
Er is een coaxiale uitgang en een optische uitgang.
L
DIGITAL 2 AUDIO OUT (36, 38)
Deze aansluitingen voeren digitale audio uit en kun-
nen verbonden worden met de digitale audio ingang
van een hifi-versterker, AV-receiver, surroundgeluid-
decoder (Dolby Digital, DTS) of ander component.
Er is een AES/EBU uitgang (symmetrische XLR),
een coaxiale uitgang en een optische uitgang.
M
IR IN/OUT (41)
De IR IN aansluiting kan worden gebruikt om een
in de handel verkrijgbare infraroodontvanger op aan
te sluiten, die kan worden gebruikt om afstandsbe-
dieningsignalen te ontvangen in het geval de
RDV-1.1 zich in een ander vertrek bevindt, in een
audiomeubel is opgesteld, of zich buiten het bereik
van de afstandsbediening bevindt.
De IR OUT aansluiting kan worden gebruikt om
een in de handel verkrijgbare infraroodzender op
aan te sluiten, die kan worden gebruikt om afstands-
bedieningssignalen ontvangen door IR IN door te
geven aan andere componenten.
N
REMOTE CONTROL (40)
Deze
afstandsbediening) aansluitingen kunnen verbonden
worden met de
gra RESERACH AV-componenten voor gebruik van
de interactieve bedieningsfunctie.
Om
audioverbinding maken tussen de RDV-1.1 en de Inte-
gra RESERACH AV-receiver, ook wanneer er reeds
een digitale verbinding tussen de apparaten bestaat.
O
D.MIX AUDIO OUT (30, 31, 37)
Deze aansluitingen voeren analoge audio uit en
kunnen verbonden worden met een stereo analoge
audio ingang van een TV, hifi-versterker of andere
component. Als de bron multikanaals audio (Dolby
Digital, DTS, DVD-Audio, SACD) levert, voeren
deze aansluitingen een 2-kanaals downmix uit.
P
FRONT, SURR 1, CENTER & SUBWOOFER
AUDIO OUT (37)
, P ) (30)
R B
Deze aansluitingen voeren 5.1-kanaals analoge
audio uit en kunnen verbonden worden met een 5.1-
kanaals analoge audio-ingang van een AV-receiver,
surroundgeluid-decoder (Dolby Pro Logic) of
andere component.
Q
SURR 2 AUDIO OUT (37)
Deze aansluitingen voeren dezelfde analoge audio
uit als de SURR 1 uitgangen en kunnen verbonden
worden met de linker en rechter analoge surround-
achteringangen van een 7.1-kanaals AV-receiver of
andere component. Als u deze aansluitingen
gebruikt, moet u de SURR MODE schakelaar in de
stand 1+2 zetten.
R
SURR MODE (AUDIO OUT) schakelaar (37)
Deze schakelaar wordt gebruikt om de surround-uit-
voerfunctie van de analoge multikanaals audio-uit-
gangen te kiezen. Als u de SURR 2 uitgangen
aansluit op een 7.1-kanaals AV-receiver of -verster-
ker, zet u deze schakelaar in de stand 1+2. Hierdoor
wordt het uitgangsniveau met 3 dB verlaagd. Als u
de SURR 2 uitgangen niet gebruikt, zet u deze scha-
kelaar in de stand 1.
S
HD VIDEO OUT COMPOMENT 1 (31)
Deze BNC aansluitingen voeren HD-component-
video uit en kunnen verbonden worden met de HD-
component-video-ingang van een HDTV of projector.
Als u HD-video invoert in de VIDEO IN (compo-
nent) aansluiting, moet deze uitgang verbonden
worden met de HDTV of projector.
Als een SD videosignaal naar een VIDEO IN aan-
sluiting (component, S-video of composiet) wordt
gestuurd en de video-ingangsbron is ingesteld op
External, zal dat videosignaal verhoogd worden
omgezet naar progressive en hier worden uitgevoerd.
Als een HD videosignaal naar de component
VIDEO IN aansluiting wordt gestuurd en de video-
ingangsbron is ingesteld op External, zal dat HD
videosignaal hier met dezelfde resolutie worden uit-
gevoerd.
(Remote Interactive = interactieve
aansluitingen van andere Intre-
te kunnen gebruiken, moet u een analoge
