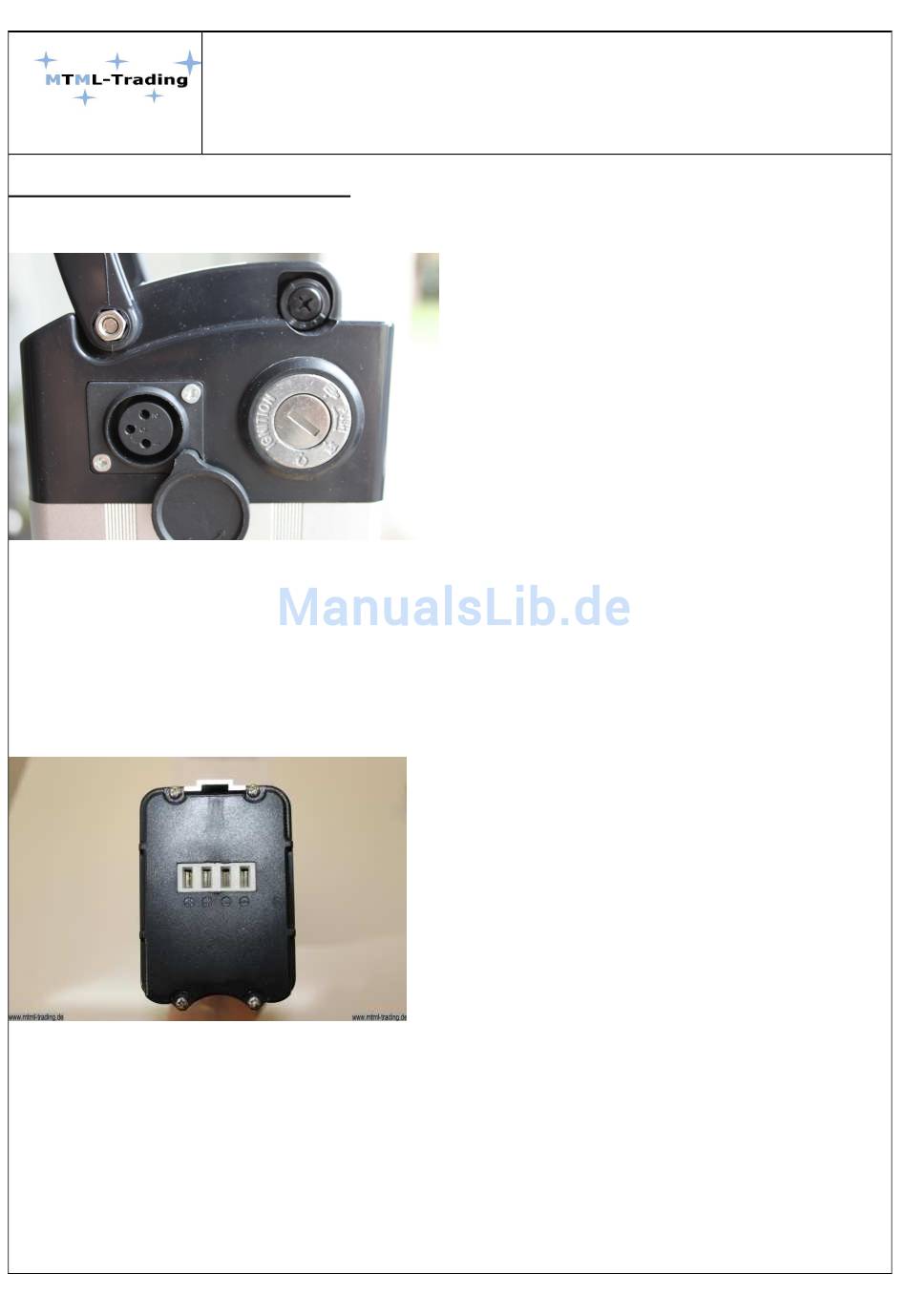

Anschlussübersicht Sattelrohrakku:
Ladebuchse, Schlüsselschalter und Sicherung am Sattelrohrakku
Die Ladebuchse befindet sich hinter einer Abdeckung. Die Abdeckung wird einfach im Uhrzeigersinn, oder
gegen den Uhrzeigersinn aufgeschoben. Nach dem Laden sollte die Ladebuchse zum Schutz wieder
verschlossen werden. Über den Schlüsselschalter können Sie den Akku am PEDELEC verriegeln, entriegeln
und den Akku ein- und ausschalten.
Über dem Schlüsselschalter befindet sich die Sicherung des Akkus. Um die Sicherung zu ersetzen, muss der
Verschluss mit einem Kreuzschlitzschraubendreher gegen den Uhrzeigersinn rausgedreht werden.
Power-Out am Sattelrohrakku
Auf der Unterseite des Akkus befindet sich der Power-Out. Das ist der spannungsführende Ausgang des
Akkus, welchen Sie mit dem beiliegenden Kabel an das Steuergerät des PEDELECS anschliessen. Über den
Schlüsselschalter wird dieser Ausgang geschaltet und der Akku eingeschaltet.
9
