o Bedienungsanleitung

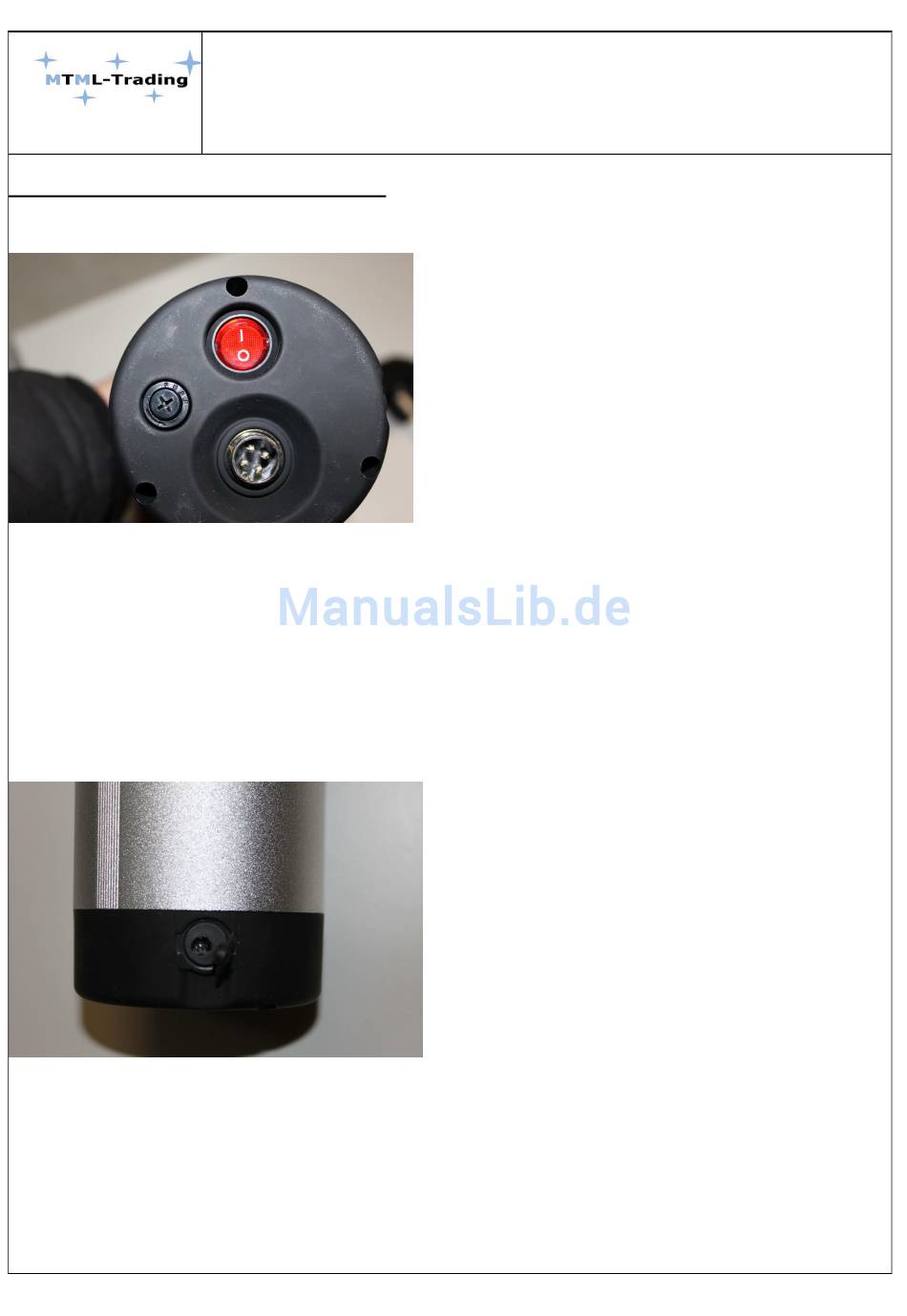

Anschlussübersicht Trinkflaschenakku:
Entladebuchse, Einschalter und Sicherung am Trinkflaschenakku
Die Entladebuchse befindet sich am Gehäuseboden. Das ist der Spannungsführende Ausgang des Akkus,
welchen Sie mit dem beiliegenden Kabel an das Steuergerät des PEDELECS anschliessen.
Über den Einschalter wird dieser Ausgang geschaltet und der Akku eingeschaltet, bzw. ausgeschaltet.
Links befindet sich die Sicherung des Akkus. Um die Sicherung zu ersetzen, muss der Verschluss mit einem
Kreuzschlitzschraubendreher gegen den Uhrzeigersinn rausgedreht werden.
Ladebuchse am Trinkflaschenakku
Seitlich am Trinkflaschenakkuboden, befindet sich die Ladebuchse, worüber der Akku mit dem Ladegerät
verbunden wird.
Sie sollten zuerst diesen Stecker stecken und erst dann das Ladegerät an die Netzspannung anschliessen. Bitte
verschliessen Sie die Ladebuchse nach dem Laden, um diese zu schützen.
10
