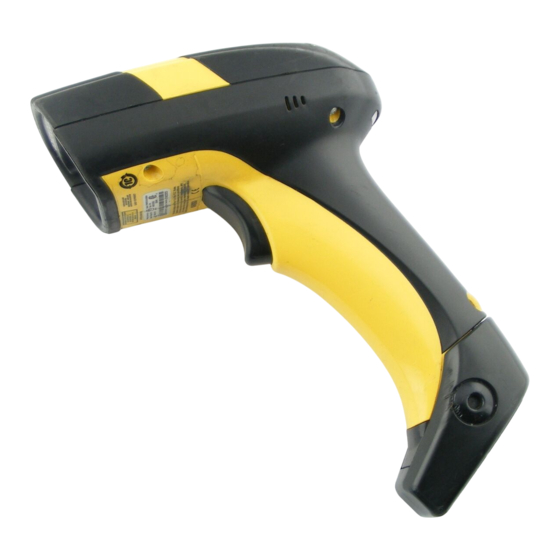

Datalogic PowerScan D8340 AR Kurzanleitung

Datalogic Scanning, Inc.
959 Terry Street
Eugene, Oregon 97402
USA
Telephone: (541) 683-5700
Fax: (541) 345-7140
Unveröffentlichtes Werk – Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung
von Datalogic Scanning, Inc. oder ihren Tochtergesellschaften oder verbundenen Unternehmen
("Datalogic" oder "Datalogic Scanning") dürfen weder der Inhalt dieser Dokumentation noch die
darin beschriebenen Verfahren, auch nicht auszugsweise, in irgendeiner Form reproduziert oder
verbreitet werden. Den Eigentümern von Datalogic-Produkten wird hiermit
nichtausschließliche, widerrufliche Lizenz zur Reproduktion und Verbreitung
Dokumentation für eigene innerbetriebliche Zwecke des Käufers erteilt. Der Käufer ist nicht
befugt, Urheberrechts- oder andere Eigentumshinweise aus der Dokumentation zu entfernen,
und muss sicherstellen, dass alle diese Hinweise in Reproduktionen der Dokumentation
erscheinen.
Sollten künftig Überarbeitungen dieses Handbuches veröffentlicht werden, so können Sie über
Ihren Datalogic-Händler gedruckte Fassungen erwerben. Elektronische Fassungen können
entweder von der Datalogic Website (www.scanning.datalogic.com) heruntergeladen werden
oder werden auf entsprechenden Medien zur Verfügung gestellt. Wenn Sie unsere Website
besuchen und Kommentare oder Vorschläge zu dieser oder anderen
Veröffentlichungen machen möchten, so teilen Sie uns dies bitte auf der Seite "Contact
Datalogic" mit.
DISCLAIMER / HAFTUNGSAUSSCHLUSS
Datalogic hat angemessene Maßnahmen getroffen, um sicherzustellen, dass die in diesem
Handbuch enthaltenen Informationen vollständig und richtig sind, Datalogic behält sich jedoch
vor, technische Daten jederzeit ohne vorherige Ankündigung zu ändern. Datalogic und das
Datalogic Logo sind in vielen Ländern, darunter in den USA und der EU, eingetragene
Markenzeichen von Datalogic S.p.A. Alle anderen Marken und Produktnamen können
Markenzeichen ihrer jeweiligen Eigentümer sein.
SERVICE UND SUPPORT
Datalogic bietet auf seiner Website verschiedene Services und technische Unterstützung.
Loggen Sie sich ein unter www.scanning.datalogic.com und klicken Sie die für weitere
Informationen angegebenen Links an, wie z.B.:
 PRODUKTE
Suchen Sie mithilfe der Links nach Ihrer Produktseite, wo Sie spezielle Manuals und
Software & Utilities herunterladen können, darunter:
- Datalogic Aladdin™, ein Multiplattfom-Utility-Programm, mit dem Sie Ihr Gerät
mittels eines PCs konfigurieren können. Es bietet eine
Schnittstellenkonfiguration sowie die Konfiguration über gedruckte Barcodes.
 SERVICE & SUPPORT
- Technische Unterstützung - Produktdokumentation und Programmieranleitungen
sowie weltweite Technischen Support.
- Serviceprogramme – Garantieverlängerungen und Wartungsverträge
- Reparaturservice – zu Pauschalpreisen und RMA-Reparaturen (Return Material
Authorization).
- Downloads – Anleitungen & Dokumentationen, Datenblätter, Produktkataloge usw.
 CONTACT US
Formular zur Informationsanfrage [Information Request Form] und Sales-&-Service-
Netzwerk
Datalogic Scanning, Inc.
959 Terry Street
Eugene, OR 97402
USA
dichiara che
declares that the
déclare que le
bescheinigt, daß das Gerät
declare que el
POWERSCAN Dxxx
e tutti i suoi modelli
and all its models
et tous ses modèles
und seine Modelle
y todos sus modelos
sono conformi alle Direttive del Consiglio Europeo sottoelencate:
are in conformity with the requirements of the European Council Directives listed below:
sont conformes aux spécifications des Directives de l'Union Européenne ci-dessous:
den nachstehenden angeführten Direktiven des Europäischen Rats:
cumple con los requisitos de las Directivas del Consejo Europeo, según la lista siguiente:
89/336/EEC EMC Directive e 92/31/EEC, 93/68/EEC emendamenti successivi
and further amendments
et ses successifs amendements
und späteren Abänderungen
y succesivas enmiendas
Basate sulle legislazioni degli Stati membri in relazione alla compatibilità elettromagnetica ed alla sicurezza dei
prodotti.
On the approximation of the laws of Member States relating to electromagnetic compatibility and product safety.
Basée sur la législation des Etats membres relative à la compatibilité électromagnétique et à la sécurité des
produits.
Über die Annäherung der Gesetze der Mitgliedsstaaten in bezug auf elektromagnetische Verträglichkeit und
Produktsicherheit entsprechen.
Basado en la aproximación de las leyes de los Países Miembros respecto a la compatibilidad electromagnética y
las Medidas de seguridad relativas al producto.
Questa dichiarazione è basata sulla conformità dei prodotti alle norme seguenti:
This declaration is based upon compliance of the products to the following standards:
Cette déclaration repose sur la conformité des produits aux normes suivantes:
Diese Erklärung basiert darauf, daß das Produkt den folgenden Normen entspricht:
Esta declaración se basa en el cumplimiento de los productos con las siguientes normas:
EN 55022 (C A ITE), August 1994: L
LASS IMITS AND METHODS OF MEASUREMENTS
A A1 (C A ITE), October 2000:
MENDMENT LASS DISTURBANCE CHARACTERISTICS OF
TECHNOLOGY EQUIPMENT
EN 61000-6-2, October 2001: E LECTROMAGNETIC COMPATIBILITY (EMC).
P 6-2: G S - I
ART ENERIC TANDARDS MMUNITY FOR INDUSTRIAL
.
ENVIRONMENTS
March 1st, 2007
PowerScan
™
READERS
eine
dieser

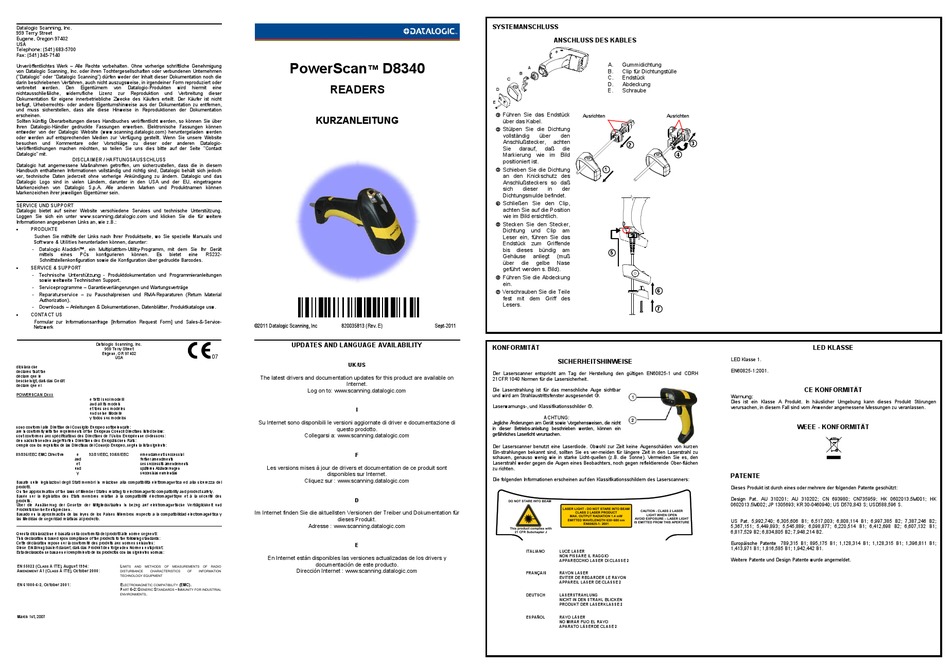

KURZANLEITUNG
Datalogic-
RS232-
©2011 Datalogic Scanning, Inc 820035813 (Rev. E)
UPDATES AND LANGUAGE AVAILABILITY
07
UK/US
The latest drivers and documentation updates for this product are available on
Internet.
Log on to: www.scanning.datalogic.com
I
Su Internet sono disponibili le versioni aggiornate di driver e documentazione di
questo prodotto.
Collegarsi a: www.scanning.datalogic.com
F
Les versions mises à jour de drivers et documentation de ce produit sont
disponibles sur Internet.
Cliquez sur : www.scanning.datalogic.com
D
Im Internet finden Sie die aktuellsten Versionen der Treiber und Dokumentation für
dieses Produkt.
Adresse : www.scanning.datalogic.com
E
En Internet están disponibles las versiones actualizadas de los drivers y
documentación de este producto.
OF RADIO
Dirección Internet : www.scanning.datalogic.com
INFORMATION
SYSTEMANSCHLUSS
ANSCHLUSS DES KABLES
D8340
A
B
C
D
E
 Führen Sie das Endstück
über das Kabel.
 Stülpen Sie die Dichtung
vollständig über den
Anschlußstecker, achten
Sie darauf, daß
Markierung wie im Bild
positioniert ist.
 Schieben Sie die Dichtung
an den Knickschutz des
Anschlußsteckers so daß
sich dieser in der
Dichtungsmulde befindet.
 Schließen Sie den Clip,
achten Sie auf die Position
wie im Bild ersichtlich.
 Stecken Sie den Stecker,
Dichtung und Clip am
Leser ein, führen Sie das
Endstück zum Griffende
bis dieses bündig am
Gehäuse anliegt (muß
über die gelbe Nase
geführt werden s. Bild).
 Führen Sie die Abdeckung
ein.
 Verschrauben Sie die Teile
fest mit dem Griff des
Lesers.
Sept-2011
KONFORMITÄT
SICHERHEITSHINWEISE
Der Laserscanner entspricht am Tag der Herstellung den gültigen EN60825-1 und CDRH
21CFR 1040 Normen für die Lasersicherheit.
Die Laserstrahlung ist für das menschliche Auge sichtbar
und wird am Strahlaustrittsfenster ausgesendet .
Laserwarnungs-, und Klassifikationsschilder .
ACHTUNG:
Jegliche Änderungen am Gerät sowie Vorgehensweisen, die nicht
in dieser Betriebs-anleitung beschrieben werden, können ein
gefährliches Laserlicht verursachen.
Der Laserscanner benutzt eine Laserdiode. Obwohl zur Zeit keine Augenschäden von kurzen
Ein-strahlungen bekannt sind, sollten Sie es ver-meiden für längere Zeit in den Laserstrahl zu
schauen, genauso wenig wie in starke Licht-quellen (z.B. die Sonne). Vermeiden Sie es, den
Laserstrahl weder gegen die Augen eines Beobachters, noch gegen reflektierende Ober-flächen
zu richten.
Die folgenden Informationen erscheinen auf den Klassifikationsschildern des Laserscanners:
DO NOT STARE INTO BEAM
LASER LIGHT - DO NOT STARE INTO BEAM
This product complies with
21 CFR Subchapter J
ITALIANO LUCE LASER
NON FISSARE IL RAGGIO
APPARECCHIO LASER DI CLASSE 2
FRANÇAIS RAYON LASER
EVITER DE REGARDER LE RAYON
APPAREIL LASER DE CLASSE 2
DEUTSCH LASERSTRAHLUNG
NICHT IN DEN STRAHL BLICKEN
PRODUKT DER LASERKLASSE 2
ESPAÑOL RAYO LÁSER
NO MIRAR FIJO EL RAYO
APARATO LÁSERDE CLASE 2
A. Gummidichtung
B. Clip für Dichtungstülle
C. Endstück
D. Abdeckung
E. Schraube
Ausrichten Ausrichten
3
2
die
4
1
5
6
7
LED Klasse 1.
EN60825-1:2001.
Warnung:
Dies ist ein Klasse A Produkt. In häuslicher Umgebung kann dieses Produkt Störungen
verursachen, in diesem Fall sind vom Anwender angemessene Messungen zu veranlassen.
PATENTE
Dieses Produkt ist durch eines oder mehrere der folgenden Patente geschützt:
Design Pat. AU 310201; AU 310202; CN 693980; CN735959; HK 0602013.5M001; HK
0602013.5M002; JP 1305693; KR 30-0460940; US D570,843 S; USD588,596 S.
CAUTION - CLASS 2 LASER
CLASS 2 LASER PRODUCT
LIGHT WHEN OPEN
MAX. OUTPUT RADIATION 1.4 mW
AVOID EXPOSURE – LASER LIGHT
EMITTED WAVELENGTH 630~680 nm US Pat. 5,992,740; 6,305,606 B1; 6,517,003; 6,808,114 B1; 6,997,385 B2; 7,387,246 B2;
IS EMITTED FROM THIS APERTURE
EN60825-1: 2001
5,367,151; 5,449,893; 5,545,889; 6,098,877; 6,220,514 B1; 6,412,698 B2; 6,607,132 B1;
6,817,529 B2; 6,834,805 B2; 7,948,214 B2.
Europäische Patente 789,315 B1; 895,175 B1; 1,128,314 B1; 1,128,315 B1; 1,396,811 B1;
1,413,971 B1; 1,816,585 B1; 1,942,442 B1.
Weitere Patente und Design Patente wurde angemeldet.
LED KLASSE
CE KONFORMITÄT
WEEE - KONFORMITÄT
