6

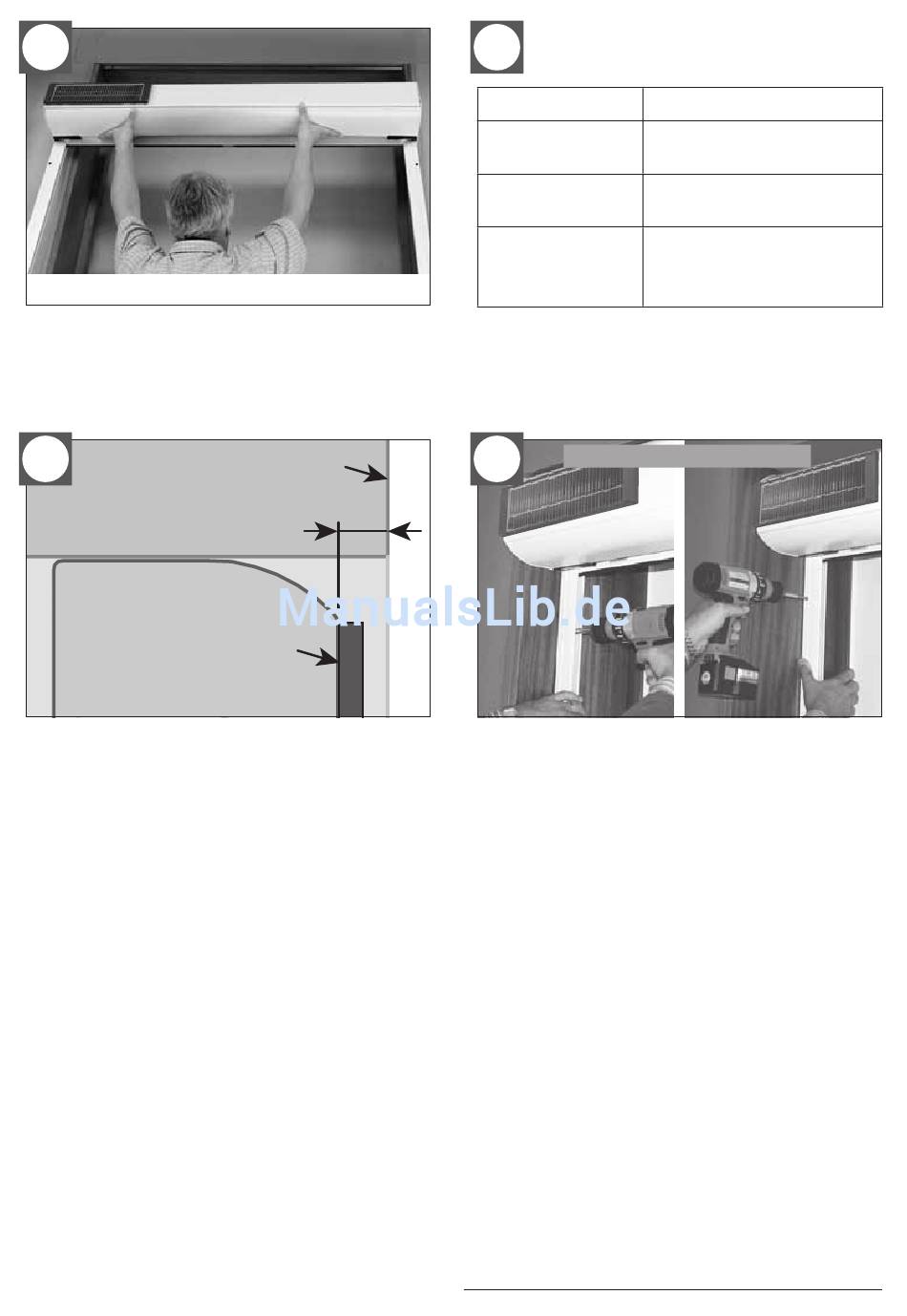

Richten Sie den Rollladen in der Öffnung
auf.
8
40 mm maxi
Fotovoltaik-Zelle
Bei Einbau Nr. 1, 2 oder 3, soll der
Abstand zwischen Außenwand und
Rollladenkasten nicht mehr als 40 mm
betragen.
rC7 0425 01
Außenwand
7
Befestigung der Führungsschienen
untergrund
eisen / alu
Holz / PVC
mauerwerk
Verwenden Sie Schrauben aus rostfreiem
Edelstahl bzw Dracomet
(Schraubenmaterial nicht mitgeliefert).
9
Nr. 1 - 2 - 3
Befestigen Sie die Führungsschienen. Bei
Einbausituation Nr. 4 oder 5, mit Zapfen
verschließen.
montage anleitung // november 2011 // seite 4
www.bubendorff.com
schraubenmaterial
Blechschraube
TCB 4,2 x 15
PVC-Schraube
TCB 4,3 x 25
PVC-Schraube
TCB 4,3 x 40 +
Dübel S5 (Ø 5 x 25)
Einbauarten
Nr. 4 - 5
