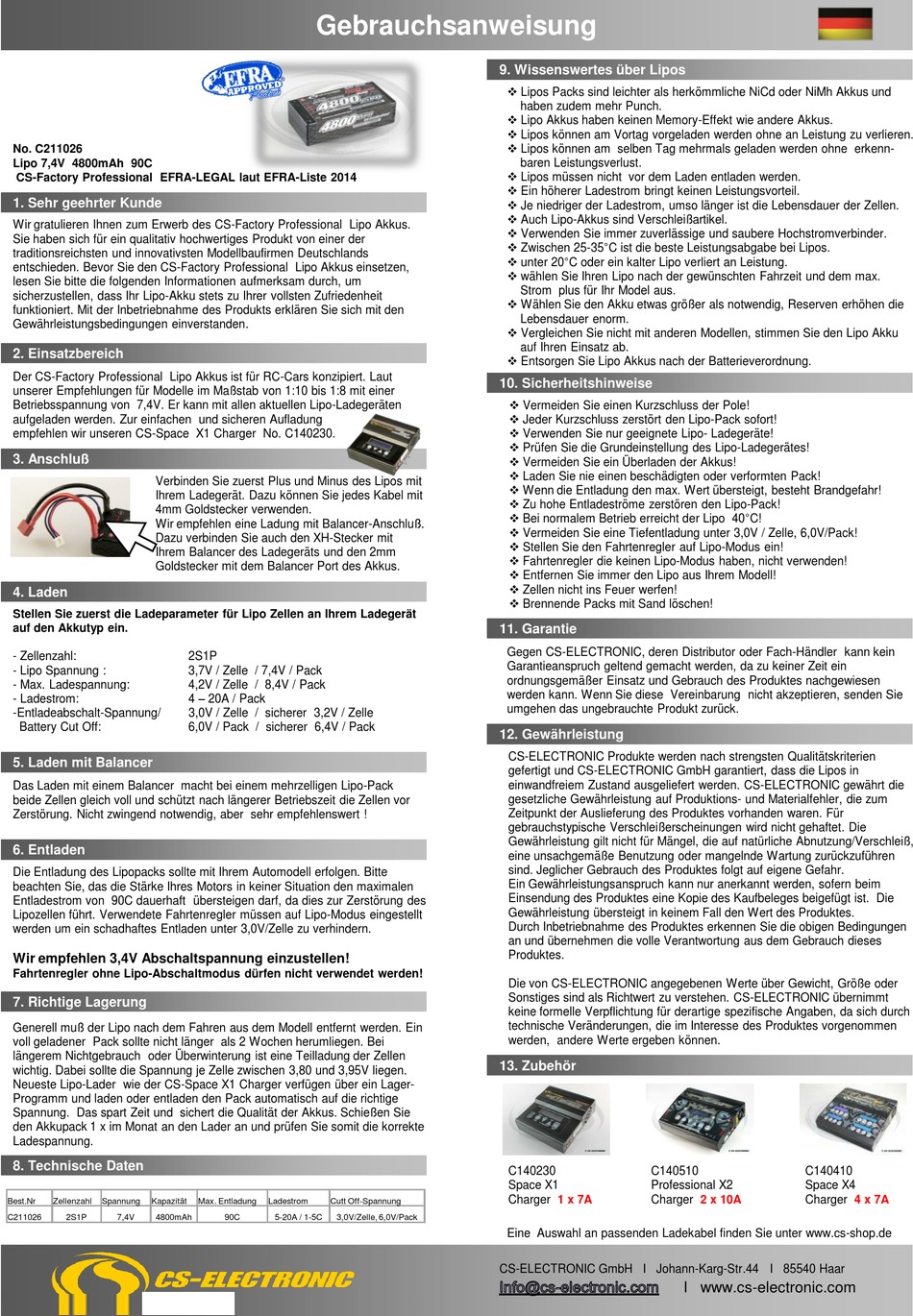

CS-Electronic C211026 Gebrauchsanweisung

No. C211026
Lipo 7,4V 4800mAh 90C
CS-Factory Professional EFRA-LEGAL laut EFRA-Liste 2014
1. Sehr geehrter Kunde
Wir gratulieren Ihnen zum Erwerb des CS-Factory Professional Lipo Akkus.
Sie haben sich für ein qualitativ hochwertiges Produkt von einer der
traditionsreichsten und innovativsten Modellbaufirmen Deutschlands
entschieden. Bevor Sie den CS-Factory Professional Lipo Akkus einsetzen,
lesen Sie bitte die folgenden Informationen aufmerksam durch, um
sicherzustellen, dass Ihr Lipo-Akku stets zu Ihrer vollsten Zufriedenheit
funktioniert. Mit der Inbetriebnahme des Produkts erklären Sie sich mit den
Gewährleistungsbedingungen einverstanden.
2. Einsatzbereich
Der CS-Factory Professional Lipo Akkus ist für RC-Cars konzipiert. Laut
unserer Empfehlungen für Modelle im Maßstab von 1:10 bis 1:8 mit einer
Betriebsspannung von 7,4V. Er kann mit allen aktuellen Lipo-Ladegeräten
aufgeladen werden. Zur einfachen und sicheren Aufladung
empfehlen wir unseren CS-Space X1 Charger No. C140230.
3. Anschluß
Verbinden Sie zuerst Plus und Minus des Lipos mit
Ihrem Ladegerät. Dazu können Sie jedes Kabel mit
4mm Goldstecker verwenden.
Wir empfehlen eine Ladung mit Balancer-Anschluß.
Dazu verbinden Sie auch den XH-Stecker mit
Ihrem Balancer des Ladegeräts und den 2mm
Goldstecker mit dem Balancer Port des Akkus.
4. Laden
Stellen Sie zuerst die Ladeparameter für Lipo Zellen an Ihrem Ladegerät
auf den Akkutyp ein.
- Zellenzahl:
- Lipo Spannung :
- Max. Ladespannung:
- Ladestrom:
-Entladeabschalt-Spannung/
Battery Cut Off:
5. Laden mit Balancer
Das Laden mit einem Balancer macht bei einem mehrzelligen Lipo-Pack
beide Zellen gleich voll und schützt nach längerer Betriebszeit die Zellen vor
Zerstörung. Nicht zwingend notwendig, aber sehr empfehlenswert !
6. Entladen
Die Entladung des Lipopacks sollte mit Ihrem Automodell erfolgen. Bitte
beachten Sie, das die Stärke Ihres Motors in keiner Situation den maximalen
Entladestrom von 90C dauerhaft übersteigen darf, da dies zur Zerstörung des
Lipozellen führt. Verwendete Fahrtenregler müssen auf Lipo-Modus eingestellt
werden um ein schadhaftes Entladen unter 3,0V/Zelle zu verhindern.
Wir empfehlen 3,4V Abschaltspannung einzustellen!
Fahrtenregler ohne Lipo-Abschaltmodus dürfen nicht verwendet werden!
7. Richtige Lagerung
Generell muß der Lipo nach dem Fahren aus dem Modell entfernt werden. Ein
voll geladener Pack sollte nicht länger als 2 Wochen herumliegen. Bei
längerem Nichtgebrauch oder Überwinterung ist eine Teilladung der Zellen
wichtig. Dabei sollte die Spannung je Zelle zwischen 3,80 und 3,95V liegen.
Neueste Lipo-Lader wie der CS-Space X1 Charger verfügen über ein Lager-
Programm und laden oder entladen den Pack automatisch auf die richtige
Spannung. Das spart Zeit und sichert die Qualität der Akkus. Schießen Sie
den Akkupack 1 x im Monat an den Lader an und prüfen Sie somit die korrekte
Ladespannung.
8. Technische Daten
Best.Nr Zellenzahl Spannung Kapazität
C211026 2S1P 7,4V 4800mAh
Gebrauchsanweisung
2S1P
3,7V / Zelle / 7,4V / Pack
4,2V / Zelle / 8,4V / Pack
4 – 20A / Pack
3,0V / Zelle / sicherer 3,2V / Zelle
6,0V / Pack / sicherer 6,4V / Pack
Max. Entladung Ladestrom Cutt Off-Spannung
90C 5-20A / 1-5C 3,0V/Zelle, 6,0V/Pack
Logo CS-ELECTRONIC
9. Wissenswertes über Lipos
 Lipos Packs sind leichter als herkömmliche NiCd oder NiMh Akkus und
haben zudem mehr Punch.
 Lipo Akkus haben keinen Memory-Effekt wie andere Akkus.
 Lipos können am Vortag vorgeladen werden ohne an Leistung zu verlieren.
 Lipos können am selben Tag mehrmals geladen werden ohne erkenn-
baren Leistungsverlust.
 Lipos müssen nicht vor dem Laden entladen werden.
 Ein höherer Ladestrom bringt keinen Leistungsvorteil.
 Je niedriger der Ladestrom, umso länger ist die Lebensdauer der Zellen.
 Auch Lipo-Akkus sind Verschleißartikel.
 Verwenden Sie immer zuverlässige und saubere Hochstromverbinder.
 Zwischen 25-35°C ist die beste Leistungsabgabe bei Lipos.
 unter 20°C oder ein kalter Lipo verliert an Leistung.
 wählen Sie Ihren Lipo nach der gewünschten Fahrzeit und dem max.
Strom plus für Ihr Model aus.
 Wählen Sie den Akku etwas größer als notwendig, Reserven erhöhen die
Lebensdauer enorm.
 Vergleichen Sie nicht mit anderen Modellen, stimmen Sie den Lipo Akku
auf Ihren Einsatz ab.
 Entsorgen Sie Lipo Akkus nach der Batterieverordnung.
10. Sicherheitshinweise
 Vermeiden Sie einen Kurzschluss der Pole!
 Jeder Kurzschluss zerstört den Lipo-Pack sofort!
 Verwenden Sie nur geeignete Lipo- Ladegeräte!
 Prüfen Sie die Grundeinstellung des Lipo-Ladegerätes!
 Vermeiden Sie ein Überladen der Akkus!
 Laden Sie nie einen beschädigten oder verformten Pack!
 Wenn die Entladung den max. Wert übersteigt, besteht Brandgefahr!
 Zu hohe Entladeströme zerstören den Lipo-Pack!
 Bei normalem Betrieb erreicht der Lipo 40°C!
 Vermeiden Sie eine Tiefentladung unter 3,0V / Zelle, 6,0V/Pack!
 Stellen Sie den Fahrtenregler auf Lipo-Modus ein!
 Fahrtenregler die keinen Lipo-Modus haben, nicht verwenden!
 Entfernen Sie immer den Lipo aus Ihrem Modell!
 Zellen nicht ins Feuer werfen!
 Brennende Packs mit Sand löschen!
11. Garantie
Gegen CS-ELECTRONIC, deren Distributor oder Fach-Händler kann kein
Garantieanspruch geltend gemacht werden, da zu keiner Zeit ein
ordnungsgemäßer Einsatz und Gebrauch des Produktes nachgewiesen
werden kann. Wenn Sie diese Vereinbarung nicht akzeptieren, senden Sie
umgehen das ungebrauchte Produkt zurück.
12. Gewährleistung
CS-ELECTRONIC Produkte werden nach strengsten Qualitätskriterien
gefertigt und CS-ELECTRONIC GmbH garantiert, dass die Lipos in
einwandfreiem Zustand ausgeliefert werden. CS-ELECTRONIC gewährt die
gesetzliche Gewährleistung auf Produktions- und Materialfehler, die zum
Zeitpunkt der Auslieferung des Produktes vorhanden waren. Für
gebrauchstypische Verschleißerscheinungen wird nicht gehaftet. Die
Gewährleistung gilt nicht für Mängel, die auf natürliche Abnutzung/Verschleiß,
eine unsachgemäße Benutzung oder mangelnde Wartung zurückzuführen
sind. Jeglicher Gebrauch des Produktes folgt auf eigene Gefahr.
Ein Gewährleistungsanspruch kann nur anerkannt werden, sofern beim
Einsendung des Produktes eine Kopie des Kaufbeleges beigefügt ist. Die
Gewährleistung übersteigt in keinem Fall den Wert des Produktes.
Durch Inbetriebnahme des Produktes erkennen Sie die obigen Bedingungen
an und übernehmen die volle Verantwortung aus dem Gebrauch dieses
Produktes.
Die von CS-ELECTRONIC angegebenen Werte über Gewicht, Größe oder
Sonstiges sind als Richtwert zu verstehen. CS-ELECTRONIC übernimmt
keine formelle Verpflichtung für derartige spezifische Angaben, da sich durch
technische Veränderungen, die im Interesse des Produktes vorgenommen
werden, andere Werte ergeben können.
13. Zubehör
C140230 C140510
Space X1 Professional X2
Charger 1 x 7A Charger
Eine Auswahl an passenden Ladekabel finden Sie unter www.cs-shop.de
CS-ELECTRONIC GmbH I Johann-Karg-Str.44 I 85540 Haar
C140410
Space X4
2 x 10A Charger 4 x 7A
I www.cs-electronic.com
