Dynapro: Bohrlehre für Schubkasten
Dynapro: Drawer drilling template
71955-00 - 09/2010
Bedienungsanleitung l User instructions

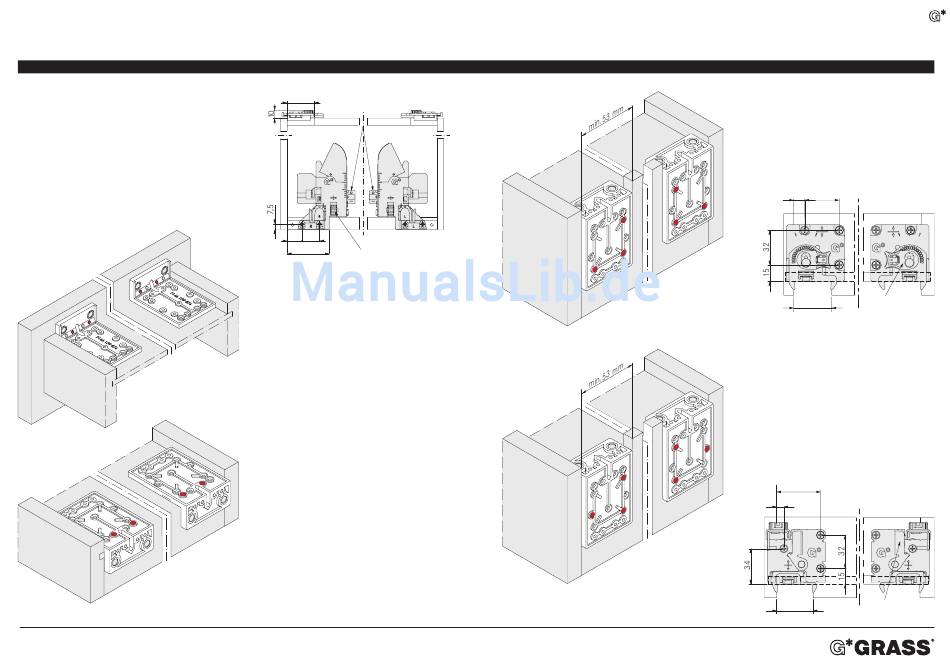

Befestigungsposition Rastkupplung
für Abbildung A1, A2, A3.
Fixing position for front fixing bracket for
Step A1, A2, A3.
www.grass.at, info@grass.eu
2/4
min. 35
HV +3,5mm
19 23
min. 55
SV ±1,5mm
A2
Bohrungen für Rastkupplung in die
vormontierte Front.
Guide holes for front fixing bracket
into the pre-fitted front.
Bohrungen unten 25° schräg in die
Front bohren.
Carry out drilling into the front at an
angle of 25°.
A3
Bohrungen für Rastkupplung ohne
Front.
Guide holes for front fixing bracket
without front.
3/4
DEU l ENG
DEU
B1
Bohrungen für Verstelladapter.
Guide holes for adjustment adapter.
Befestigungsposition Verstelladapter.
Fixing position for adjustment adapter.
10
32
min. 35
NV +4mm
B2
Bohrungen für Verstelladapter
Tipmatic Plus.
Guide holes for adjustment adapter
Tipmatic Plus.
Befestigungsposition Verstelladapter
Tipmatic Plus.
Fixing position for adjustment adapter
Tipmatic Plus.
42
7
min. 35
NV +4mm
