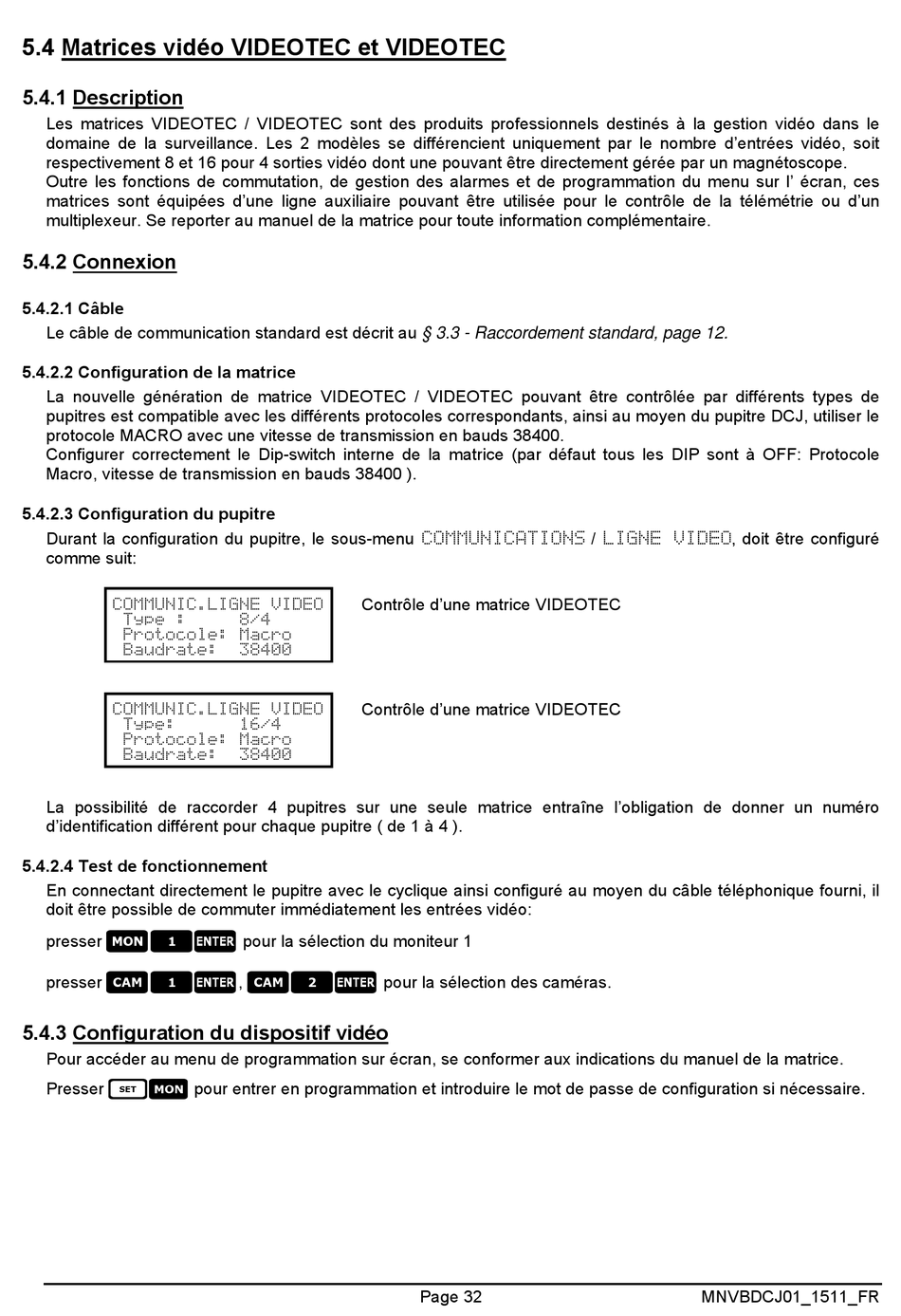

5.4 Matrices vidéo VIDEOTEC et VIDEOTEC

5.4.1 Description

Les matrices VIDEOTEC / VIDEOTEC sont des produits professionnels destinés à la gestion vidéo dans le
domaine de la surveillance. Les 2 modèles se différencient uniquement par le nombre d'entrées vidéo, soit
respectivement 8 et 16 pour 4 sorties vidéo dont une pouvant être directement gérée par un magnétoscope.
Outre les fonctions de commutation, de gestion des alarmes et de programmation du menu sur l' écran, ces
matrices sont équipées d'une ligne auxiliaire pouvant être utilisée pour le contrôle de la télémétrie ou d'un
multiplexeur. Se reporter au manuel de la matrice pour toute information complémentaire.

5.4.2 Connexion

5.4.2.1 Câble
Le câble de communication standard est décrit au § 3.3 - Raccordement standard, page 12.
5.4.2.2 Configuration de la matrice
La nouvelle génération de matrice VIDEOTEC / VIDEOTEC pouvant être contrôlée par différents types de
pupitres est compatible avec les différents protocoles correspondants, ainsi au moyen du pupitre DCJ, utiliser le
protocole MACRO avec une vitesse de transmission en bauds 38400.
Configurer correctement le Dip-switch interne de la matrice (par défaut tous les DIP sont à OFF: Protocole
Macro, vitesse de transmission en bauds 38400 ).
5.4.2.3 Configuration du pupitre
Durant la configuration du pupitre, le sous-menu  / , doit être configuré
comme suit:










La possibilité de raccorder 4 pupitres sur une seule matrice entraîne l'obligation de donner un numéro
d'identification différent pour chaque pupitre ( de 1 à 4 ).
5.4.2.4 Test de fonctionnement
En connectant directement le pupitre avec le cyclique ainsi configuré au moyen du câble téléphonique fourni, il
doit être possible de commuter immédiatement les entrées vidéo:

presser

presser
5.4.3 Configuration du dispositif vidéo
Pour accéder au menu de programmation sur écran, se conformer aux indications du manuel de la matrice.

Presser
Contrôle d'une matrice VIDEOTEC
Contrôle d'une matrice VIDEOTEC
pour la sélection du moniteur 1

,
pour entrer en programmation et introduire le mot de passe de configuration si nécessaire.
pour la sélection des caméras.
