CERA-Design Volare Anleitung Seite 7

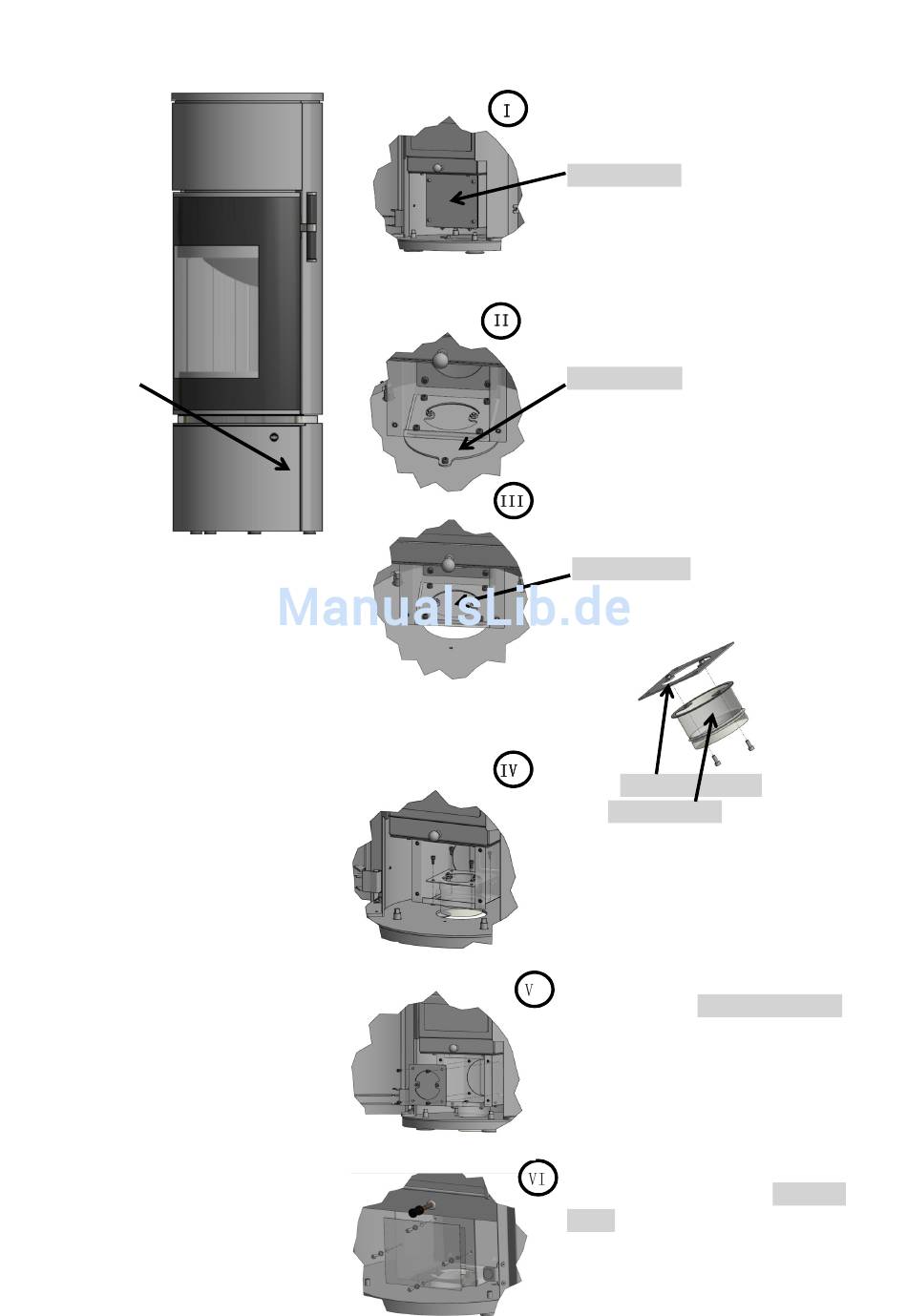

Montage des VOLARE-Zuluftstutzens „unten"
Hier auf das
CERA-Logo
drücken und
Tür
aufziehen
Um den Zuluftstutzen unten zu
montieren, muss zuerst das
Abdeckblech der Zulufteinheit
abgenommen werden. Dieses
finden Sie – wenn die untere
Bedientür geöffnet wird – unterhalb
des Luftregulierhebels
Dann muss die im Boden des
Volare eingeschraubte
Abdeckplatte abgeschraubt werden
(4 Zylinderkopf-Schrauben SW 4
mm).
Jetzt muss die im Boden der
Zulufteinheit eingeschraubte
Adapterplatte abgeschraubt
werden (4 Zylinderkopf-Schrauben
SW 4 mm).
Diese Adapter- platte wird mit
dem Zuluftstutzen verschraubt
(2 x Zyl.-Kopf-Schraube SW 4 mm),
durch die Öffnung im Boden der
Zulufteinheit gesteckt und hier wieder
(wie vorher) mit den 4 Schrauben incl.
Unterlegscheiben montiert.
Jetzt noch das Verschlussblech an
der Rückseite der Zulufteinheit
anschrauben.
Abschließend wird das Abdeck-
blech auf der Vordersiete der
Zulufteinheit wieder montiert.
