Installation

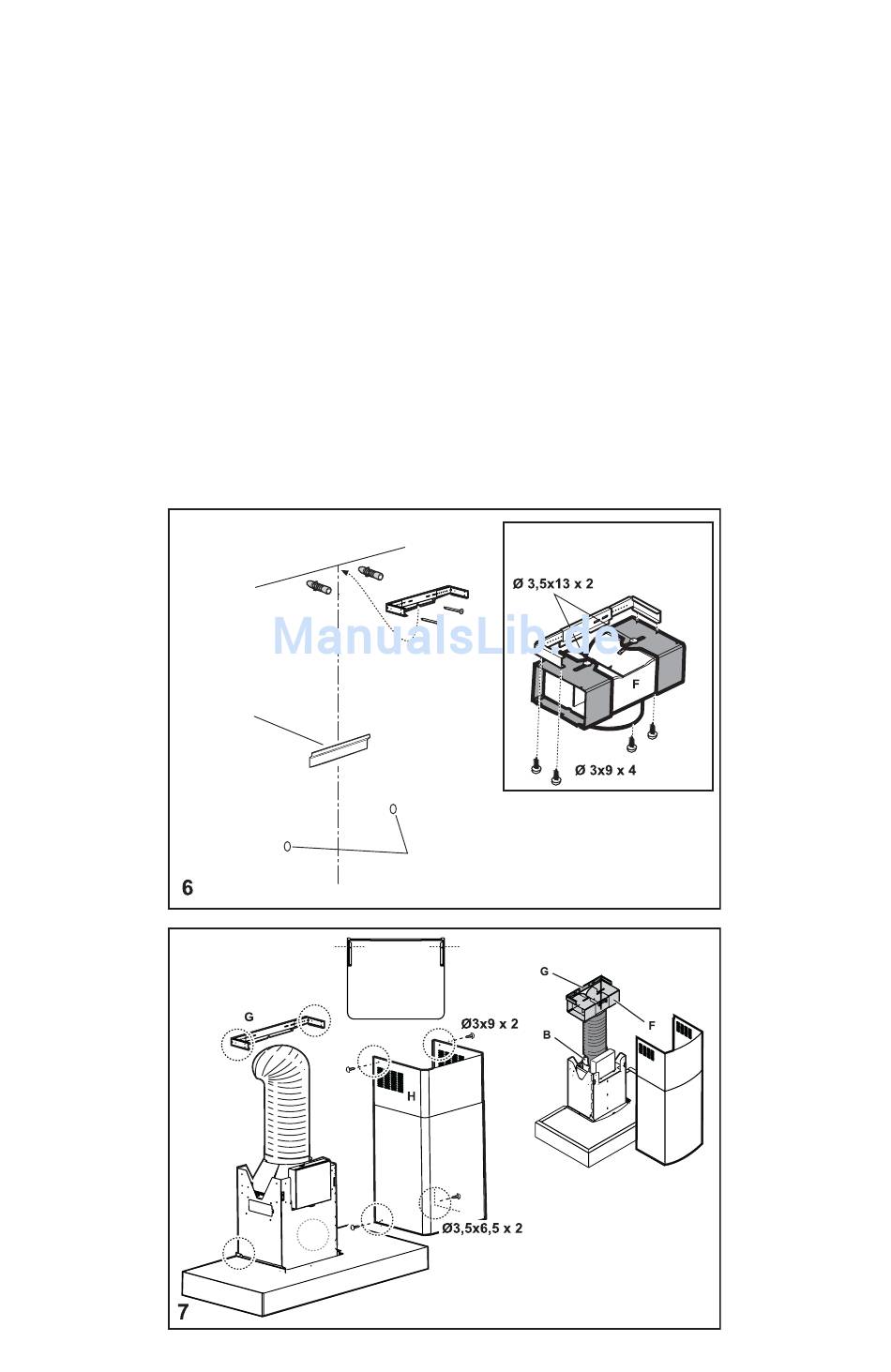

Abb. 6
• Den Kamin-Haltebügel G an die Wand unmittelbar
unterhalb der Decke befestigen und denselben
Haltebügel als Bohrbild verwenden (wenn
vorhanden, muss das kleine Langloch der Halterung
mit der zuvor an der Wand gezeichneten Linie
übereinstimmen). Mit einem Bleistift die 2 Löcher
markieren, bohren und die 2 Dübel einsetzen.
• Den Kamin-Halterbügel mit den 2 Schrauben an die
Wand befestigen.
Nur für die Umluftversion: Das Umlenkblech an
den Kamin-Haltebügel mit den 4 Schrauben
befestigen.
Abb. 7
• Die Dunstabzugshaube an den unteren Bügel
hängen.
• Die Dunstabzugshaube endgültig mit den Schrauben
und Unterlegscheiben befestigen.
Unterer Haltebügel
• Das Rohr für den Rauchablass an die
Befestigungsschelle oberhalb des Motors
anschließen (Rohr und Befestigungsschelle werden
nicht mitgeliefert und müssen gesondert bezogen
werden). Das andere Ende der Rohrleitung muss an
die Dunstabzugshaube geschlossen werden. Soll die
Dunstabzugshaube in der Umluftversion verwendet
werden, dann muss das andere Ende der
Rohrleitung an die Verbindungsschelle des
Umlenkblechs F geschlossen werden.
• Den elektrischen Anschluss vornehmen.
• Die Kamine montieren und oben mit 2 Schrauben
an den Kamin-Haltebügel "G" befestigen.
• Das untere Kaminteil verschieben, bis es das
gesamte Absaugaggregat deckt, und es in den Sitz
oberhalb der Dunstabzugshaube einsetzen und mit
2 Schrauben an die Dunstabzugshaube befestigen.
Kamin-
Haltebügel
Mittellinie
Position der unteren
Befestigungsvorrichtung
Obere
Leitungsabdeckung
9
Kamin-Haltebügel
Nur für die Umluftversion
