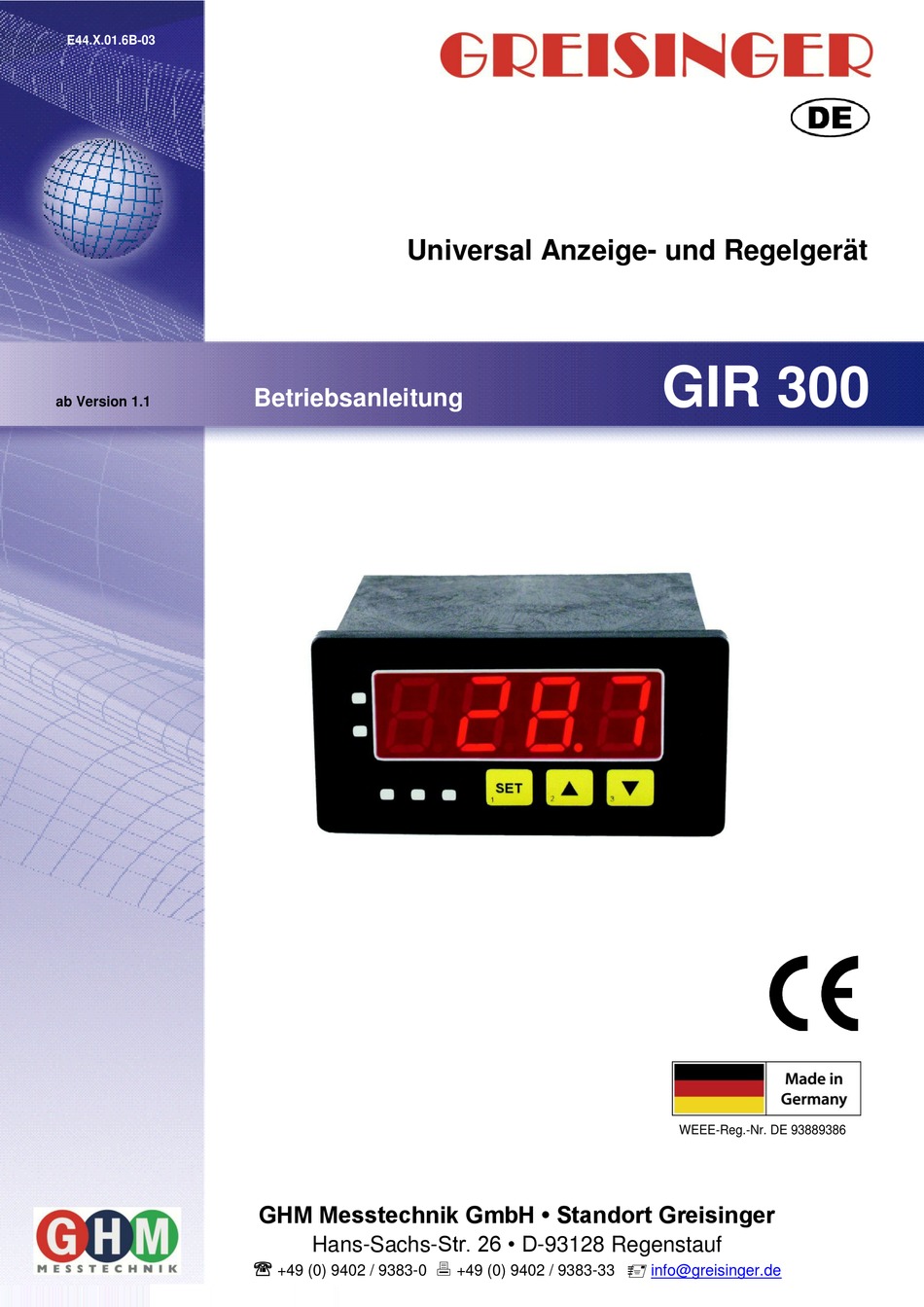

- Seite 1 E44.X.01.6B-03 Universal Anzeige- und Regelgerät GIR 300 Betriebsanleitung ab Version 1.1 WEEE-Reg.-Nr. DE 93889386 GHM Messtechnik GmbH • Standort Greisinger Hans-Sachs-Str. 26 • D-93128 Regenstauf +49 (0) 9402 / 9383-0 +49 (0) 9402 / 9383-33 info@greisinger.de...
-
Seite 2: Inhaltsverzeichnis
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 2 von 28 Inhaltsverzeichnis ALLGEMEINER HINWEIS ............................3 BESTIMMUNGSGEMÄßE VERWENDUNG ......................3 SICHERHEIT ................................4 ........................4 ICHERHEITSZEICHEN UND YMBOLE ............................4 ICHERHEITSHINWEISE ........................... 4 UALIFIZIERTES ERSONAL ELEKTRISCHER ANSCHLUSS ..........................5 ............................5 NSCHLUSSBELEGUNG .............................. -
Seite 3: Allgemeiner Hinweis
übergeordneten Rechner erlaubt und das Gerät zu einem vollwertigen EASYBus-Modul macht. Der GIR 300 wird geprüft und komplett kalibriert geliefert. Damit der GIR 300 betriebsbereit ist, muss es aber noch für die jeweilige Anwendung konfi- guriert werden. -
Seite 4: Sicherheit
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 4 von 28 Sicherheit 3.1 Sicherheitszeichen und Symbole Warnhinweise sind in diesem Dokument wie folgt gekennzeichnet: Warnung! Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung. Achtung! Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbeachtung Schäden am Gerät bzw. -
Seite 5: Elektrischer Anschluss
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 5 von 28 Elektrischer Anschluss Der Anschluss bzw. die Inbetriebnahme darf nur durch fachlich qualifizierte Personen erfolgen. Bei falschem Anschluss kann das Anzeigegerät zerstört werden -- Kein Garantieanspruch! ! Beachten Sie unbedingt die max. zulässigen Anschlusswerte ! 4.1 Anschlussbelegung... -
Seite 6: Eingangssignal Anschließen
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 6 von 28 4.3 Eingangssignal anschließen Beachten Sie beim Anschluss unbedingt die für den jeweiligen Eingang zulässigen Grenzwerte. Eine Überlastung des Einganges kann zur Zerstörung des Gerätes führen. 4.3.1 Anschluss eines Pt 100 oder Pt 1000 Temperaturfühlers bzw. Thermoelementes... -
Seite 7: Anschluss Eines 0-1V, 0-2V Oder 0-10V Messumformers In 3-Leiter-Technik
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 7 von 28 4.3.4 Anschluss eines 0-1V, 0-2V oder 0-10V Messumformers in 3-Leiter-Technik Netzteil: für Transmitter 0-1(10)V Sig. Transmitter 1V / 2V 1V / 2V 0-1(10)V Sig. Transmitter Netzteil: 9-28 VDC Netzteil: 9-28 VDC... - Seite 8 E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 8 von 28 Netzteil: für Geber Sig. Geber Sig. Geber Netzteil: 9-28 VDC Netzteil: 9-28 VDC Anschluss eines Gebers (mit getr. Versorgung) Anschluss eines Gebers (ohne eigene Versorgung) mit TTL- oder PNP-Ausgang mit TTL- oder PNP-Ausgang Netzteil: für Geber...
-
Seite 9: Anschluss Eines Zählsignals
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 9 von 28 4.3.7 Anschluss eines Zählsignals Wie bei der Frequenz- und Drehzahlmessung kann bei der Gerätekonfiguration zwischen 3 unterschiedlichen Eingangs-Signalarten ausgewählt werden. Der Anschluss des Sensorsignals für Zählsignal erfolgt wie bei Frequenz- und Drehzahlmessung. -
Seite 10: Schaltausgänge Anschließen
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 10 von 28 4.4 Schaltausgänge anschließen Hinweis: Um einen ungewollten oder falschen Schaltvorgang bei der Gerätekonfiguration zu vermeiden, empfehlen wir den Anschluss der Schaltausgänge erst nach der Konfiguration der gewünsch- ten Schaltart durchzuführen. -
Seite 11: Konfiguration
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 11 von 28 Konfiguration Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Konfigurati- on des Geräts abgebrochen. Gegebenenfalls bereits getätigte Änderungen werden hierbei nicht gespeichert und gehen somit verloren! Hinweis: Die Tasten 2 und 3 sind bei der Eingabe von Werten mit einer 'Roll-Funktion' ausgestattet. -
Seite 12: Spannungs - Und Strommessung (0-50 M V, 0-1V, 0-2V, 0-10V, 0-20 M A, 4-20 M A)
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 12 von 28 Übersicht der einzustellenden Parameter bei den unterschiedlichen Messarten: T.RES T.TC FREQ [O.VP [O.DN SER, Messart Eingangssignal / Sensor Signalflanke Vorteiler Eingangssignal Low Eingangssignal High Dezimalpunkt Anzeige Low Anzeige High Temperatureinheit... - Seite 13 E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 13 von 28 Taste 1 erneut drücken. In der Anzeige erscheint “Li“ (Limit = Messbereichsbegrenzung). Mit den Tasten 2 und 3 gewünschte Messbereichsbegrenzung wählen. Anzeige Messbereichsbegrenzung Anmerkung Überschreitung der Messbereichsgrenzen um Deaktiviert ca. 10% zulässig.
-
Seite 14: Temperaturmessung (P T 100, P T 1000 Und Thermoelemente Typ J, K, N, Soder T)
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 14 von 28 5.3 Temperaturmessung (Pt 100, Pt 1000 und Thermoelemente Typ J, K, N, S oder T) Dieses Kapitel beschreibt die Konfiguration des Gerätes für Temperaturmessung mit Platin-Temperatursensoren oder Thermoelemente. Diese Anweisung setzt voraus, dass Sie, entsprechend der Anweisung unter Kapitel 5.1. als Messart “t.res“... -
Seite 15: Frequenzmessung (Ttl, Schaltkontakt)
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 15 von 28 5.4 Frequenzmessung (TTL, Schaltkontakt) Dieses Kapitel beschreibt die Konfiguration des Gerätes für Frequenzmessung. Diese Anweisung setzt voraus, dass, Sie, entsprechend der Anweisung unter Kapitel 5.1 als Messart “FrEq“ gewählt haben. In der Anzeige muss “InP“ stehen. -
Seite 16: Drehzahlmessung (Ttl, Schaltkontakt)
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 16 von 28 Messbereich ist genau auf die Messfrequenz- grenzen begrenzt. Bei Über-/Unterschreitung (Anzeige Messbereichsgrenze) on.rG aktiv, wird die Anzeigebereichsgrenze angezeigt. [z.B. für Feuchte: bei Unter-/Überschreitung wird weiter 0% bzw. 100% angezeigt] Hinweis: Bei einer Überschreitung der max. -
Seite 17: Auf-/Abwärtszähler
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 17 von 28 Damit ist die Anpassung des Gerätes an Ihre Signalquelle abgeschlossen. Sie müssen jetzt noch die Ausgänge des Gerätes konfigurieren. Bei nochmaligem Drücken von Taste 1 erscheint in der Anzeige “outP“. (Output) OVTP Es folgt nun die Konfiguration des Ausganges - folgen Sie hierzu den Anweisungen in Kapitel 5.8. - Seite 18 E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 18 von 28 Durch die Eingabe eines Vorteilers von 1000 gelangt jeder tausendste Impulse zur Weiter- verarbeitung – mit somit 5000 Werten ist der Messbereich des Gerätes noch nicht über- schritten. Den eingestellten Wert mit Taste 1 bestätigen. In der Anzeige steht wieder “diu“.
-
Seite 19: Schnitstellenbetrieb
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 19 von 28 5.7 Schnittstellenbetrieb Im Betriebsmodus “Schnittstellenbetrieb“ führt das Gerät keine selbständige Messung durch. Der Anzeigewert des Gerätes wird dem Gerät über die Schnittstelle gesendet. Die Reglerfunktion bzw. Alarmüberwachung des Anzeigewertes steht weiterhin zu Verfügung. - Seite 20 E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 20 von 28 Mit Taste 1 gewählte Ausgangsfunktion bestätigen. In der Anzeige erscheint wieder “outP“ Die folgend beschriebenen Einstellungen sind abhängig von der gewählten Ausgangsfunktion. Bei der Einstellung kann es deshalb vorkommen, dass bei der von Ihnen gewählten Ausgangsfunktion ein oder meh- rere Punkte nicht vorhanden sind.
-
Seite 21: Schaltpunkte Bzw. Alarmgrenzen Einstellen
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 21 von 28 Schaltpunkte bzw. Alarmgrenzen einstellen Anmerkung: In diesem Menü können alle relevanten Schaltpunkte und Alarmgrenzen eingestellt werden. (Wünschen Sie auch die Vorzugslage und Verzögerung der Schaltfunktion einzustellen, verwenden Sie bitte das Konfigurationsmenü des Gerätes) Je nachdem welche Ausgangsfunktion im Konfigurationsmenü... -
Seite 22: 2-Punkt-Regler, 3-Punkt-Regler
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 22 von 28 6.1 2-Punkt-Regler, 3-Punkt-Regler Dieses Kapitel beschreibt die Einstellung der Schaltpunkte bei Verwendung des Gerätes als 2-Punkt- bzw. 3-Punkt-Reglers. Diese Anweisung setzt voraus, dass Sie, entsprechend der Anweisung unter Kapitel 5.8, die Aus- gangsfunktion “2P“... -
Seite 23: Min-/Max-Alarm (Getrennt Oder Gemeinsam)
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 23 von 28 Taste 1 drücken. In der Anzeige erscheint nun “AL.Lo“. (Min-Alarmpunkt) AL.LO Mit den Tasten 2 und 3 den gewünschten Wert einstellen, bei dem Min-Alarm ausgelöst werden soll. Mit Taste 1 eingestellten Alarmpunkt bestätigen. In der Anzeige steht wieder “AL.Lo“. -
Seite 24: Offset- Und Steigungskorrektur
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 24 von 28 Offset- und Steigungskorrektur Die Offset- und Steigungskorrektur dient zum Ausgleich von Sensortoleranzen bzw. zur Feinjustierung von Abwei- chungen Ihres Messumformers bzw. Signalgebers. Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Offset-/ Steigungs- korrektur des Gerätes abgebrochen. -
Seite 25: Min-/Max-Wertspeicher
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 25 von 28 Min-/Max-Wertspeicher Das Gerät besitzt einen Min-/Max-Wertspeicher. Darin werden der niedrigste und der höchste Anzeigewert gespeichert. Abruf des Min.-Wertes: es wird kurz “Lo“ und anschließend für ca. 2 sec. der Min-Wert angezeigt. - Seite 26 E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 26 von 28 - Zähler rücksetzen. Err.3 Anzeigebereich überschritten Diese Fehlermeldung signalisiert, dass der max. mögliche Anzeigebereich von 9999 Digit des Gerä- tes überschritten wird. Mögliche Fehlerursache: - Skalierung fehlerhaft - Zählerüberlauf Abhilfe: - Die Fehlermeldung wird zurückgesetzt, sobald der Anzeigewert...
-
Seite 27: Technische Daten
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 27 von 28 11 Technische Daten Max. Anschlussdaten: siehe Kapitel 4.2 Messeingänge: Universaleingang für Messart Eingangssignal Messbereich Auflösung Bemerkung Spannungssignal 0 – 10 V 0 ... 10 V Ri > 300 kOhm 0 – 2 V 0 ... -
Seite 28: Rücksendung Und Entsorgung
E44.X.00.6B-03 Anschluss- und Betriebsanleitung GIR 300 Seite 28 von 28 Messrate: ca. 100 Messungen / sec. (bei Normsignal) bzw. ca. 4 Messungen / sec. (bei Temperaturmessung) bzw. ca. 4 Messungen / sec. (bei Frequenz, rpm mit f > 4 Hz) bzw. entsprechend f (bei f < 4 Hz) Ausgänge:...
