Installationshandbuch
DORMA
MUXD 19"
(B6L 19'')
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dorma MUXD 19"

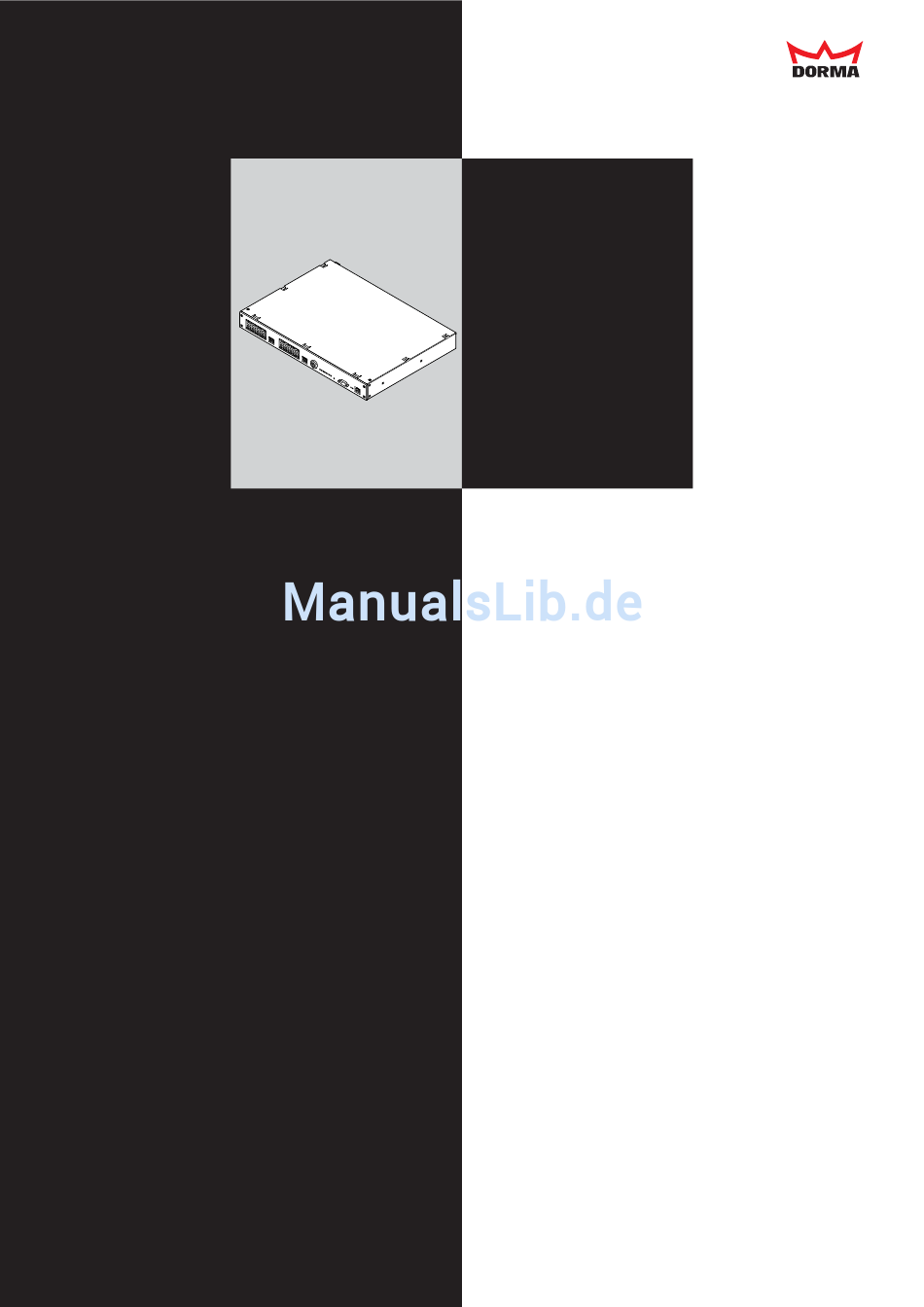

  • Seite 1 Installationshandbuch DORMA MUXD 19" (B6L 19'')
  • Seite 3: Inhaltsverzeichnis

    MUXD 19" (B6L 19") Inhaltsverzeichnis Inhaltsverzeichnis 1. Allgemeines ......4 4.2 Einschalten ......16 1.1 Vorwort .
  • Seite 4: Allgemeines

    Lizenzen auf eigene oder fremde Patente oder andere Schutzrechte. Ohne Genehmigung von DORMA Time + Access GmbH ist es nicht gestattet, dieses Handbuch oder Teile daraus, außer für den eigenen Gebrauch, nachzudrucken, zu vervielfältigen oder Dritten zu überlassen. Alle Rechte vorbehalten.
  • Seite 5: Vorwort

    1. Allgemeines MUXD 19" (B6L 19") MUXD 19" (B6L 19") 1.1 Vorwort Dieses Installationshandbuch soll Ihnen den Anschluss und die Inbetriebnahme des B6L 19'' bzw. MUXD 19'' ermögli- chen. 1.2 Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich für die Verwendung in Zeiterfassungs- und Zutrittskontrollanlagen vorgesehen.
  • Seite 6: Weitere Informationsquellen

    MUXD 19" (B6L 19") 1. Allgemeines 1.4 Weitere Informationsquellen Auf Anfrage sind weitere Dokumente erhältlich. Allgemeine Installationsrichtlinien Vorgaben zur Planung von Zeiterfassungs- und Zutrittsanlagen mit unseren drahtgebundenen Komponenten. Planerhandbuch Systemübergreifende Lösungsbeispiele Kataloge 1.5 Entsorgung Dieses Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten hergestellt, die recycelt wer- den können.
  • Seite 7: Lieferumfang

    C 2 x Winkelprofil H 1 x Kaltgerätekabel (2,5m) D 4 x Senkschraube (nur bei 230/115V) E 4 x Scheiben I 1 x Anschlusskabel 24V (4m) (nur bei 24V) DORMA Montageanleitung 1.8 Varianten B6L 19'' MUXD 19'' ext. POWER ext. POWER...
  • Seite 8: Montage

    MUXD 19" (B6L 19") 2. Montage 2.1 Montagehinweis Das Gerät ist für die Montage in 19“-Serverschränken geeig- net. Für die Kabelabgänge und das 230V Anschlusskabel sollte zusätzlich in der Tiefe min. 100mm Freiraum einge- plant werden. 407 mm...
  • Seite 9: Montage 19" Schrank

    MUXD 19" (B6L 19") MUXD 19" (B6L 19") 2. Montage 2.2 Montage 19“ Schrank Winkelprofile anschrauben Für die Montage in einen 19“ Schrank, liegt das benötigte Montage material bei. Befestigen Sie die Winkelprofile mit den dazugehörigen Senkschrauben am Gerät (Abb. 9-1). Abb.
  • Seite 10: Öffnen Des Gehäuses

    MUXD 19" (B6L 19") MUXD 19" (B6L 19") 2. Montage 2.3 Öffnen des Gehäuses Zur Montage und Installation ist es erforderlich, die Gehäuseoberseite des Gerätes zu öffnen. Entfernen Sie dazu die linke und rechte Schraube mit einem Kreuz schrauben- dreher. Sie können nun die Gehäuseoberseite nach hinten schieben und nach oben entnehmen.
  • Seite 11: Spannungsversorgung

    MUXD 19" (B6L 19") MUXD 19" (B6L 19") 2. Montage 2.5 Spannungsversorgung 2.5.1 Gerätevarianten 230/115V Das Gerät verfügt in der Variante 230/115V über einen umschaltbaren Kaltgerätestecker, auf der Geräte rückseite. Im Auslieferungszustand ist dieser auf 230V geschaltet. Die Absicherung erfolgt primärseitig über eine Feinsicherung. Umschalten des Spannungsbereiches Abb.
  • Seite 12: Anschluss

    MUXD 19" (B6L 19") MUXD 19" (B6L 19") 3. Anschluss 3.1 RS485-Anschlussfelder Externes Anschlussfeld Internes Anschlussfeld 1. MUXD-Baugruppe 2. MUXD-Baugruppe RS485-1 RS485-2 CH5 CH6 CH7 CH8 Host CH5 CH6 CH7 CH8 Host CH1 CH2 CH1 CH2 CH3 CH4 Host Host SW501 SW501 SW302...
  • Seite 13: Rs485 Bus

    MUXD 19" (B6L 19") MUXD 19" (B6L 19") 3. Anschluss 3.2 RS485-Buss Die RS485-Anbindung kann frontseitig über die RJ45- Buchsen oder über das interne Anschlussfeld erfolgen. Die Kanäle (CH1 bis CH8, Host) dürfen nicht doppelt belegt werden. 3.2.1 Externes Anschlussfeld Der frontseitige RS485 Bus darf keinesfalls mit der LAN-Schnittstelle verbunden wer- den!
  • Seite 14: Zugentlastung

    MUXD 19" (B6L 19") 3. Anschluss 3.3 Zugentlastung Verwenden Sie bei der Verkabelung die Zugent lastung. Klappen Sie dann den Schirm ca. 10mm auf die Entfernen Sie die Ummantelung des Kabels Ummantelung zurück. Befestigen Sie nun das Kabel mittels zwischen Zugentlastung und Verbindungsklemmen. Kabelbinder auf der Zugentlastung.
  • Seite 15: Inbetriebnahme

    MUXD 19" (B6L 19") MUXD 19" (B6L 19") 4. Inbetriebnahme 4.1 Einstellungen 4.1.1 Busanschlusswiderstand Für jeden RS485 Bus gibt es schaltbare Abschlusswiderstände. Ist das Gerät erster oder letzter Busteilnehmer müssen die Busabschlusswiderstände zugeschaltet sein. Im Auslieferungzustand sind diese aktiviert. 4.1.2. Adresseinstellung Die Busadresse (0...31) wird über einen 8-pol.
  • Seite 16: Einschalten

    MUXD 19" (B6L 19") 4.2 Einschalten Zum Einschalten der 230/115V Version, betätigen Sie den Hauptschalter auf der Rückseite des Gerätes. 4.3 Optische Schnittstellen MUXD 19'' und B6L 19'' ext. POWER RS485-Bus, frontseitiger RJ45 STV Bedeutung Busrequest LED1 LED2 Busacknowledge Hinweis: Nach einem Reset wird auf den LED für 5sec die ein- gestellte MUXD-Busadresse angezeigt.
  • Seite 17: Optische Schnittstellen B6L 19

    MUXD 19" (B6L 19") MUXD 19" (B6L 19") 4. Inbetriebnahme 4.4 Optische Schnittstellen B6L 19'' ext. POWER 4.4.1 Internal Voltage Überwachung der internen Spannungen (nur TP4-Basiskarte) Bedeutung Mindestens eine auf der Baugruppe erzeugten POWER Spannung (2,5V; 3,3V; 5V) liegt außerhalb des Toleranzbereichs.
  • Seite 18: Subbus1 Activity

    MUXD 19" (B6L 19") MUXD 19" (B6L 19") 4. Inbetriebnahme 4.4.3 SubBus1 Activity Wird nicht verwendet. POWER 4.4.4 SubBus Power RS485 SubBus Versorgungsspannung Bedeutung Das Spannungspotential der SubBusse ist ausge- schaltet grün Das Spannungsversorgungspotential der SubBusse ist eingeschaltet. Eine Überlast der SubBus-Versorgungsspannung wurde erkannt.
  • Seite 19: Booking Activity

    MUXD 19" (B6L 19") MUXD 19" (B6L 19") 4. Inbetriebnahme 4.4.6 Booking Activity Buchungsaktivität OWER Bedeutung Zur Zeit wird keine Buchung verarbeitet. grün Eine Buchung wird verarbeitet. Fehler bei der Buchungsausführung gelb Erfolgreiche Buchungsausführung ohne Türöffnung 4.4.7 Tamper Status Sabotagestatus des Gerätes und daran angeschlossene Geräte OWER Bedeutung...
  • Seite 20: Lan Link / Speed

    MUXD 19" (B6L 19") MUXD 19" (B6L 19") 4. Inbetriebnahme 4.4.9 LAN Link / Speed Verbindungs- / Geschwindigkeitsanzeige der Ethernet Schnittstelle Bedeutung Keine Ethernetverbindung vorhanden. grün Ethernetverbindung mit einer Übertragungsrate von 100Mbit/s vorhanden. gelb Ethernetverbindung mit einer Übertragungsrate von 10Mbit/s vorhanden. 4.4.10 LAN Activity Ethernet Aktivität Bedeutung...
  • Seite 21: Wartung

    MUXD 19" (B6L 19") MUXD 19" (B6L 19") 5. Wartung 5.1 Wartung und Störungssuche 5.1.1 RS232 Service Schnittstelle 1) Das B6L 19" besitzt an der Frontblende eine RS232 Service-Schnittstelle. Über ein Nullmodemkabel (Art.Nr. 1900070520095) mit 9 poligen SUB-D Steckverbindern, kann die Verbindung mit einem PC erfolgen.
  • Seite 22 MUXD 19" (B6L 19") 5. Wartung A - primärseitig über Feinsicherung 500mATT Zum Überrüfen und Austauschen der Sicherung, öffnen Sie mit einem Schlitzschraubendreher das Gehäuse des Spannungs wählers. Ziehen Sie dann die Sicherung aus dem entnommen Deckel des Spannungswähler. Bitte verwenden Sie nur zulässige Sicherungen.
  • Seite 23: Resettaster

    MUXD 19" (B6L 19") 5. Wartung E - Lithium-Pufferbatterie 1) Lithium-Pufferbatterie zur stromausfallsicheren Pufferung der im RAM abgelegten Daten. Dauerpufferzeit ca. 3-5 Jahre. Typ CR2032/3V, 230 mAh, gesteckt, Lebensdauer ca. 10 Jahre – Gerätevariante 230/115V Datensicherung durchführen dann Gerät ausschalten. Ein Batteriewechsel unter Spannung ist nicht erlaubt.
  • Seite 24: Eg Konformitätserklärung

    EG Konformitätserklärung MUXD 19" (B6L 19") EC Declaration of Conformity CE Déclaration de conformité...
  • Seite 25: Technische Daten B6L 19

    DORMA Time + Access GmbH Postfach 21 01 85 • D-53156 Bonn • Mainzer Straße 36-52 • D-53179 Bonn Tel. +49 (0) 2 28/85 54-0 • Fax +49 (0) 2 28/85 84-1 75 • www.dorma-time-access.de DORMA GmbH + Co. KG Postfach 40 09 •...
  • Seite 26: Technische Daten Muxd 19

    DORMA Time + Access GmbH Postfach 21 01 85 • D-53156 Bonn • Mainzer Straße 36-52 • D-53179 Bonn Tel. +49 (0) 2 28/85 54-0 • Fax +49 (0) 2 28/85 84-1 75 • www.dorma-time-access.de DORMA GmbH + Co. KG Postfach 40 09 •...
  • Seite 27 Notizen MUXD 19" (B6L 19")
