Bedienungsanleitung
Vierdorncrimpzange DigiCrimp® mit Digitalanzeige und Verschleißüberwachung
Standard mm
Einstellen der Crimpparameter
· Crimpdorneinstellung und Position der Kontaktaufnahme (3) für den zu vercrimpenden
Kontakt aus Einstellmatrix entnehmen.
· Die Crimpdorneinstellung (Crimptiefe der Dorne) durch Drehen des Stellrades (8) solange
verändern, bis die Digitalanzeige den gewünschten Wert anzeigt.
· Zangeneinstellung mittels Klemmschraube (2) arretieren.

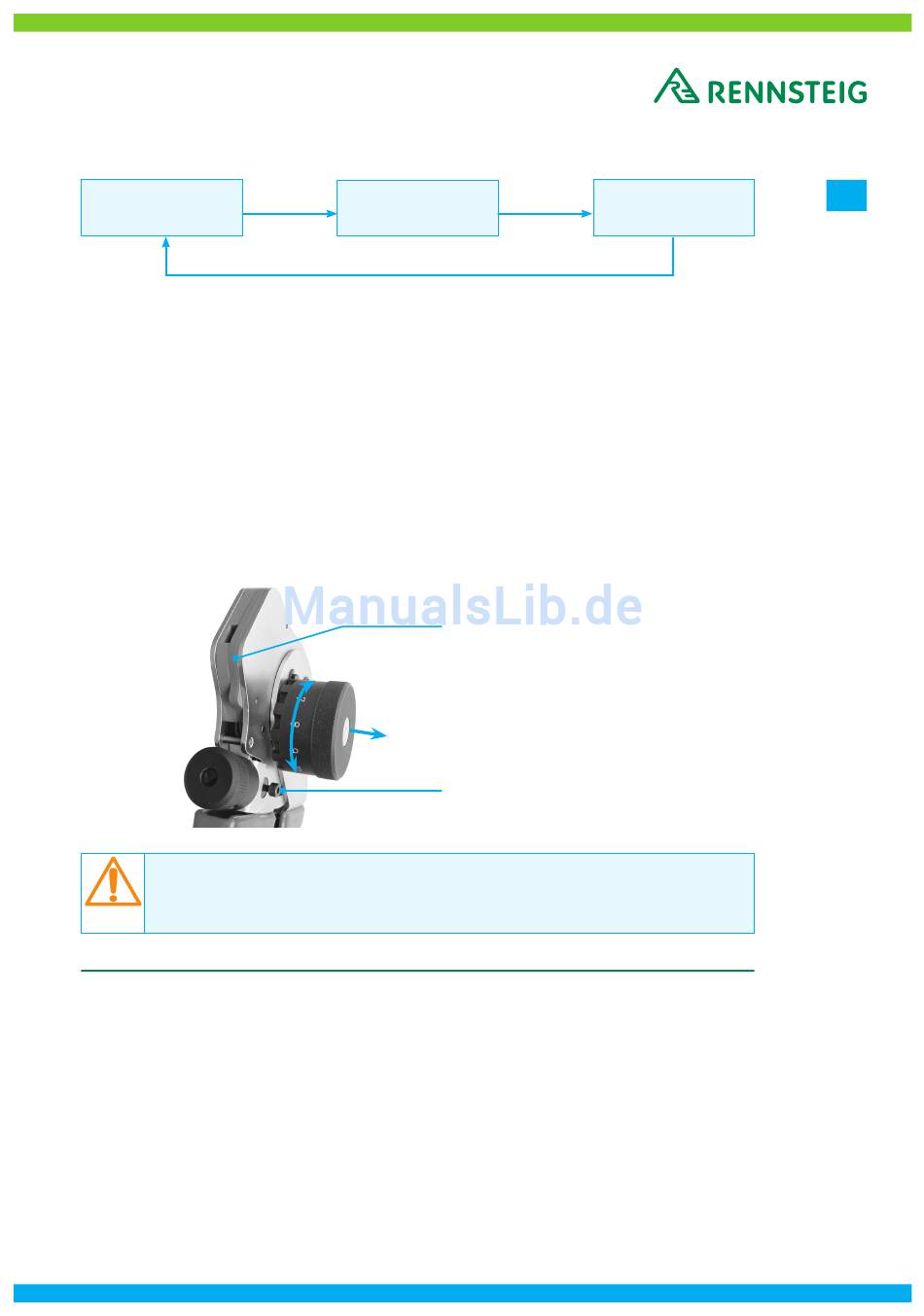

· Kontaktaufnahme (3) durch seitliches Anheben und Drehen (siehe Abb. 2) in die laut
Einstellmatrix festgelegte Stellung bringen.
Abbildung 2
ACHTUNG!
Die einzustellende Crimptiefe muss immer von einem größeren Wert aus erfolgen,
bspw. Zustellung des Crimpmaßes von 2,05 mm auf 2,0 mm.
3 Crimpvorgang
· vorbereitetes Kabel in den Verbinder einführen
· den Kontakt mit dem Kabel bis zum Anschlag in die Crimpstelle der Zange (4) einlegen
(durch die Kontaktaufnahme (3) wird der Kontakt exakt positioniert)
· Zange schließen, bis sie über die Auslösesperre entriegelt wird
· Zange öffnen und den vercrimpten Kontakt aus der Zange entnehmen
Rev.: 2013-12-02
Inch
Batteriefach für Typ CR 2025
Klemmschraube zur Crimpmaßarretierung
MIL-Selector-
Positionen
DE
5 / 10
