GASKESSEL EG

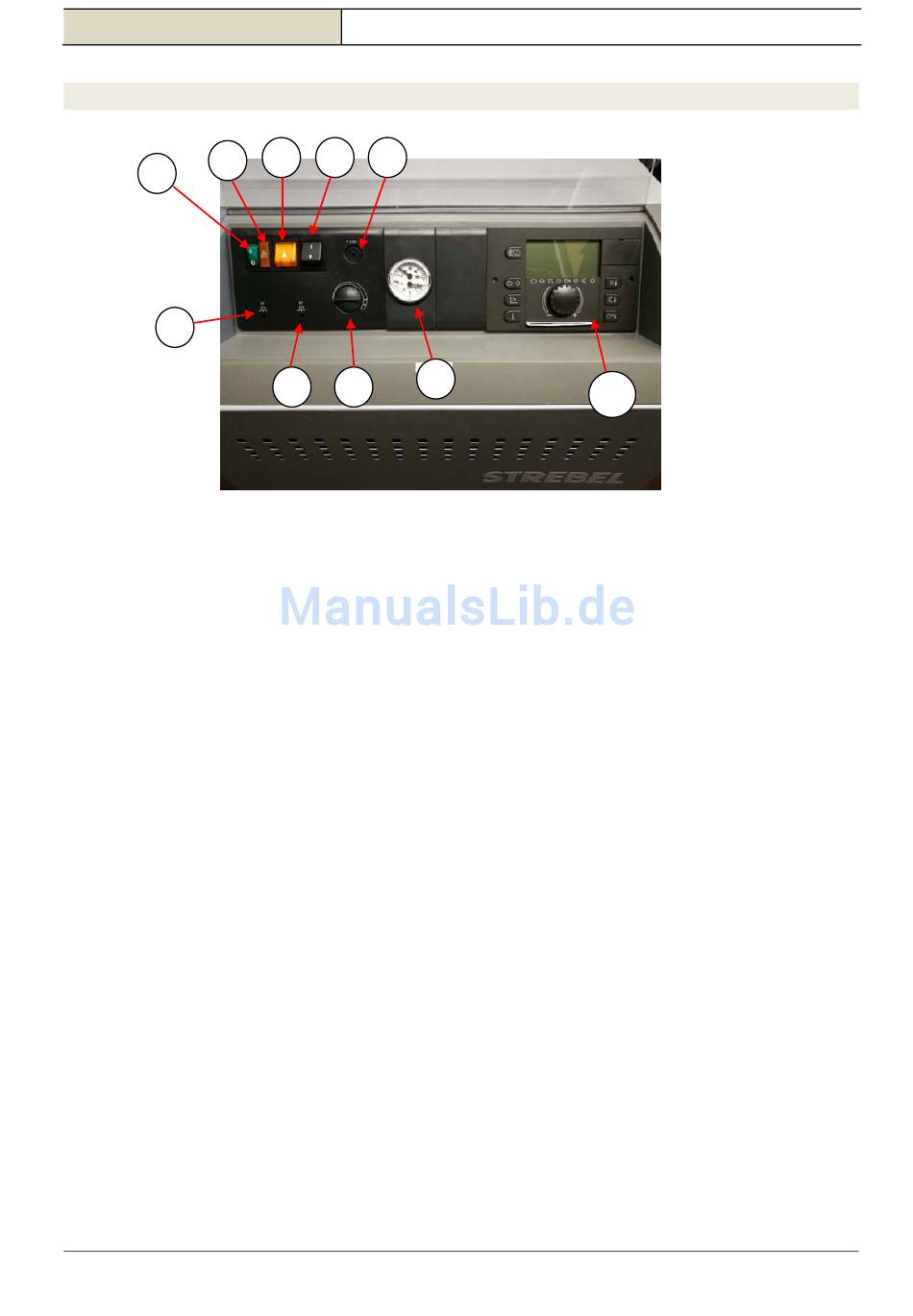

Beschreibung der Bedienelemente am Steuerpult

2
1
6
1) Hauptschalter
2) Störleuchte für Abgastemperaturwächter und STB
3) Entstörtaste mit Störleuchte
4) Stufenschalter, Umschaltung zwischen Nennleistung / reduzierter Leistung
5) Sicherung 2,5 A
6) Entriegelung Abgastemperaturwächter (ATW eingestellt auf 75°C)
7) Entriegelung STB (eingestellt auf 97°C)
8) Kesselregelthermostat (Bereich 0 – 85 °C,
9) Thermomanometer
10) Regelung, je nach Ausführung Theta 1B, Theta 2B oder Theta 23B (Bedienung siehe
Regleranleitung)
Modelländerungen vorbehalten. Maße unverbindlich!
Bedienungs- und Aufstellanleitung
3 4 5
9
7 8
Einstellung für Reglerbetrieb 85
10
ºC)
