Vorgehensweise
Hinweis
Weitere Details für Nullpunktverschiebungen
Möchten Sie zu den angegebenen Verschiebungen weitere Details erfahren oder möchten
Sie Werte für Drehung, Skalierung und Spiegelung ändern, drücken Sie den Softkey
"Details".
2.5.2 Nullpunktverschiebung "Übersicht" anzeigen
Im Fenster "Nullpunktverschiebung - Übersicht" werden für alle eingerichteten Achsen die
aktiven Verschiebungen, bzw. Systemverschiebungen angezeigt.
Neben der Verschiebung (grob und fein) wird auch die darüber definierte Drehung,
Skalierung und Spiegelung angezeigt.
Das Fenster dient in der Regel nur der Beobachtung.

Anzeige der aktiven Nullpunktverschiebungen

Nullpunktverschiebungen
DRF
Basisbezug
Externe NPV Frame
Gesamt Basis NPV
G500
Universal
Bedienhandbuch, 03/2013, 6FC5398-6AP40-3AA1

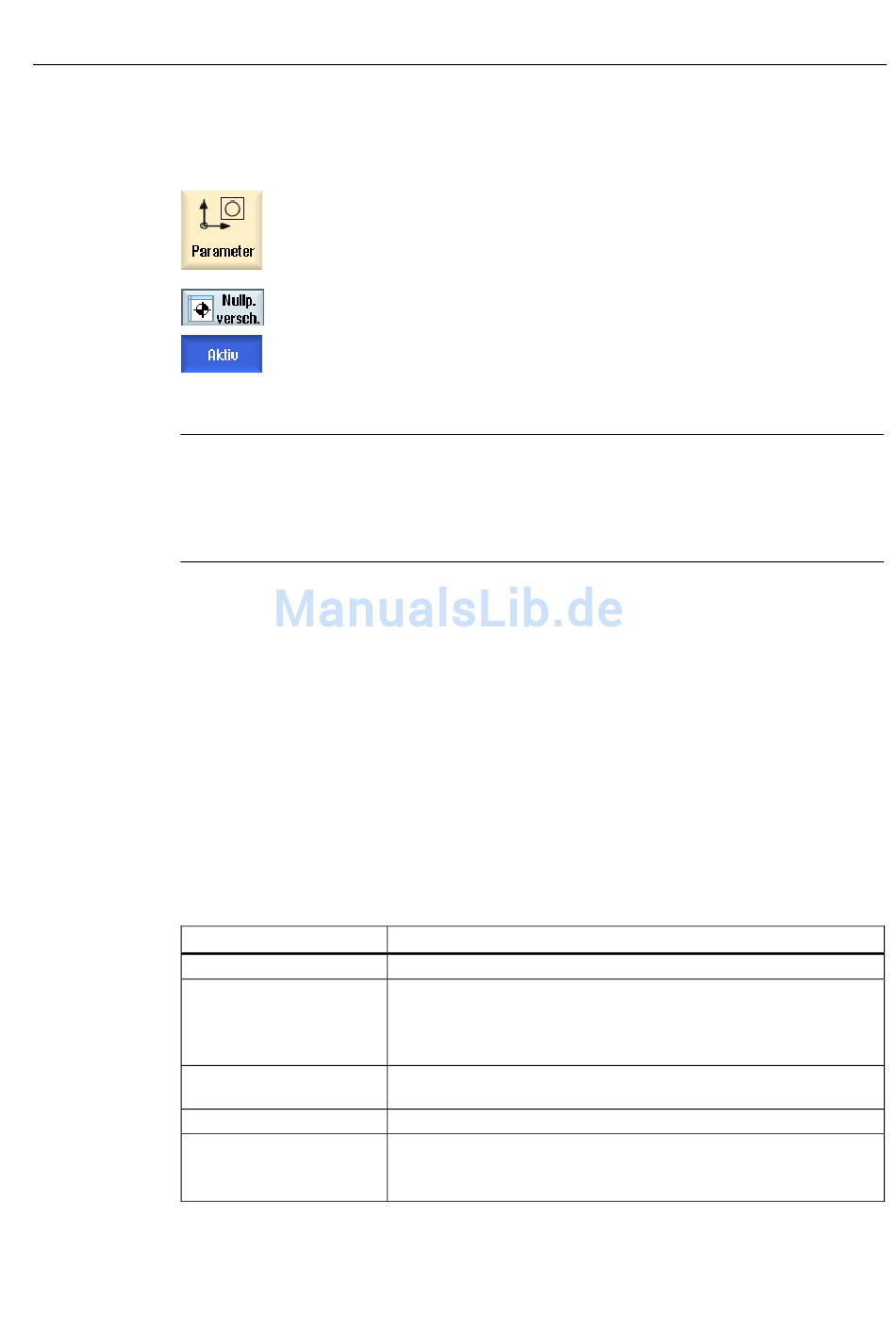

1. Wählen Sie den Bedienbereich "Parameter" an.
2. Drücken Sie den Softkey "Nullp.versch."
Das Fenster "Nullpunktverschiebung - Aktiv" wird geöffnet.
Anzeige der Handrad-Achsverschiebung.
Anzeige der mit $P_SETFRAME programmierten zusätzlichen
Nullpunktverschiebungen.
Der Zugriff auf Systemverschiebungen ist über Schlüsselschalter
geschützt.
Anzeige der mit $P_EXTFRAME programmierten zusätzlichen
Nullpunktverschiebungen.
Anzeige aller wirksamen Basisverschiebungen.
Anzeige der mit G54 - G599 aktivierten Nullpunktverschiebungen.
Unter bestimmten Umständen können Sie über "NPV setzen" die
Daten ändern, d.h. Sie können einen gesetzten Nullpunkt korrigieren.
Maschine einrichten
2.5 Nullpunktverschiebungen
67
