Magnetschaltgeber - Emcotec DPSI Ampere Bedienungsanleitung

DPSI Ampere Bedienungsanleitung Version 1.0

12.3. Magnetschaltgeber

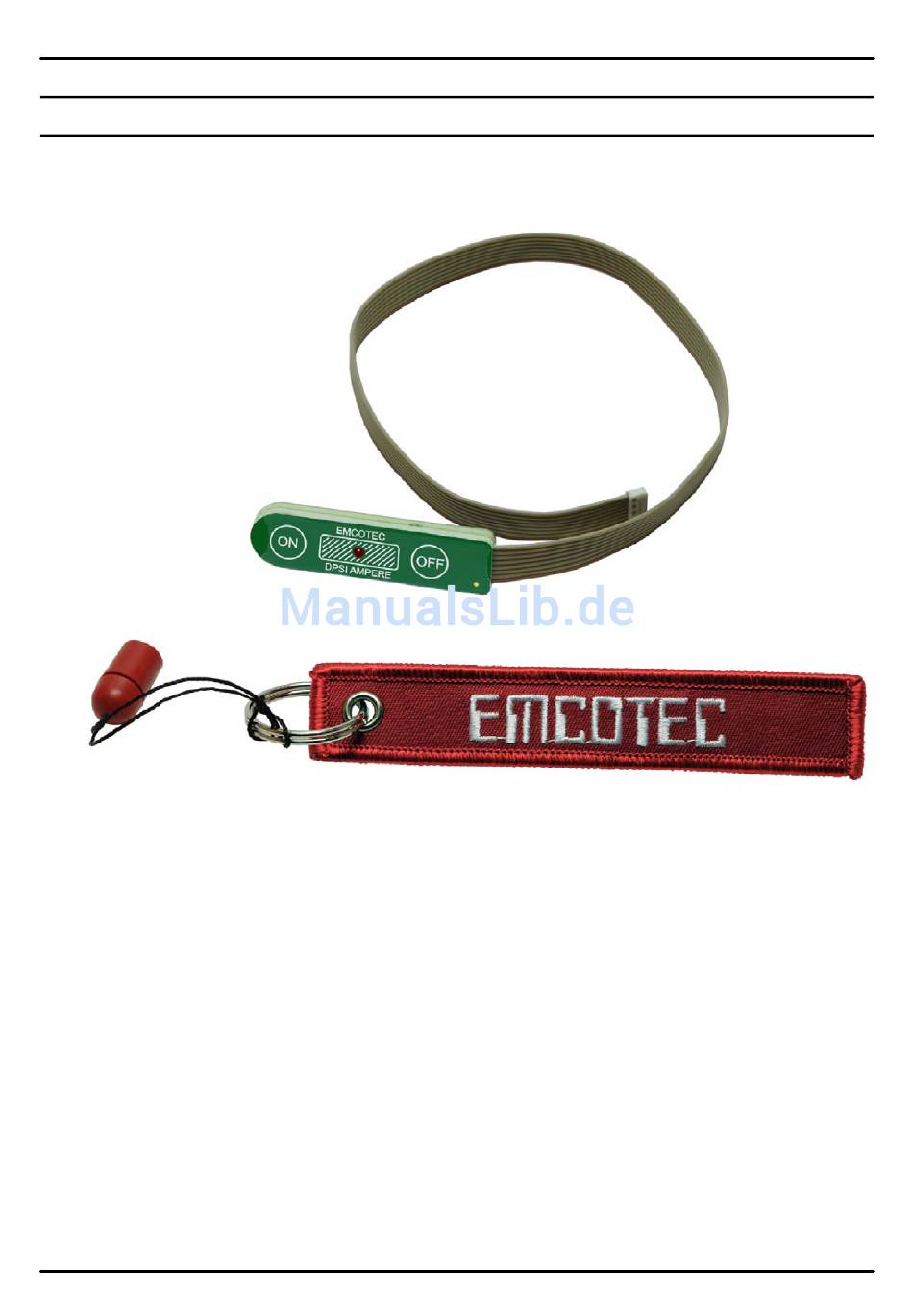

Als besonders leichte und Platz sparende Variante ist der
Magnetschaltgeber erhältlich.
Der Magnetschaltgeber ist für Anwendungen gedacht, bei denen der
Rumpf eines Modells nicht durch einen großen Ausschnitt für den
Schaltgeber beschädigt werden soll bzw. für Rümpfe, die sehr eng sind
(z. B. Seglerrümpfe). Der eigentliche Schaltvorgang erfolgt mit einem
externen Magneten, der kurz an die Ein- bzw. Ausschaltposition
gehalten wird.
Der Magnetschaltgeber benötigt extrem wenig Platz und kann
unauffällig montiert werden. Vor der Montage wird ein 3mm-Loch für
die LED gebohrt. Dann kann die Platine mit Silikonkleber an die
Rumpfinnenseite geklebt werden. Diese Verbindung hat den Vorteil,
dass sie flexibel und damit vibrationsdämpfend ist.
Seite 25 von 28
