5 Anschluss Abluftsystem

In der Regel erfolgt die Steuerung des Abluftsystems
über die Lüftungsanlage, unabhängig von der Wärme-
pumpe. Achten Sie darauf, dass der minimale Luftvolu-
menstrom nicht unterschritten wird (siehe technische
Daten). Zusätzlich befindet sich im Klemmkasten ein An-
schluss zur Spannungsversorgung des Abluftsystems
(Klemme Lüfter 230 VAC, 2 A). Dieser Anschluss kann
verwendet werden, wenn das Abluftsystem nur wäh-
rend des Heizbetriebes der Wärmepumpe in Betrieb
sein soll.
ACHTUNG : Es ist darauf zu achten, dass der Gesamtdruckverlust (Rohrsystem und Luftwiderstand)
nicht zu gross wird, da das Geräusch des Abluftsystems vom Gesamtdruckverlust abhängig ist !
6 Anschluss Wärmetauscher

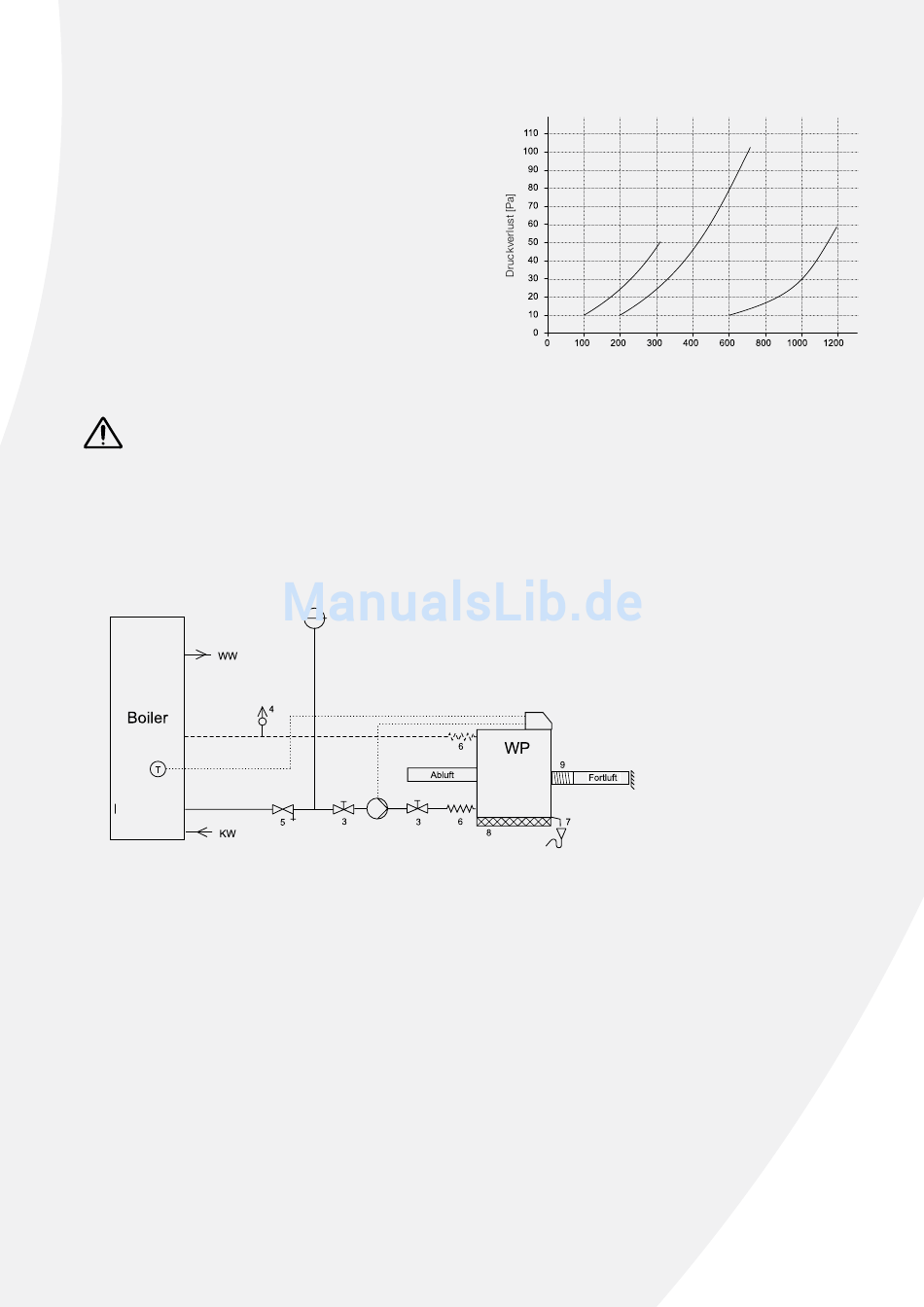

Untenstehende Abbildung zeigt das prinzipielle Anschlussschema. Bitte klären Sie die genaue Installation mit Ihrem
Installateur ab.
Luftwiderstand Wärmepumpe
WPL 3000
Volumenstrom [m
WP Wärmepumpe
WW Warmwasser
KW Kaltwasser
T WW-Temperaturfühler
1 Ladepumpe Heizkreislauf
2 Ausdehnungsgefäss
3 Absperrventil
4 Sicherheitsventil 2,5 bar
5 Absperrventil mit Entleerung
6 Flexibler Abschluss
7 Kondensatablauf (ø 15 mm)
8 Körperschalldämmung
WPL 3001
WPL 3002
3 / h]
05
