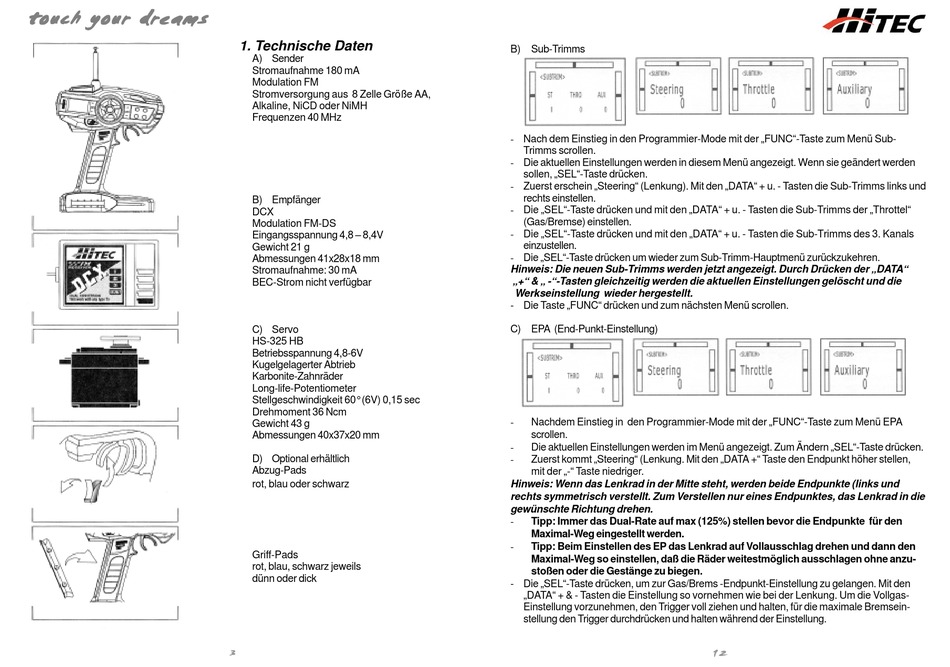

1. Technische Daten
A) Sender
Stromaufnahme 180 mA
Modulation FM
Stromversorgung aus 8 Zelle Größe AA,
Alkaline, NiCD oder NiMH
Frequenzen 40 MHz
B) Empfänger
DCX
Modulation FM-DS
Eingangsspannung 4,8 – 8,4V
Gewicht 21 g
Abmessungen 41x28x18 mm
Stromaufnahme: 30 mA
BEC-Strom nicht verfügbar
C) Servo
HS-325 HB
Betriebsspannung 4,8-6V
Kugelgelagerter Abtrieb
Karbonite-Zahnräder
Long-life-Potentiometer
Stellgeschwindigkeit 60° (6V) 0,15 sec
Drehmoment 36 Ncm
Gewicht 43 g
Abmessungen 40x37x20 mm
D) Optional erhältlich
Abzug-Pads
rot, blau oder schwarz
Griff-Pads
rot, blau, schwarz jeweils
dünn oder dick
3 3 3 3 3
B) Sub-Trimms
- Nach dem Einstieg in den Programmier-Mode mit der „FUNC"-Taste zum Menü Sub-
Trimms scrollen.
- Die aktuellen Einstellungen werden in diesem Menü angezeigt. Wenn sie geändert werden
sollen, „SEL"-Taste drücken.
- Zuerst erschein „Steering" (Lenkung). Mit den „DATA" + u. - Tasten die Sub-Trimms links und
rechts einstellen.
- Die „SEL"-Taste drücken und mit den „DATA" + u. - Tasten die Sub-Trimms der „Throttel"
(Gas/Bremse) einstellen.
- Die „SEL"-Taste drücken und mit den „DATA" + u. - Tasten die Sub-Trimms des 3. Kanals
einzustellen.
- Die „SEL"-Taste drücken um wieder zum Sub-Trimm-Hauptmenü zurückzukehren.
Hinweis: Die neuen Sub-Trimms werden jetzt angezeigt. Durch Drücken der „DATA"
„+" & „ -"-Tasten gleichzeitig werden die aktuellen Einstellungen gelöscht und die
Werkseinstellung wieder hergestellt.
- Die Taste „FUNC" drücken und zum nächsten Menü scrollen.
C) EPA (End-Punkt-Einstellung)
Nachdem Einstieg in den Programmier-Mode mit der „FUNC"-Taste zum Menü EPA
-
scrollen.
-
Die aktuellen Einstellungen werden im Menü angezeigt. Zum Ändern „SEL"-Taste drücken.
Zuerst kommt „Steering" (Lenkung. Mit den „DATA +" Taste den Endpunkt höher stellen,
-
mit der „-" Taste niedriger.
Hinweis: Wenn das Lenkrad in der Mitte steht, werden beide Endpunkte (links und
rechts symmetrisch verstellt. Zum Verstellen nur eines Endpunktes, das Lenkrad in die
gewünschte Richtung drehen.
Tipp: Immer das Dual-Rate auf max (125%) stellen bevor die Endpunkte für den
-
Maximal-Weg eingestellt werden.
Tipp: Beim Einstellen des EP das Lenkrad auf Vollausschlag drehen und dann den
-
Maximal-Weg so einstellen, daß die Räder weitestmöglich ausschlagen ohne anzu-
stoßen oder die Gestänge zu biegen.
- Die „SEL"-Taste drücken, um zur Gas/Brems -Endpunkt-Einstellung zu gelangen. Mit den
„DATA" + & - Tasten die Einstellung so vornehmen wie bei der Lenkung. Um die Vollgas-
Einstellung vorzunehmen, den Trigger voll ziehen und halten, für die maximale Bremsein-
stellung den Trigger durchdrücken und halten während der Einstellung.
