7.2.2 Beispiel für ein Eingangsprozessabbild
Im folgenden Bild wird ein Beispiel für ein Prozessabbild mit Eingangsklemmen-
daten dargestellt.
Die Konfiguration besteht aus 16 digitalen und 8 analogen Eingängen.
Das Eingangsprozessabbild hat damit eine Datenlänge von 8 Worten für die
analogen Busklemmen und 1 Wort für die digitalen, also insgesamt 9 Worte.

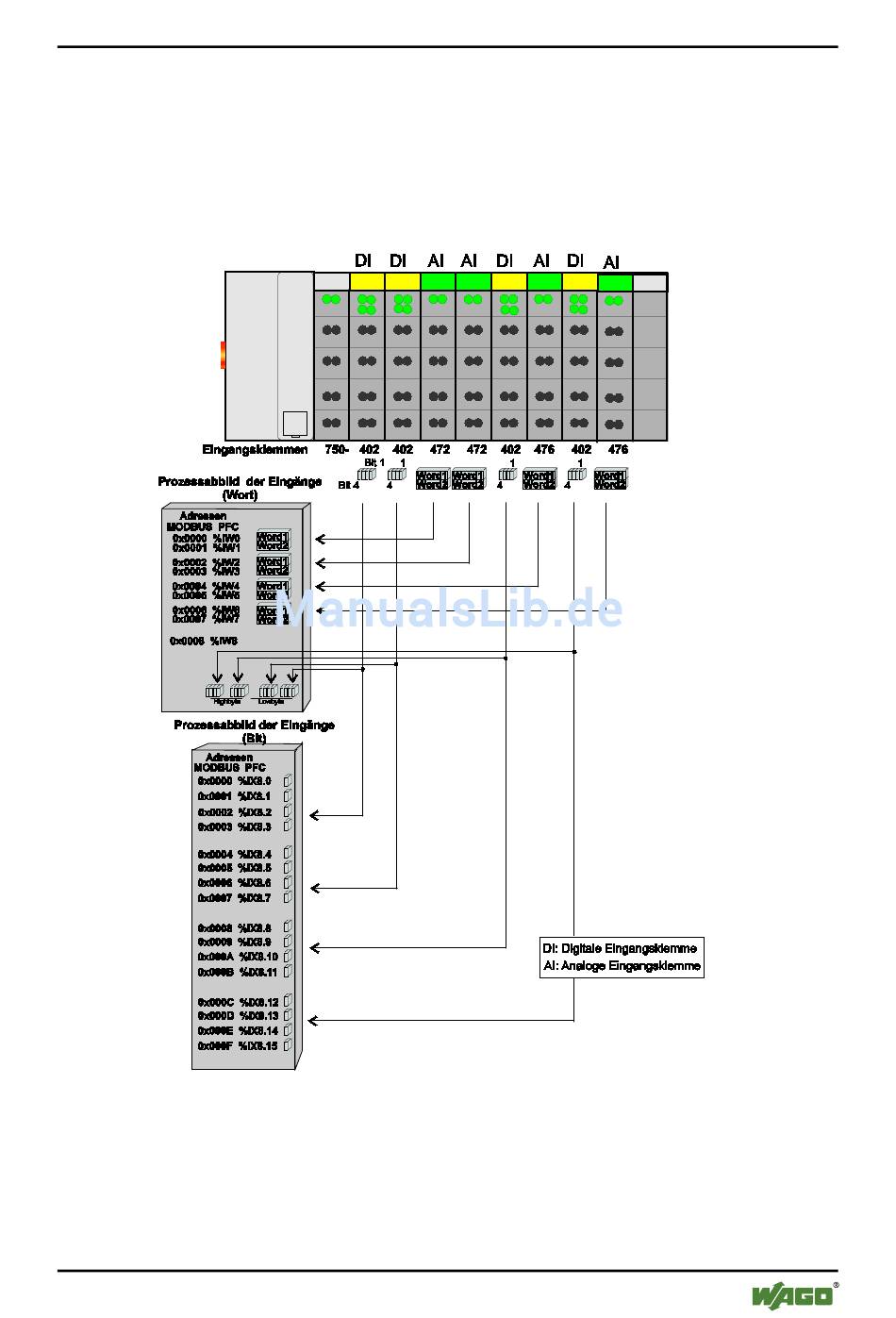

Abbildung 39: Beispiel Eingangsprozessabbild
