DLP-Projekor – Benutzerhandbuch

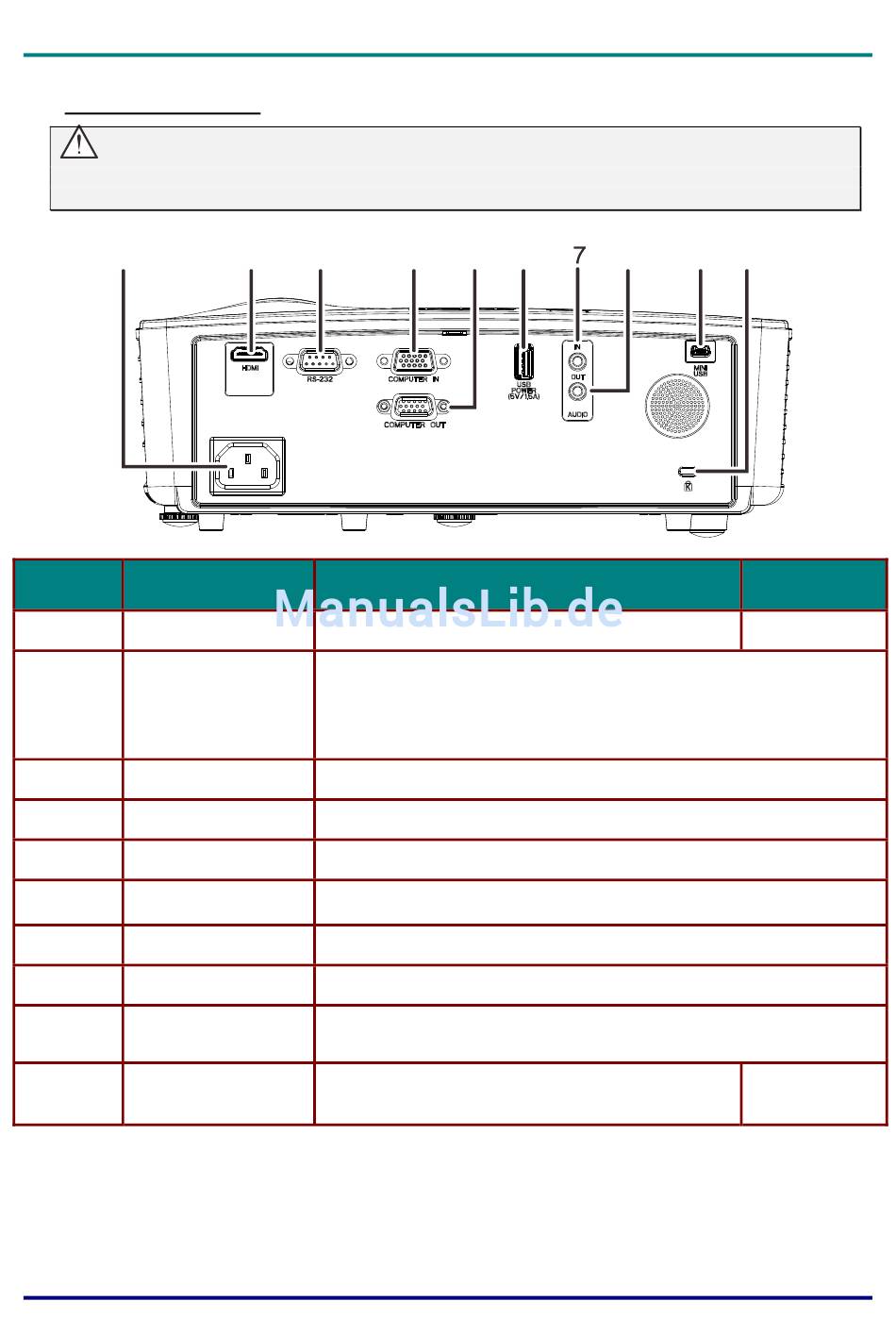

Ansicht von hinten
Warnung:
Trennen Sie aus Sicherheitsgründen vor dem Herstellen weiterer Verbindungen das Netzkabel des
Projektors und alle angeschlossenen Geräte.
1
E
K
LEMENT
OMPONENTE
1.
Wechselstromeingang
2.
HDMI
3.
RS-232C
4.
Computereingang
5.
Computerausgang
USB-Stromversorgung
6.
(5 V/1,5 A)
7.
AUDIO-Eingang
8.
Audioausgang
9.
Mini-USB
Kensington-
10.
Sicherheitsschlitz
2
4
3
Hier schließen Sie das NETZKABEL an.
Hier schließen Sie das HDMI-Kabel eines HDMI-Gerätes an.
Hier schließen Sie das MHL-Kabel eines MHL-kompatiblen Gerätes an.
Hinweis: Bei einigen MHL-kompatiblen Geräten, deren Ausgabe nicht
über Micro-USB erfolgt, wird möglicherweise ein zusätzlicher
Kabeladapter benötigt.
Zum Anschluss eines (seriellen) RS-232-Kabels für die Fernbedienung
Hier schließen Sie das RGB-Kabel von einem Computer an
Hier schließen Sie das RGB-Kabel an ein Display an
Zum Aufladen per USB, unterstützt 5 V Gleichspannung
Hier schließen Sie das Audiokabel eines Audiogerätes an.
Hier schließen Sie das Audiokabel eines Audioverstärkers an.
Hier schließen Sie das USB-Kabel eines Computers an (nur zu
Wartungszwecken).
Zum Befestigen an einem unbeweglichen
Gegenstand mithilfe eines Kensington -
Schlosssystems
5
6
B
ESCHREIBUNG
– 4 –
8
9
10
S
IEHE
S
EITE
10
42
