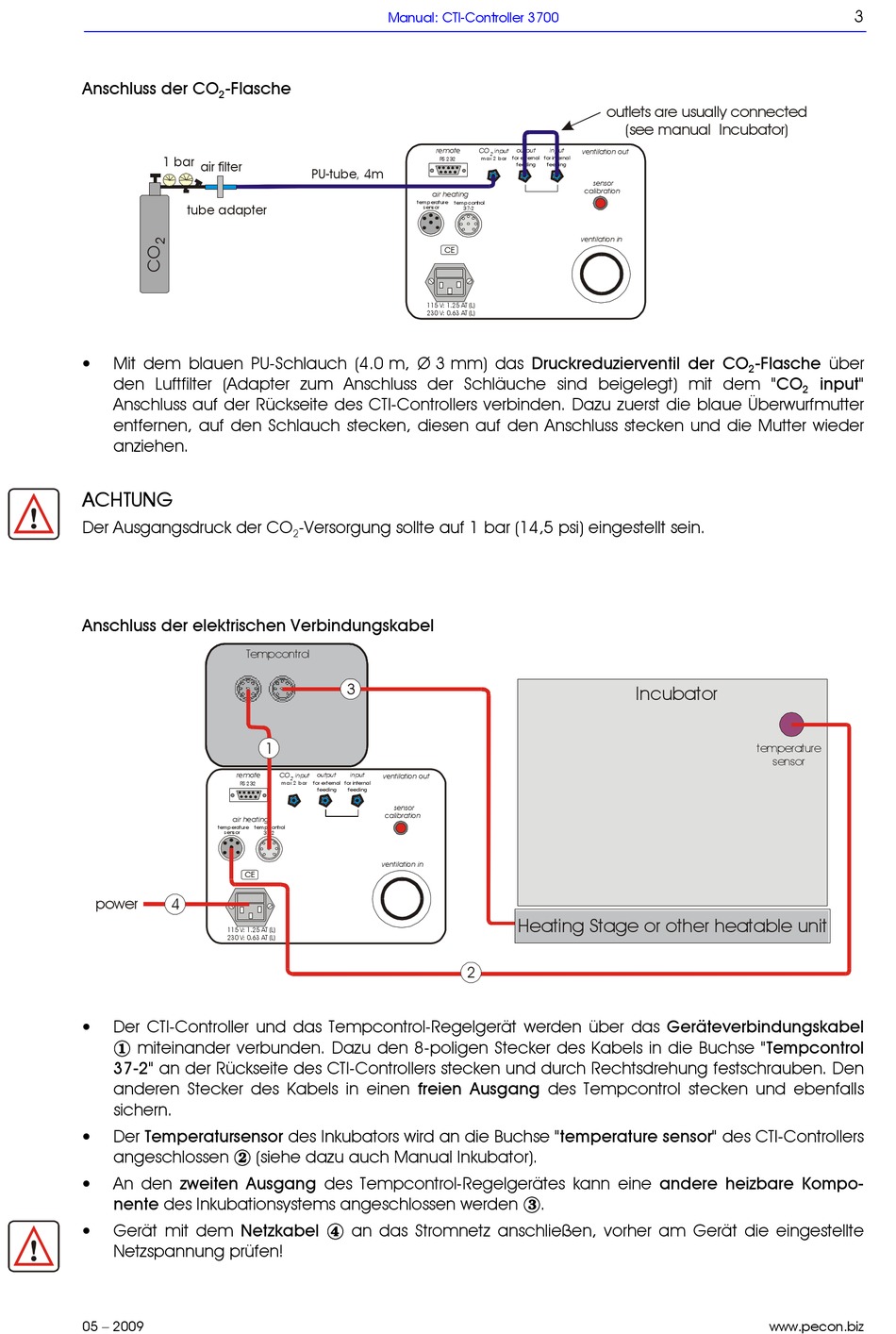

Anschluss der CO
-Flasche
2
1 bar air filter
tube adapter
Mit dem blauen PU-Schlauch (4.0 m, Ø 3 mm) das Druckreduzierventil der CO
•
den Luftfilter (Adapter zum Anschluss der Schläuche sind beigelegt) mit dem "CO
Anschluss auf der Rückseite des CTI-Controllers verbinden. Dazu zuerst die blaue Überwurfmutter
entfernen, auf den Schlauch stecken, diesen auf den Anschluss stecken und die Mutter wieder
anziehen.
ACHTUNG
Der Ausgangsdruck der CO
Anschluss der elektrischen Verbindungskabel
Tempcontrol
remote
RS 232
air heating
temperature
sensor
CE
power
4
115 V: 1.25 AT (L)
230 V: 0.63 AT (L)
Der CTI-Controller und das Tempcontrol-Regelgerät werden über das Geräteverbindungskabel
•
miteinander verbunden. Dazu den 8-poligen Stecker des Kabels in die Buchse "Tempcontrol
37-2" an der Rückseite des CTI-Controllers stecken und durch Rechtsdrehung festschrauben. Den
anderen Stecker des Kabels in einen freien Ausgang des Tempcontrol stecken und ebenfalls
sichern.
•
Der Temperatursensor des Inkubators wird an die Buchse "temperature sensor" des CTI-Controllers
angeschlossen (siehe dazu auch Manual Inkubator).
An den zweiten Ausgang des Tempcontrol-Regelgerätes kann eine andere heizbare Kompo-
•
nente des Inkubationsystems angeschlossen werden .
Gerät mit dem Netzkabel an das Stromnetz anschließen, vorher am Gerät die eingestellte
•
Netzspannung prüfen!
05 – 2009
Manual: CTI-Controller 3700
PU-tube, 4m
temperature
sensor
-Versorgung sollte auf 1 bar (14,5 psi) eingestellt sein.
2
3
1
output
input
CO input
ventilation out
2
max 2 bar
for external
for internal
feeding
feeding
sensor
calibration
tempcontrol
37-2
ventilation in
remote
CO input
output
input
ventilation out
2
for external
for internal
RS 232
max 2 bar
feeding
feeding
sensor
calibration
air heating
tempcontrol
37-2
ventilation in
CE
115 V: 1.25 AT (L)
230 V: 0.63 AT (L)
Heating Stage or other heatable unit
2
outlets are usually connected
(see manual Incubator)
-Flasche über
2
Incubator
temperature
sensor
www.pecon.biz
3
input"
