7 Wartung/Inspektion
7.5.2.2
Laufrad einbauen
7.5.2.2.1 Laufradform S und Schneideinrichtung einbauen
HINWEIS
Bei Lagerträger mit konischen Sitz, darauf achten, dass der konische Sitz des Lauf-
rades und der Welle unbeschädigt ist und fettfrei montiert wird.
1.
Laufrad 230 auf Wellenende schieben.
2.
Kerbstift 561 in Laufrad 230 einsetzen.
3.
Laufradkörper 23-7 auf Zentrierung aufsetzen.
4.
Laufradschraube 914.04 einsetzen und mit einem Anzugsmoment von 30 Nm
anziehen.
5.
Ring 500 mit Schrauben 914.06 im Saugdeckel montieren.
ACHTUNG
Unsachgemäße Montage
Schlecht eingestelltes Spaltmaß!
▷ Rotoreinheit bis zum Anschlag an den Saugdeckel ziehen und diese Stellung so
lange beibehalten bis die Maße x und y gemessen sind.

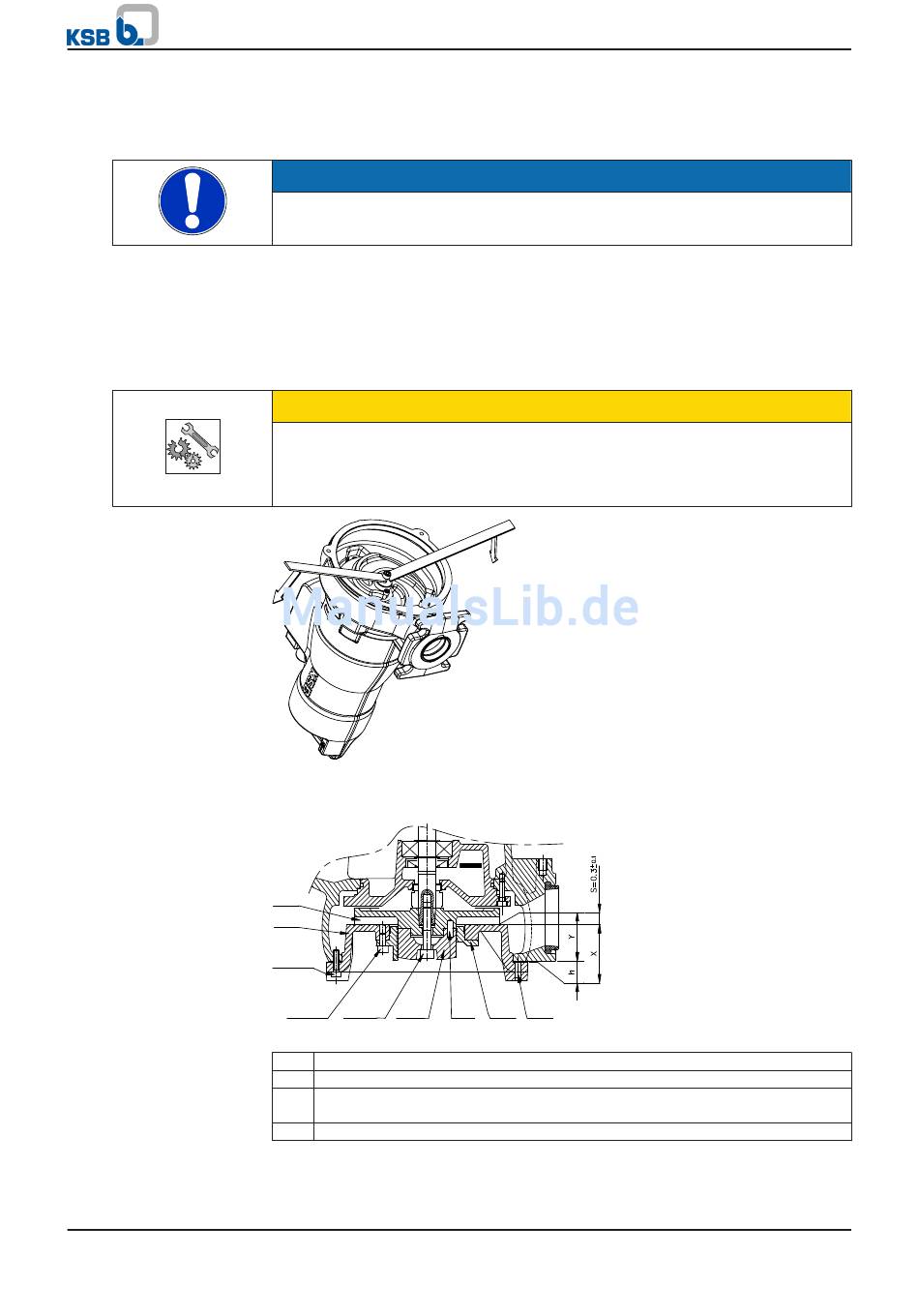

Abb. 20: Rotoreinheit an den Saugdeckel ziehen
6.
Rotoreinheit bis zum Anschlag an den Saugdeckel ziehen.
230
162
914.03
914.06
914.04
23-7
Abb. 21: Laufradform S einstellen
h
Abstand zwischen Saugdeckel und Pumpengehäuse
s
Spaltmaß zwischen Saugdeckel und Laufradschaufeln
x
Abstand zwischen Oberseite Saugdeckel und Befestigungslöcher des Saugde-
ckels
y
Abstand zwischen Unterseite des Pumpengehäuse und Laufradschaufeln
7.
Maß x am Saugdeckel messen.
Maß x ist der Abstand zwischen der Oberseite des Saugdeckels bis zu den Befes-
tigungslöchern des Saugdeckels.
Ama-Porter
2539:108
561
500
904
