Teilereferenz - Intex Krystal Clear 602 Benutzerhandbuch

Bevor Sie mit dem Zusammenbau des Produktes beginnen, nehmen Sie sich bitte kurz Zeit um sich mit den
Einzelteilen vertraut zu machen, dies erleichtert Ihnen den Aufbau des Pools, plus Zubehör.
1
2
12
3
4
5

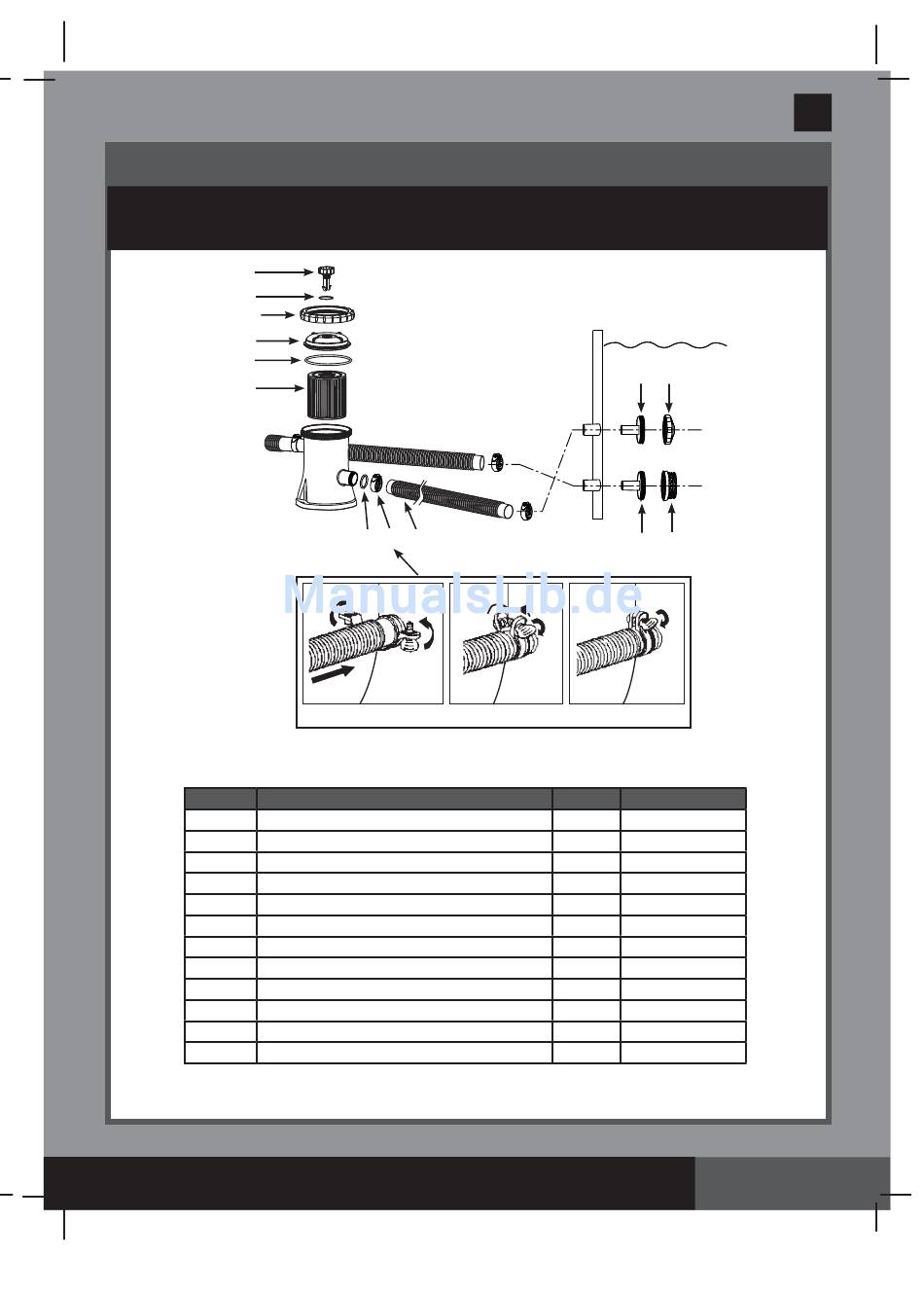

HINWEIS: Die Zeichnungen sind nur für Illustrationszwecke gedacht, eventuelle bweichungen
zum Produkt können vorhanden sein.
TEILENUMMER
1 LUFTAUSLASSVENTIL
2 O-RING VENTIL
3 FILTERGEHÄUSEABDECKUNG
4 DICHTUNGSRING
5 FILTERPATRONE (29007)
6 SCHLAUCHVERSCHLUSS
7 SCHLAUCHKLEMME
8 SCHLÄUCHE
9 FILTERANSCHLUSS
10 POOL-EINLAUFDÜSE
11 FILTERSIEB
12 FILTERGEHÄUSE-SCHRAUBMANSCHETTE
Beachten Sie bei der Bestellung von Teilen, dass Modellnummer und Teilenummer angegeben
werden müssen.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(257IO) MODEL 602 FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 04/25/2014

TEILEREFERENZ

6 7
8
A B
BESCHREIBUNG
Deutsch
10
9
9 11
C
MENGE ERSATZTEILNUMMER
1 10460
1 10264
1 11917
1 11919
1
2 10134
4 11489
2 11916
2 11070
1 11071
1 11072
1 11918
