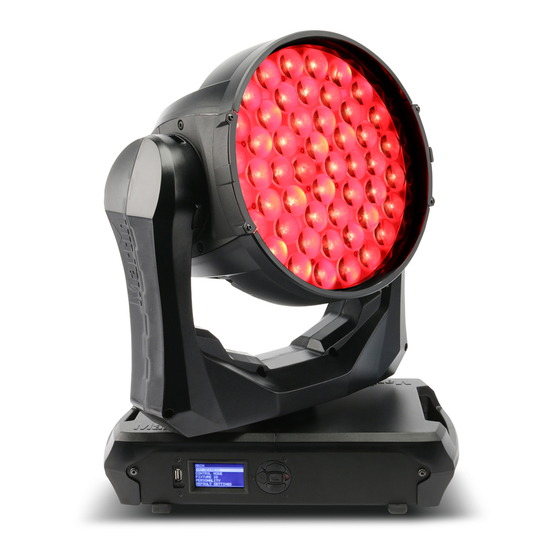

- Seite 1 MAC Quantum Wash™ BEDIENUNGSANLEITUNG...
- Seite 2 RGB-Steuerung im Basismodus jetzt mit 16 bit Auflösung. Neue Effekte im erweiterten Modus hinzugefügt. Bezieht sich auf die MAC Quantum Wash Firmware Version 2.0.0 (eventuell muss Pan und Tilt nach dem Update von Firmware Versionen 1.x.x neu justiert werden). Bezieht sich auf Firmware 2.0.0 des MAC Quantum Wash Revision A Erste Veröffentlichung.
-
Seite 3: Inhaltsverzeichnis
Inhalt Einführung ............... . . 4 Effekte . -
Seite 4: Einführung
Einführung Warnung! Lesen Sie vor Gebrauch des MAC Quantum Wash™ die neueste Version der Sicherheits- und Installationshinweise. Beachten Sie besonders die Sicherheitshinweise. Diese Bedienungsanleitung ist die Ergänzung zu den Sicherheits- und Installationshinweisen, die mit dem MAC Quantum Wash geliefert werden. Beide Dokumente stehen zum Download auf der Martin™ Webseite www.martin.com zur Verfügung. -
Seite 5: Effekte
Beam Twister Die Linsenplatte des äußeren Rings kann beim MAC Quantum Wash gedreht werden. In Verbindung mit LED-Effekten des äußeren Rings entsteht ein neuartiger Beam Twister-Effekt. Die Kombination aus rotierender Linsenplatte, Zoom und den Beam-Bereichen erzeugt komplexe und dynamische Mehrfarb-Effekte für Projektion, Mid-Air und Gegenlicht-Effekte. -
Seite 6: Dimmer
Wenn über FX1 select und FX2 select der selbe Effekt gewählt wurde, ist nur der Kanal FX1 adjust aktiv. Die Einstellungen des Kanals FX2 adjust werden ignoriert. Wenn über FX1 select und FX2 select verschiedene FX gewählt wurden, moduliert FX2 die Einstellung FX1. FX2 überschreibt FX1, wenn beide Effekte gleiche Parameter ansprechen. MAC Quantum Wash Bedienungsanleitung... -
Seite 7: Gerätemenü
E - USB port C - Enter Bild 1: Display und Menütasten Beim Einschalten initialisiert sich der MAC Quantum Wash. Nach erfolgreicher Initialisierung zeigt er seine DMX-Adresse (oder Geräte-ID, wenn eine ID zugewiesen wurde) und Statusmeldungen (siehe Seite 32) im Display A an. -
Seite 8: Dmx Adresse
Pufferbatterie Der MAC Quantum Wash verfügt über eine Pufferbatterie. Dadurch können Sie die wichtigsten Funktionen des Gerätemenüs auch dann aufrufen, wenn das Gerät von der Stromversorgung getrennt ist. Folgende Funktionen stehen im Batteriebetrieb zur Verfügung: • DMX Adresse • DMX Modus (16-bit / 16-bit erweitert) •... -
Seite 9: Dmx Modi
3. Rufen Sie das Hauptmenü mit der Menü-Taste auf. DMX Modi Das Menü CONTROL MODE dient zur Auswahl eines der beiden DMX Modi des MAC Quantum Wash, 16-bit Modus und erweiterter 16-bit Modus. • Im 16-bit Modus werden alle Effekte außer Dimmer, RGB, Pan und Tilt mit 8 bit Auflösung gesteuert. -
Seite 10: Werkseinstellungen
Farbmischung zwischen verschiedenen Geräten. Alle Geräte erzeugen vom Weißpunkt bis zu voll gesättigten Farben gleiche Farben. Dadurch kann die maximale Farbsättigung etwas geringer sein. • VIDEO TRACKING optimiert die Leistung des MAC Quantum Wash, wenn er mit einer Videoquelle verwendet wird. -
Seite 11: Anwender-Einstellungen
• TEMPERATURES zeigt die Temperaturen verschiedener Komponenten des Gerätes an. DMX Werteanzeige Der MAC Quantum Wash zeigt die empfangenen DMX Werte im Menü DMX LIVE an. Die Funktion ist sinnvoll, um Probleme in Steuernetzwerken zu lokalisieren. RATE zeigt die DMX Refresh-Rate an. Werte unter 10 oder über 44 führen, besonders im Tracking-Modus, zu fehlerhafter Datenauswertung. -
Seite 12: Setzen Der Einstellungen Per Dmx
3. Die DMX Steuerkanäle für Pan, Tilt und Zoom dienen nun zur Einstellung des Offsetwertes für diese Effekte. Stellen Sie den Offset jedes Gerätes ein, bis das Verhalten der Geräte gleich ist (z.B. jedes Gerät identische Streuwinkel für den DMX Wert erzeugt). MAC Quantum Wash Bedienungsanleitung... -
Seite 13: Rdm
Anwendungen, spezielle Befehle an bestimmte Geräte zu senden und zu empfangen. RDM ID Jeder MAC Quantum Wash verfügt über eine eindeutige RDM UID, über die das Gerät in jedem RDM-System angesprochen werden kann. Die RDM UID finden Sie im Menü INFORMATION. RDM UID zeigt die eindeutige ID des Gerätes für die Identifikation in RDM-Systemen. -
Seite 14: Servicefunktionen Der Firmware
Die Optionen BEAM TWISTER ZERO POS und BEAM TWISTER FINE im Menü SERVICE ADJUST sind keine Funktionen, die der Anwender verwenden soll. Sie werden vom Martin™ Service und autorisierten Service-Partnern in Zusammenhang mit der Service-Dokumentation von Martin™ verwendet. Änderungen dieser Einstellungen können zu Schäden am Gerät führen. Die Gewährleistung für derartige Schäden ist ausgeschlossen. -
Seite 15: Firmware-Installation
4. Im Display erscheint die Meldung AVAILABLE FIRMWARE. Sie können nun durch die gespeicherten Firmware-Versionen blättern. 5. Zur Installation einer Firmware wählen Sie die Datei in drücken Enter. Der MAC Quantum Wash verlangt die Bestätigung der Auswahl. Brechen Sie den Vorgang, wenn erforderlich, mit der Menu-Taste ab. -
Seite 16: Update Von Firmware Version 1.X.x Auf 2.0.0
Kopf benötigt ungefähr zwei Minuten, um sich präzise zu justieren. 8. Drücken und halten Sie MENU, wenn sich der Kopf nicht mehr bewegt, um das Menü zu verlassen. Pan und Tilt sind nun für die Verwendung der Firmware Version 2.0.0 bereit. MAC Quantum Wash Bedienungsanleitung... -
Seite 17: Dmx Protokoll
DMX Protokoll Basis-Modus Ab MAC Quantum Wash Firmware Version 2.0.0. Fade Grund- Kanal DMX Wert Prozent Funktion wert Strobe/shutter Effekt 0 - 19 0 - 7 Shutter geschlossen 20 - 49 8 - 19 Shutter offen Snap Strobe, langsam → schnell... - Seite 18 Farbe 33 - LEE 164 - Flame Red 77 - 78 Farbe 34 - Magenta 79 - 80 Farbe 35 - Medium Lavender 81 - 82 Farbe 36 - White Tabelle 1: DMX Protokoll - Basis-Modus MAC Quantum Wash Bedienungsanleitung...
- Seite 19 Fade Grund- Kanal DMX Wert Prozent Funktion wert ‘Farbrad’ Drehung → 83 - 103 32 - 40 UZ, schnell langsam 104 -106 Stop (stoppt auf aktueller Farbe) → 107 - 127 GUZ, langsam schnell 42 - 50 Farbteil-Effekt 128 - 129 Farb-Preset 1 130 - 131 Farb-Preset 2...
- Seite 20 117 - 198 46 -77 Keine Funktion Alle Kalibrationswerte zurücksetzen – 5 s 200 - 255 78 - 100 Keine Funktion Tabelle 1: DMX Protokoll - Basis-Modus MSB = Most significant byte LSB = Least significant byte MAC Quantum Wash Bedienungsanleitung...
-
Seite 21: Erweiterter Modus
Erweiterter Modus Ab MAC Quantum Wash Firmware Version 2.0.0. Fade Grund- Kanal DMX Wert Prozent Funktion wert Strobe/ shutter Effekt 0 - 19 0 - 7 Shutter geschlossen 20 - 49 8 - 19 Shutter offen Snap Strobe, langsam → schnell... - Seite 22 GUZ, langsam schnell 246- 255 96 - 100 Offen Zoom Weit → eng 0 - 200 0 - 78 Fade Overdrive min. → max. 201 - 255 79 - 100 Tabelle 2: DMX Protokoll - erweiterter Modus MAC Quantum Wash Bedienungsanleitung...
- Seite 23 Fade Grund- Kanal DMX Wert Prozent Funktion wert Beam Twister, 16-bit (MSB und LSB) → 0 - 32768 0 - 50 Index 0 32769 - 40000 50 - 61 Deaktiviert → 40001 - 49990 61 - 77 Drehung UZ schnell UZ langsam 49991 - 50000 Keine Drehung (Linse stoppt an aktueller Position)
- Seite 24 Effektauswahl (Einstellung über Kanal 17) FX2 Einstellung Effekt revers schnell → langsam 0 - 126 0 - 49 Fade 127 - 128 Effekt stoppt Effekt langsam → schnell 129-255 51-100 Tabelle 2: DMX Protokoll - erweiterter Modus MAC Quantum Wash Bedienungsanleitung...
- Seite 25 Fade Grund- Kanal DMX Wert Prozent Funktion wert FX Synchronisation Keine Synchronisation Verschiebung 10° Verschiebung 20° Verschiebung 30° Verschiebung 40° Verschiebung 50° Verschiebung 60° Verschiebung 70° Verschiebung 80° Verschiebung 90° Verschiebung 100° Verschiebung 110° Verschiebung 120° Verschiebung 130° Verschiebung 140° Verschiebung 150°...
- Seite 26 244 - 247 95 - 96 schnell 248 - 251 97 - 98 Medium 252 - 255 98 - 100 langsam Tabelle 2: DMX Protokoll - erweiterter Modus MSB = Most significant byte LSB = Least significant byte MAC Quantum Wash Bedienungsanleitung...
-
Seite 27: Fx: Programmierte Effekte
Wählen Sie den Effekt über Kanal 34 und 36 durch Senden des entsprechenden DMX-Werts. Ändern Sie die Parameter (wie Geschwindigkeit oder Helligkeit) über die Kanäle 35 und 37. Die Synchronisierung stellen Sie über Kanal 38 ein. Ab MAC Quantum Wash Firmware Version 2.0.0. DMX Wert Effekt DMX Wert Effekt... -
Seite 28: Dmx Werte Für Farbtemperatur
9600 3650 5650 7650 9650 3700 5700 7700 9700 3750 5750 7750 9750 3800 5800 7800 9800 3850 5850 7850 9850 3900 5900 7900 9900 3950 5950 7950 9950 10000 Tabelle 4: DMX Werte und Farbtemperaturen MAC Quantum Wash Bedienungsanleitung... -
Seite 29: Menüstruktur
Menüstruktur Ab MAC Quantum Wash Firmware Version 2.0.0. Menü-Ebene 1 Menü-Ebene 2 Menü-Ebene 3 Menü-Ebene 4 Beschreibung (Grundeinstellung fett) DMX Adresse (Grundeinstellung = 1). Der DMX Adressbereich ist limitiert, damit die DMX ADDRESS 1 – XXX maximale Adresse 512 nicht überschritten wird. - Seite 30 DMX Übertragungsgeschwindigkeit Prozentsatz der fehlerfrei empfangenen QUALITY 0 - 100% Pakete BASIC MODE START CODE 0 - 255 Wert des DMX Startcodes STROBE ... DMX Wert, der für jeden Effekt empfangen CONTROL wird Tabelle 5: Menüstruktur MAC Quantum Wash Bedienungsanleitung...
- Seite 31 Zur Einstellung Kopf auf die P/T-Einstel- STEP 2 ADJUST lungsposition drehen, dann Enter BEAM TWISTER ZERO POS Nur vom Martin-Service zu verwenden - Beschädigungsgefahr! BEAM TWISTER FINE Pan / Tilt Lagekontrolle aktiv PT FEEDBACK Pan / Tilt Lagekontrolle nicht aktiv ZOOM 0.00 ...+/- xx%...
-
Seite 32: Service- Und Displaymeldungen
Service- und Displaymeldungen Der MAC Quantum Wash zeigt Wartungs- und Fehlermeldungen im Display mit Fehlermeldungen, die 3 oder 4 Buchstaben lang sind und erläuterndem Text im Display an. Die Kurzmeldung ist groß dargestellt und aus der Ferne lesbar. Der erläuternde Text gibt weitere Informationen zur Meldung. -
Seite 33: Fehlermeldungen
*Temperaturmeldungen werden gelöscht, sobald die Temperatur genügend gesunken ist. Wenn die Temperatur die Abschaltgrenze übersteigt, erscheint eine Fehlermeldung. Fehlermeldungen Fehlermeldungen melden einen Fehler. Der MAC Quantum Wash stellt Fehlermeldungen wie folgt dar: • Die Fehlermeldung blinkt im Display. • Wenn mehr als ein Fehler vorliegt, werden die Fehlermeldungen nacheinander angezeigt. - Seite 34 Kurztext Bedeutung DC TEMP CUT OFF DCTC Übertemperaturabschaltung DC PCB. DC TEMP SEN ERR DCTE Fehler des Temperatursensors der DC PCB BASE 1 FAN ERR BASE 2 FAN ERR BASE 3 FAN ERR HEAD FAN 1 ERR HEAD FAN 1 ERR HEAD FAN 1 ERR HEAD FAN 1 ERR BEAM TWIST FBACK ERR...
- Seite 35 Kurztext Bedeutung TILT SENSOR ERR TSER Das Gerät erhält keine Daten vom Tilt Positionssensor. UPL ERR LED DRV Während eines Uploads konnte keine neue LED Treiber-Firmware UELD installiert werden. Die Fehlermeldung verschwindet, wenn der Upload erfolgreich war oder ein Einschaltzyklus erfolgt. UI TEMP CUTOFF UITC Übertemperaturabschaltung des Gerätemenüs.
- Seite 36 • Olof Palmes Allé 18 • 8200 Aarhus N • Denmark Tel: +45 8740 0000 • Fax +45 8740 0010...
