Montage

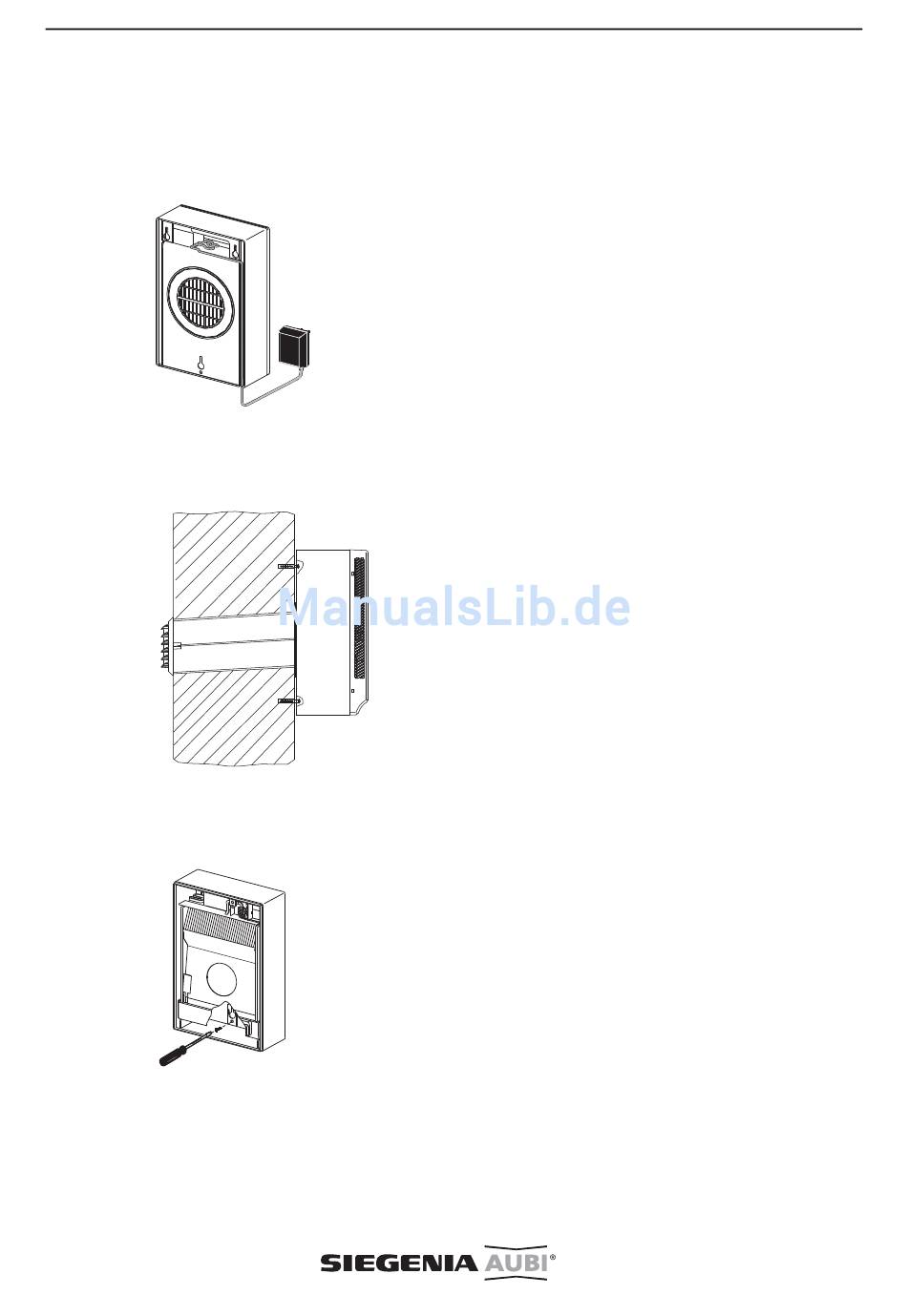

7. Kabel verlegen
8. AEROPLUS befestigen
9. Montage im Schutzbereich II
Stecken Sie das Netzteil in eine im Schutzbereich III montierte Steckdose des 230 V Wechselstromnetzes.
Das Gerät ist nun betriebsbereit.
Stand: 08.10.2012
• Verlegen Sie das Kabel auf der Gehäuserückseite links-
oder rechtsseitig in den vorgesehenen Kabelkanal.
• Erstellen Sie am oberen oder unteren Ende des Kabelka-
nals mit geeignetem Werkzeug eine Auskerbung, um das
Kabel aus dem Gerät herauszuführen.
• Führen Sie die Öffnungen auf der Rückseite des AERO-
PLUS über die Befestigungsschrauben und drücken Sie
das Gerät leicht nach unten.
• Prüfen Sie, ob das Gerät fest sitzt.
Diesen Schritt müssen Sie durchführen, wenn Sie das Gerät im
Schutzbereich II montieren. Beachten Sie den Hinweis auf
Seite 7.
• Entfernen Sie die Frontplatte und den Filter im Gerät (siehe
Kapitel „Filterwechsel" auf Seite 16).
• Befestigen Sie den AEROPLUS an der vorgesehenen Öff-
nung mit einer Schraube fest an der Wand (siehe auch „3.
Dübellöcher bohren" auf Seite 9).
• Setzen Sie den Filter und die Frontplatte wieder ein (siehe
Seite 16).
AEROPLUS
11
