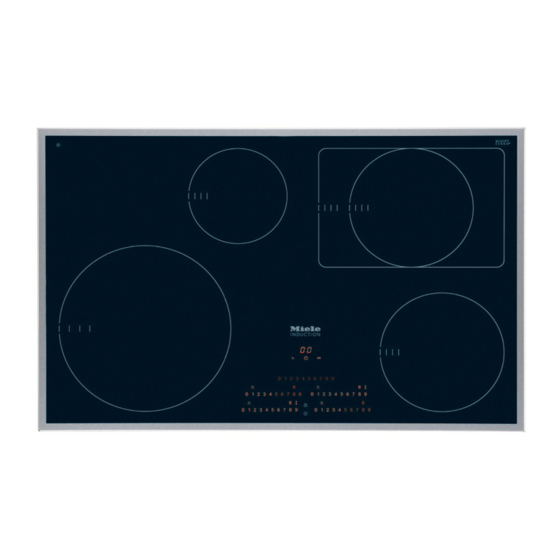

Miele KM 6350 Gebrauchs- Und Montageanweisung
  1. Anleitungen
  2. Marken
  3. Miele Anleitungen
  4. Kochfelder
  5. KM 6350
  6. Gebrauchs- und montageanweisung

Miele KM 6350 Gebrauchs- Und Montageanweisung

Glaskeramik-kochfelder mit induktion
Vorschau ausblenden Andere Handbücher für KM 6350:
Inhaltsverzeichnis

Werbung

Quicklinks

Gebrauchs- und Montageanweisung
Glaskeramik-Kochfelder mit Induktion
KM 6350 / KM 6351 / KM 6352
KM 6380 / KM 6383
de - CH
Lesen Sie unbedingt die Gebrauchs-
und Montageanweisung vor Aufstellung -
Installation - Inbetriebnahme.
Dadurch schützen Sie sich und
vermeiden Schäden an Ihrem Gerät.
M.-Nr. 07 809 490

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Miele KM 6350

Inhaltszusammenfassung für Miele KM 6350

  • Seite 1 Gebrauchs- und Montageanweisung Glaskeramik-Kochfelder mit Induktion KM 6350 / KM 6351 / KM 6352 KM 6380 / KM 6383 de - CH Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

  • Seite 3: Inhaltsverzeichnis

    KM 6350 / KM 6351 / KM 6352........
  • Seite 4 Con|ctivity und Miele|home........

  • Seite 5: Gerätebeschreibung

    Gerätebeschreibung Gerätemodelle KM 6350 / KM 6351 / KM 6352 ac Kochzone mit TwinBooster bd Kochzonen mit Booster Bedienungsfeld...

  • Seite 6: Km 6380

    Gerätebeschreibung KM 6380 Kochzone mit TwinBooster bc Kochzonen mit Booster Bedienungsfeld...

  • Seite 7: Km 6383

    Gerätebeschreibung KM 6383 Kochzonen mit TwinBooster bde Kochzonen mit Booster Bedienungsfeld...

  • Seite 8: Bedienungsfeld

    Gerätebeschreibung Bedienungsfeld...

  • Seite 9: Verriegelung

    Gerätebeschreibung Sensortasten a Ein/Aus des Kochfeldes b Verriegelung c Einstellen der Leistungsstufe d Booster / TwinBooster e Warmhaltefunktion f - Einstellen der Zeit - Einstellen der Leistungsstufe für die Kochzone hinten Mitte, falls vorhanden g Stop and Go h - Anwahl des Timers - Wechseln zwischen den Timer-Funktionen - Anwahl einer Abschaltzeit (siehe Kapitel "Kochzone automatisch abschalten") i Stundenfunktion...

  • Seite 10: Kochzonendaten

    Gerätebeschreibung Kochzonendaten Kochzone KM 6350 minimaler bis maximaler Leistung in Watt bei 230 V** C in cm* 18 - 28 normal 2600 TwinBooster, Stufe 1 3000 TwinBooster, Stufe 2 3700 10 - 16 normal 1400 Booster 2200 14 - 20 /...

  • Seite 11: Sonderausstattung

    * Innerhalb des angegebenen Bereiches können Töpfe mit jedem beliebigen Bo- dendurchmesser verwendet werden. ** Die angegebene Leistung kann je nach Grösse und Material des Kochgeschirrs variieren. Sonderausstattung Kochfelder mit dem Symbol < in der linken oberen Ecke sind für das System Miele|home vorgerüstet (siehe Kapitel "Nachkaufbares Zubehör").

  • Seite 12: Sicherheitshinweise Und Warnungen

    Bewahren Sie die Gebrauchs- und Warmhalten von Speisen. Montageanweisung auf, und geben Alle anderen Anwendungsarten sind Sie sie einem eventuellen Nachbe- unzulässig. Miele haftet nicht für Schä- sitzer weiter. den, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung ver- ursacht werden.

  • Seite 13: Kinder Im Haushalt

    Sicherheitshinweise und Warnungen Kinder im Haushalt Verpackungsteile (z. B. Folien, Sty- ropor) können für Kinder gefährlich Nutzen Sie die Verriegelung, damit sein. Erstickungsgefahr! Bewahren Sie Kinder das Kochfeld nicht unbeaufsich- Verpackungsteile ausserhalb der tigt einschalten oder Einstellungen än- Reichweite von Kindern auf und entsor- dern können.

  • Seite 14: Technische Sicherheit

    Gerätes. Die elektrische Sicherheit des Koch- Installations- und Wartungsarbeiten feldes ist nur dann gewährleistet, wenn sowie Reparaturen dürfen nur von Miele es an ein vorschriftsmässig installiertes autorisierte Fachleuten durchführen. Schutzleitersystem angeschlossen Durch unsachgemässe Installations- wird. Es ist sehr wichtig, dass diese...

  • Seite 15: Sachgemässer Gebrauch

    Miele Original Ersatzteile ausgetauscht rechner, dürfen sich nicht in unmittelba- werden. Nur bei diesen Teilen gewähr- rer Nähe des eingeschalteten Kochfel- leistet Miele, dass sie die Sicherheits- des befinden. Dadurch kann ihre Funk- anforderungen erfüllen. tion beeinträchtigt werden. Ist die Netzanschlussleitung be- Das Kochfeld wird bei Betrieb heiss schädigt, muss sie von einer Elek-...
  • Seite 16 Sicherheitshinweise und Warnungen Schützen Sie Ihre Hände bei allen Erhitzen Sie keine geschlossenen Arbeiten am heissen Kochfeld mit wär- Behälter, z. B. Konservendosen, auf meisolierten Handschuhen, Topflappen den Kochzonen. Durch den entstehen- oder Ähnlichem. Achten Sie darauf, den Überdruck können die Behälter dass diese Textilien nicht nass oder bzw.
  • Seite 17 Spitze oder kleine Gegen- stände sowie Papier dürfen nicht in der Schublade aufbewahrt werden. Sie können durch die Lüftungsschlitze in Miele kann nicht für Schäden verant- das Gehäuse eindringen bzw. ange- wortlich gemacht werden, die infol- saugt werden und den Lüfter beschädi- ge von Nichtbeachtung der Sicher- gen oder die Kühlung beeinträchtigen.

  • Seite 18: Aktiver Umweltschutz

    Aktiver Umweltschutz Entsorgung der Verpackung Entsorgung des Altgerätes Die Verpackung ist nötig, da sie das Elektrische und elektronische Altgeräte Gerät vor Transportschäden schützt. Ihr enthalten vielfach noch wertvolle Mate- Händler nimmt die Verpackung im All- rialien. Sie enthalten aber auch schädli- gemeinen zurück.

  • Seite 19: Vor Dem Ersten Benutzen

    Vor dem ersten Benutzen Kleben Sie das Typenschild, das sich bei den Unterlagen Ih- res Gerätes befindet, an die dafür vorgesehene Stelle im Ka- pitel "Typenschild". Erste Reinigung ^ Entfernen Sie evtl. angebrachte Schutzfolien und Aufkleber. ^ Wischen Sie vor dem ersten Benutzen Ihr Gerät mit einem feuchten Tuch ab und trocknen Sie es danach.

  • Seite 20: Induktion

    Induktion Funktionsweise Unter einer Induktionskochzone befindet sich eine Induktions- spule. Wenn die Kochzone eingeschaltet wird, erzeugt diese Spule ein Magnetfeld, das direkt auf den Topfboden wirkt und ihn erhitzt. Die Kochzone erwärmt sich nur indirekt durch die vom Topf abgegebene Wärme. Kochzonen mit Induktion arbeiten nur, wenn Kochgeschirr mit einem magnetisierbaren Boden aufgesetzt ist (siehe Kapitel "Kochgeschirr").

  • Seite 21: Geräusche

    Induktion Geräusche Bei Betrieb von Induktions-Kochzonen können im Kochge- schirr, abhängig von Material und Verarbeitung des Bodens, folgende Geräusche entstehen: – Brummen kann bei hoher Leistungsstufe auftreten. Es wird schwächer oder verschwindet, wenn die Leistungsstufe verringert wird. – Prasseln kann bei Kochgeschirr auftreten, das einen Bo- den aus verschiedenen Materialien hat (z.

  • Seite 22: Kochgeschirr

    Induktion Kochgeschirr Geeignet ist Kochgeschirr aus: – Edelstahl mit magnetisierbarem Boden – emailliertem Stahl – Gusseisen Nicht geeignet ist Kochgeschirr aus: – Edelstahl mit nicht magnetisierbarem Boden – Aluminium, Kupfer – Glas-/Keramik, Steingut Wenn Sie nicht sicher sind, ob sich ein Topf oder eine Pfanne für die Induktion eignet, können Sie dies prüfen, indem Sie ei- nen Magneten an den Geschirrboden halten.

  • Seite 23: Bedienung

    Bedienung Bedienprinzip Ihr Glaskeramik-Kochfeld ist mit elektronischen Sensortasten ausgestattet, die auf Fingerkontakt reagieren. Bei ausgeschaltetem Kochfeld sind nur die aufgedruckten Symbole für die Sensortasten Ein-/Aus des Kochfeldes und Verrieglung sichtbar. Wird das Kochfeld eingeschaltet leuchten alle weiteren Sen- sortasten auf. Auf den Bedienungsskalen leuchtet "0" in Hel- ligkeitsstufe 2, die Ziffern 1 bis 9 in Helligkeitsstufe 1.

  • Seite 24: Einschalten

    Bedienung Einschalten Sie müssen erst das Kochfeld und dann die gewünschte Kochzone einschalten. Lassen Sie das Gerät während des Betriebes nicht unbe- aufsichtigt! Kochfeld einschalten ^ Berühren Sie die Sensortaste s. Alle Sensortasten leuchten auf.Erfolgt keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach we- nigen Sekunden wieder ab.

  • Seite 25: Einstellbereiche

    Bedienung Einstellbereiche Das Gerät ist werkseitig mit 9 Leistungsstufen programmiert. Wenn Sie eine feiner abgestimmte Einstellung der Leistungsstufen wünschen, können Sie den Umfang der Leistungsstufen erweitern (siehe Kapitel "Programmierung"). Einstellbereich werkseitig erweitert (9 Leistungs- (17 Leistungs- stufen) stufen) Schmelzen von Butter 1 bis 2 1 bis 2+ Auflösen von Gelatine...

  • Seite 26: Ankochautomatik

    Bedienung Ankochautomatik Bei aktivierter Ankochautomatik heizt die Kochzone automa- tisch mit höchster Leistung an (Ankochstoss) und schaltet dann auf die eingestellte Leistungsstufe = Fortkochstufe zu- rück. Die Ankochzeit hängt von der eingestellten Fortkochstu- fe ab (siehe Tabelle). Aktivieren ^ Berühren Sie die Ziffer der gewünschten Fortkochstufe so lange, bis ein Signal ertönt und die eingestellte Fortkoch- stufe zu blinken beginnt.
  • Seite 27 Bedienung Fortkochstufe* Ankochzeit in Minuten und Sekunden (ca.) 0 : 15 0 : 15 0 : 15 0 : 15 0 : 25 0 : 25 0 : 50 0 : 50 2 : 00 5 : 50 5 : 50 2 : 50 2 : 50 2 : 50...

  • Seite 28: Boosterfunktion

    Bedienung Boosterfunktion Die Kochzonen sind mit einem Booster oder TwinBooster ausgestattet (siehe Gerätebeschreibung). Die Boosterfunktion ist eine Leistungsverstärkung, um grosse Mengen schnell erhitzen zu können, z. B. Wasser zum Nudel- kochen. Ist sie zugeschaltet, arbeiten die Kochzonen für ei- nen Zeitraum von 15 Minuten mit einer extrahohen Leistung. Die Boosterfunktion kann nur bei zwei Kochzonen gleichzeitig genutzt werden, jeweils bei einer Kochzone links und einer Kochzone rechts.
  • Seite 29 Bedienung Während der Boosterzeit leuchten die Sensortaste B und.alle Ziffern der Bedienungsskala mit Helligkeitsstufe 2. Booster einschalten ^ Berühren Sie "0" auf der Bedienungsskala der gewünsch- ten Kochzone. ^ Stellen Sie ggf. eine Leistungsstufe ein. ^ Berühren Sie die Sensortaste B. TwinBooster einschalten Stufe 1 ^ Berühren Sie "0"...

  • Seite 30: Warmhaltefunktion

    Bedienung Warmhaltefunktion Alle Kochzonen sind mit einer Warmhaltefunktion ausgestat- tet. Ist die Warmhaltefunktion eingestellt, schaltet sich die Koch- zone nach maximal 2 Stunden Betrieb aus. Die Warmhaltefunktion dient zum Warmhalten von Speisen direkt nach ihrer Zubereitung, also noch im heissen Zu- stand.

  • Seite 31: Ausschalten Und Restwärmeanzeige

    Bedienung Ausschalten und Restwärmeanzeige Kochzone ausschalten ^ Berühren Sie die Ziffer "0" auf der Bedienungsskala der ge- wünschten Kochzone. Die Ziffern 1 bis 9 der Bedienungsskala erlöschen nach eini- gen Sekunden. Ist die Kochzone noch heiss, wird die Rest- wärme angezeigt. Kochfeld ausschalten ^ Berühren Sie die Sensortaste s.

  • Seite 32: Tipps Zum Energiesparen

    Tipps zum Energiesparen – Garen Sie nach Möglichkeit nur in geschlossenen Töpfen oder Pfannen. So wird verhindert, dass Wärme unnötig ent- weicht. offen geschlossen – Wählen Sie für kleine Mengen einen kleinen Topf. Ein klei- ner Topf benötigt weniger Energie als ein grosser, nur we- nig gefüllter Topf.

  • Seite 33: Timer

    Timer Das Kochfeld muss eingeschaltet sein, wenn Sie den Timer nutzen möchten. Der Timer kann für zwei Funktionen genutzt werden: – zum Einstellen einer Kurzzeit – zum automatischen Abschalten einer Kochzone. Sie können eine Zeit von 1 Minute (01) bis 9 Stunden (9^) ein- stellen.

  • Seite 34: Kurzzeit

    Timer Kurzzeit Einstellen Minuten Beispiel: Sie möchten 15 Minuten einstellen. ^ Schalten Sie ggf. das Kochfeld ein. ^ Berühren Sie die Sensortaste m. Die Sensortaste m blinkt. In der Timeranzeige erscheint 00, die rechte 0 blinkt. Zuerst werden die Zehner-, dann die Einerstellen eingestellt. ^ Berühren Sie die der Zehnerstelle entsprechende Ziffer (hier 1) auf der Bedienungsskala.
  • Seite 35 Timer Stunden Volle Stunden werden eingestellt, indem Sie die entsprechen- de Ziffer auf der Bedienungsskala berühren. Halbe Stunden werden eingestellt, indem Sie auf der Bedie- nungsskala den Bereich zwischen 2 Ziffern berühren. Beispiel: Sie möchten 2 Stunden 30 Minuten einstellen ^ Schalten Sie ggf.
  • Seite 36 Timer Ändern ^ Berühren Sie die Sensortaste m. ^ Stellen Sie die gewünschte Zeit wie zuvor beschrieben ein. Löschen ^ Berühren Sie die Sensortaste m. ^ Berühren Sie die Ziffer 0 auf der Bedienungsskala.

  • Seite 37: Kochzone Automatisch Abschalten

    Timer Kochzone automatisch abschalten Sie können eine Zeit einstellen, nach der eine Kochzone auto- matisch abgeschaltet wird. Alle Kochzonen können gleichzeitig programmiert werden. Ist die programmierte Zeit länger als die maximale zulässi- ge Betriebsdauer, wird die Kochzone von der Sicherheits- ausschaltung (siehe entsprechendes Kapitel) ausgeschal- tet.

  • Seite 38: Timerfunktionen Gleichzeitig Nutzen

    Timer Timerfunktionen gleichzeitig nutzen Die Funktionen Kurzzeit und Automatisches Abschalten kön- nen gleichzeitig genutzt werden. Sie haben eine oder mehrere Abschaltzeiten programmiert und möchten zusätzlich eine Kurzzeit einstellen: Berühren Sie die Sensortaste m so oft, bis die Kontrollleuch- ten der programmierten Kochzonen statisch leuchten und in der Timeranzeige 00 erscheint.

  • Seite 39: Sicherheitseinrichtungen

    Sicherheitseinrichtungen Verriegelung / Inbetriebnahmesperre Damit Kochfeld und Kochzonen nicht unbeabsichtigt einge- schaltet oder Einstellungen geändert werden können, ist Ihr Gerät mit einer Verriegelung ausgestattet. Die Verriegelung wird bei eingeschaltetem Kochfeld akti- viert. Ist sie aktiviert, lässt sich das Gerät nur bedingt bedie- nen: –...
  • Seite 40 Sicherheitseinrichtungen Aktivieren Drei-Finger-Bedienung (werkseitige Einstellung) ^ Berühren Sie gleichzeitig die Sensortaste $ und die Stufe "0" der beiden rechten Kochzonen so lange, bis die Kon- trollleuchte der Verriegelung und LC in der Timeranzeige er- scheinen. Nach kurzer Zeit erlöschen die Kontrollleuchte und LC. Ein-Finger-Bedienung ^ Berühren Sie die Sensortaste $ so lange, bis die Kontroll- leuchte der Verriegelung und LC in der Timeranzeige er-...

  • Seite 41: Stop And Go

    Sicherheitseinrichtungen Stop and Go Ihr Gerät ist mit einer Funktion ausgestattet, die bei Aktivie- rung die Leistungsstufe aller eingeschalteten Kochzonen auf 1 reduziert. Die Leistungsstufen der Kochzonen und die Ein- stellung des Timers lassen sich nicht ändern, das Kochfeld kann nur ausgeschaltet werden. Bei Deaktivierung arbeiten die Kochzonen mit der zuletzt ein- gestellten Leistungsstufe weiter.

  • Seite 42: Sicherheitsausschaltung

    Sicherheitseinrichtungen Sicherheitsausschaltung Bei zu langer Betriebsdauer Wenn eine Kochzone über einen ungewöhnlich langen Zeit- raum hinweg (siehe Tabelle) mit gleich bleibender Leis- tungsstufe beheizt wird, schaltet sie sich automatisch aus, und die entsprechende Restwärmeanzeige erscheint. Wenn Sie die Kochzone erneut in Betrieb nehmen wollen, schalten Sie sie wie gewohnt wieder ein.

  • Seite 43: Überhitzungsschutz

    Sicherheitseinrichtungen Überhitzungsschutz Alle Induktionsspulen und die Kühlkörper der Elektronik sind jeweils mit einem Überhitzungsschutz ausgestattet. Bevor sich die Induktionsspulen bzw. die Kühlkörper überhitzen, lei- tet der Überhitzungsschutz eine der folgenden Massnahmen ein: Induktionsspule – Eine eingeschaltete Boosterfunktion wird abgebrochen. – Die eingestellte Leistungsstufe wird reduziert. –...

  • Seite 44: Reinigung Und Pflege

    Reinigung und Pflege Verwenden Sie zum Reinigen keinesfalls ein Dampf-Reinigungsgerät. Der Dampf kann an spannungs- führende Teile gelangen und einen Kurzschluss auslösen. Reinigen Sie das gesamte Gerät nach jedem Benutzen. Las- sen Sie dazu das Gerät abkühlen. Trocknen Sie das Gerät nach jeder feuchten Reinigung, da- durch vermeiden Sie Kalkrückstände.
  • Seite 45 Entfernen Sie alle groben Verschmutzungen mit einem feuch- ten Tuch, fest anhaftende Verschmutzungen mit einem Glas- schaber. Reinigen Sie das Kochfeld anschliessend mit dem Miele Glaskeramik- und Edelstahlreiniger (siehe Kapitel "Nachkauf- bares Zubehör"), oder einem handelsüblichen Glaskera- mik-Reiniger, und mit einem Küchenpapier oder einem sau- beren Tuch.

  • Seite 46: Programmierung

    Programmierung Sie können die Programmierung Ihres Gerätes ändern (siehe Tabelle). Sie können mehrere Einstellungen nacheinander än- dern. Nach Aufruf der Programmierung erscheinen in der Timeran- zeige P (Programm) und S (Status); bei Kochfeldern mit 3 Kochzonen erscheint hinten links eine zusätzliche Anzeige. Auf den Bedienungsskalen vorn links und hinten links wird das Programm angezeigt.
  • Seite 47 Programmierung Programm* Status** Einstellung Demonstrationsmodus Demonstrationsmodus ein und werkseitige Einstel- Demonstrationsmodus aus lung Wiederherstellung der werk- seitigen Einstellungen Umfang der Leistungsstu- 9 Leistungsstufen (1, 2, 3 ... bis 9) 17 Leistungsstufen (1, 1+, 2, 2+, 3 ... bis 9) Signalton Induktion bei fehlendem oder ungeeig- leise netem Geschirr...
  • Seite 48 Programmierung Programm* Status** Einstellung Inbetriebnahmesperre Nur manuelle Aktivierung der In- betriebnahmesperre Manuelle und automatische Akti- vierung der Inbetriebnahmesper- Ankochautomatik Miele|home nicht aktuell - nur bei kommunika- abgemeldet tionsfähigen Geräten mit angemeldet nachgerüstetem Kommu- nikationsmodul - Signalton bei Bedecken der Sensorfelder...

  • Seite 49: Was Tun, Wenn

    Was tun, wenn ...? Sie können die meisten Störungen und Fehler, die im täglichen Betrieb auftreten können, selbst beheben. Sie sparen Zeit und Kosten, da Sie den Kundendienst nicht rufen müssen. Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen.
  • Seite 50 Was tun, wenn ...? Problem Ursache Behebung Bei Betrieb des neuen Bei jeder folgenden Inbe- Kochfeldes kommt es triebnahme verringert sich zu Geruchs- und der Geruch und ver- Dunstbildung. schwindet schliesslich ganz. Die Leistungsstufen 1 Es befindet sich kein oder Verwenden Sie geeignetes bis 9 blinken.
  • Seite 51 Was tun, wenn ...? Problem Ursache Behebung Die Leistungsstufe 9 Bei gleichzeitigem Be- wird automatisch redu- trieb auf Leistungsstufe ziert, wenn Sie bei der 9 würde die mögliche verbundenen Koch- Gesamtleistung über- bzw Bräterzone eben- schritten. falls die Leistungsstufe 9 einstellen. Das Gerät schaltet sich Ein oder mehrere Sen- Reinigen Sie das Bedie-...
  • Seite 52 Was tun, wenn ...? Problem Ursache Behebung Die Sensortasten rea- Die Empfindlichkeit der Sorgen Sie zunächst dafür, gieren überempfind- Sensortasten hat sich ver- dass weder direktes Licht lich oder unempfind- stellt. (Sonnen- oder künstliches lich. Licht) auf das Kochfeld fällt noch die Umgebung des Kochfeldes zu dunkel ist.

  • Seite 53: Nachkaufbares Zubehör

    Passend zu Ihren Geräten bietet Miele ein umfangreiches Sortiment an Miele Zubehören sowie Reinigungs- und Pflege- produkten. Diese Produkte können Sie ganz leicht im Miele Webshop be- stellen: Sie erhalten diese Produkte auch über den Miele Kunden- dienst (siehe Umschlag) und bei Ihrem Miele Fachhändler.

  • Seite 54: System Miele|Home

    Für Ihr Kochfeld wird der Hauptzustand angezeigt: Ein, Aus, Fehler. Auf einem PC, Notebook oder iPod* / iPhone* (mobile Endge- räte) können über ein Miele|home Gateway im Bereich des Heimnetzwerks Statusinformationen zu den Hausgeräten an- gezeigt und einige Steuerbefehle ausgeführt werden.
  • Seite 55 Nachkaufbares Zubehör Miele|home a kommunikationsfähige Hausgeräte (Beispiele) b Kommunikationsmodul c SuperVision Hausgerät d Stromnetz (Powerline) e Miele|home Gateway f (WLAN) Router Mögliche Anbindungen g PC, Notebook h iPod* oder iPhone* i Kopplung mit dem Display eines Hausbussystems j Mögliche Internetanbindung * iPod und iPhone sind eingetragene Marken der Fa.
  • Seite 56 Nachkaufbares Zubehör Con|ctivity a Kommunikationsmodul XKM 2000 DA b Kommunikationsmodul XKM 2100 KM c Stromnetz (Powerline)

  • Seite 57: Con|Ctivity Und Miele|Home

    Con|ctivity und Miele|home Kochfeld anmelden Möchten Sie das Kochfeld – bei Miele{home anmelden, bereiten Sie zuerst den An- meldevorgang am Anzeigegerät vor (siehe Montage- und Installationsanweisung "Miele|home") – bei Con|ctivity anmelden, müssen Sie zuerst die Dunst- abzugshaube anmelden (siehe Montage- und Installations- anweisung "Con|ctivity").

  • Seite 58: Kochfeld Abmelden

    Con|ctivity und Miele|home Kochfeld abmelden Möchten Sie das Kochfeld bei Miele{home abmelden, be- reiten Sie zuerst den Abmeldevorgang am Anzeigegerät vor (siehe Montage- und Installationsanweisung "Miele|home"). ^ Berühren Sie bei ausgeschaltetem Kochfeld gleichzeitig die Sensortasten s und $ so lange, bis die Kontrollleuchte für die Verriegelung blinkt.

  • Seite 59: Sicherheitshinweise Zum Einbau

    Sicherheitshinweise zum Einbau Es muss sichergestellt werden, dass Das Gerät darf nur von einer die Netzanschlussleitung des Kochfel- qualifizierten des nach dem Einbau nicht mit dem - Fachperson eingebaut werden Bodenblech in Berührung kommt und - Elektro-Fachperson an das Elektro- keinen mechanischen Belastungen netz angeschlossen werden.
  • Seite 60 Sicherheitshinweise zum Einbau Sicherheitsabstand oben Wenn für verschiedene Geräte un- terhalb einer Dunstabzugshaube, z. B. Wokbrenner und Elektrokoch- feld, unterschiedliche Sicherheitsab- stände in der Gebrauchs- und Mon- tageanweisung angegeben sind, wählen Sie den grösseren von bei- den. Zwischen dem Gerät und einer ober- halb angebrachten Dunstabzugshaube muss der vom Haubenhersteller ange- gebene Sicherheitsabstand eingehalten...
  • Seite 61 Sicherheitshinweise zum Einbau Sicherheitsabstand seitlich / hinten Beim Einbau eines Kochfeldes dürfen sich an der Rückseite und an einer Sei- te (rechts oder links) beliebig hohe Schrank- oder Raumwände befinden (siehe Abbildungen). a 50 mm Mindestabstand hinten vom Nicht erlaubt! Arbeitsplattenausschnitt bis Hinter- kante Arbeitsplatte.
  • Seite 62 Sicherheitshinweise zum Einbau Sicherheitsabstand unterhalb Zwischenboden Um die Belüftung des Gerätes zu ge- Der Einbau eines Zwischenbodens un- währleisten, ist unterhalb des Gerätes terhalb des Kochfeldes ist nicht erfor- ein Mindestabstand zu einem Back- derlich aber erlaubt. ofen, einem Zwischenboden oder einer Für die Verlegung der Netzanschluss- Schublade erforderlich.
  • Seite 63 Sicherheitshinweise zum Einbau Sicherheitsabstand zur Nischenverkleidung Wird eine Nischenverkleidung angebracht, muss ein Mindestabstand zwischen Arbeitsplattenausschnitt und Verkleidung eingehalten werden, da hohe Tempera- turen Materialien verändern oder zerstören können. Bei einer Verkleidung aus brennbarem Material (z. B. Holz) muss der Mindestab- stand e zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm betra- gen.
  • Seite 64 Sicherheitshinweise zum Einbau Rahmen- / Facettenkochfelder Geflieste Arbeitsfläche Dichtung zwischen Kochfeld und Ar- beitsplatte Die Fugen a und der schraffierte Be- reich unter der Auflagefläche des Kochfeldes müssen glatt und eben sein, damit das Kochfeld gleichmässig aufliegt und das Dichtungsband unter dem Rand des Geräteoberteils eine Das Dichtungsband unter dem Rand ausreichende Abdichtung zur Arbeits-...

  • Seite 65: Rahmen- / Facettenkochfelder

    Rahmen- / Facettenkochfelder Einbaumasse KM 6350 a vorne b Einbau-Höhe c Anschluss Miele|home d Netzanschlusskasten Die Netzanschlussleitung (L=1440 mm) liegt lose bei.

  • Seite 66: Km 6380

    Rahmen- / Facettenkochfelder KM 6380 a vorne b Einbau-Höhe c Anschluss Miele|home d Netzanschlusskasten Die Netzanschlussleitung (L=1440 mm) liegt lose bei.

  • Seite 67: Einbau

    Rahmen- / Facettenkochfelder Einbau Kochfeld einsetzen ^ Führen Sie die Netzanschlussleitung Arbeitsplatte vorbereiten durch den Arbeitsplattenausschnitt ^ Erstellen Sie den Arbeitsplattenaus- nach unten. schnitt entsprechend dem Massbild. ^ Legen Sie das Kochfeld mittig in den Beachten Sie die Sicherheitsabstän- Ausschnitt. Achten Sie darauf, dass de (siehe Kapitel "Sicherheitshinwei- die Dichtung des Gerätes auf der Ar- se zum Einbau").

  • Seite 68: Flächenbündige Kochfelder

    Flächenbündige Kochfelder Einbaumasse KM 6351 a vorne b Einbau-Höhe c Anschluss Miele|home Beachten Sie unbedingt die Detail- d Stufenfräsung für Arbeitsplatten zeichnungen für die Ausschnittmas- aus Naturstein se der Naturstein-Arbeitsplatte. e Netzanschlusskasten Die Netzanschlussleitung (L=1440 mm) liegt lose bei.

  • Seite 69: Km 6352

    Flächenbündige Kochfelder KM 6352 - geeignet zum Einbau in Glasarbeitsplatten - a vorne b Einbau-Höhe c Anschluss Miele|home Beachten Sie unbedingt die Detail- d Stufenfräsung für Arbeitsplatten zeichnungen für die Ausschnittmas- aus Naturstein se der Naturstein-Arbeitsplatte. e Netzanschlusskasten Die Netzanschlussleitung (L=1440 mm)

  • Seite 70: Km 6383

    Einbau-Höhe c Einbau-Höhe Netzanschlussleitung Beachten Sie unbedingt die Detail- d Stufenfräsung für Arbeitsplatten zeichnungen für die Ausschnittmas- aus Naturstein se der Naturstein-Arbeitsplatte. e Netzanschlussleitung, L = 1440 mm f Anschluss Miele|home Einbau-Höhe mit Anschlusskabel Miele|home = 61 mm...

  • Seite 71: Einbau

    Flächenbündige Kochfelder Einbau Das Kochfeld wird – in eine entsprechend ausgefräste Ein flächenbündiges Kochfeld ist nur Naturstein-Arbeitsplatte direkt einge- für den Einbau in Naturstein (Granit, setzt. Marmor), Massivholz und geflieste Arbeitsplatten geeignet. – im Ausschnitt von Massivholz, ge- Im Kapitel "Einbaumasse" mit einem fliesten Arbeitsplatten und Glasar- entsprechenden Hinweis gekenn- beitsplatten mit Holzleisten befestigt.
  • Seite 72 Flächenbündige Kochfelder ^ Erstellen Sie den Arbeitsplattenaus- Arbeitsplatte aus Naturstein schnitt entsprechend den Abbildun- Arbeitsplattenausschnitt erstellen gen. Beachten Sie die Sicherheitsabstän- de (siehe Kapitel "Sicherheitshinwei- se zum Einbau"). Netzanschlussleitung am Gerät an- schliessen Die Netzanschlussleitung darf nur von einer Elektro-Fachperson am Gerät angeschlossen werden.
  • Seite 73 Flächenbündige Kochfelder Arbeitsplatte aus Massivholz / Da die Glaskeramikscheibe und der geflieste Arbeitsplatte / Glasar- Arbeitsplattenausschnitt einer gewis- beitsplatte sen Masstoleranz unterliegen, kann die Breite der Fuge c (min. 1 mm) Arbeitsplattenausschnitt erstellen variieren. ^ Erstellen Sie den Arbeitsplattenaus- schnitt entsprechend den Abbildun- gen.
  • Seite 74 Flächenbündige Kochfelder Kochfeld einsetzen ^ Führen Sie die Netzanschlussleitung durch den Ausschnitt nach unten. ^ Setzen Sie das Kochfeld b in den Ausschnitt und zentrieren Sie es. ^ Schliessen Sie das Kochfeld an. ^ Prüfen Sie die Funktion des Kochfel- des.

  • Seite 75: Elektroanschluss

    Elektroanschluss Gesamtleistung Mit dem Anschluss des Gerätes an siehe Typenschild das Elektronetz und zum Wechseln der Netzanschlussleitung beauftra- gen Sie bitte eine Elektro-Fachper- son, die die landesüblichen Vor- Anschluss und Absicherung schriften und die Zusatzvorschriften Die erforderlichen Anschlussdaten fin- der örtlichen Elektroversorgungsun- den Sie auf dem Typenschild.

  • Seite 76: Netzanschlussleitung

    Elektroanschluss Trenneinrichtungen Das Netz ist nach der Trennung ge- Das Gerät muss durch Trenneinrich- gen Wiedereinschalten zu sichern. tungen allpolig vom Netz abgeschaltet werden können! (Im abgeschalteten Netzanschlussleitung Zustand muss ein Kontaktabstand von mindestens 3 mm vorhanden sein!) Die Das Gerät muss mit einer Netzan- Trenneinrichtungen sind Überstrom- schlussleitung Typ H 05 VV-F (PVC-iso- schutzorgane und Schutzschalter.

  • Seite 77: Anschlussschema

    Elektroanschluss Anschlussschema...

  • Seite 78: Kundendienst, Typenschild

    Kundendienst, Typenschild Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte: Ihre Service Zentrale Spreitenbach Telefon: 0 800 800 222 Fax: 056 / 417 29 04 Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer Ihres Gerätes. Beide Angaben finden Sie auf dem beiliegenden Typenschild. Typenschild Kleben Sie hier das beiliegende Typenschild ein.
  • Seite 80 Änderungen vorbehalten / 4711 M.-Nr. 07 809 490 / 06...
