Das Befestigungsgewinde der GPS Antenne ist ein Industriestandard (3/4 Zoll) und ist
passend zu einer Vielzahl von Befestigungsbügeln aus dem maritimen Zubehörhandel.
Stellen Sie sicher, dass die GPS Antenne sicher und fest auf die Halterungen geschraubt ist.
Das Antennenkabel kann an jeder Stelle aufgetrennt und wieder verlötet
werden. Es ist jedoch wichtig, dass die aufgetrennte Stelle gegen Feuchtigkeit
und Korrosion geschützt wird.
2.3
Anschlüsse
Der GPS Kartenplotter hat Kabel oder Anschlüsse, die diesen mit der Stromquelle, der GPS
Antenne und NMEA Geräten wie Seefunkgeräten oder NMEA Instrumenten und Autopiloten
verbindet. Weitere Informationen finden Sie auch unter dem Punkt 16. Anschlussplan.
Der GPS Kartenplotter kann eine Reihe von NMEA Datensätzen an externe
NMEA Geräte übertragen. Die NMEA Kabelausgänge sind mit orange und
gelb gekennzeichnet. Sollten Sie bereits Geräte nach dem nachfolgenden
Schaltschema verbunden haben und wollen noch weitere Geräte (z.B.:
Autopilot) anschließen, so können Sie diese parallel zu den orangen und
grauen Kabelausgängen verbinden.

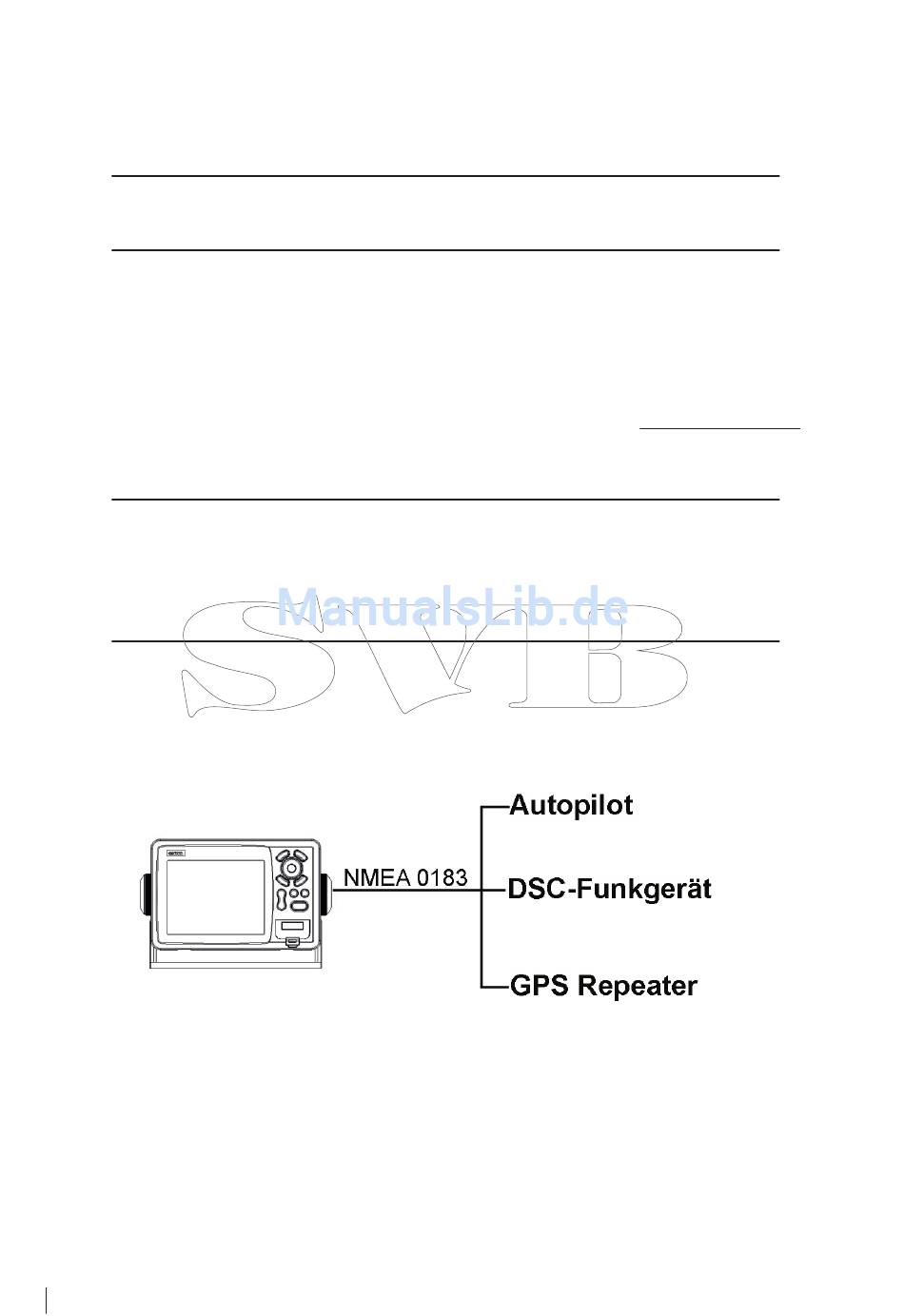

NMEA Anschlussbeispiele:
6
