SICK LFP Inox mit Diffusionsadapter Ergänzung Zur Betriebsanleitung

8031296 / 2025-08-19
SICK AG
Erwin-Sick-Straße 1
DE-79183 Waldkirch
www.sick.com
LFP Inox mit Diffusionsadapter
E R G Ä N Z U N G Z U R B E T R I E B S A N ‐
L E I T U N G
Zu diesem Dokument
Dieses Dokument gilt für folgende Produkte:
LFP Inox mit Diffusionsadapter
1 Zu Ihrer Sicherheit
Das Produkt ist für Prozesstemperaturen zwischen 10 °C ... 180 °C geeignet.
Detaillierte Informationen zum Umgang mit dem LFP finden Sie in der Betriebsan‐
leitung des Produkts.
Auf www.sick.com finden Sie Konformitätserklärungen, Zertifikate und die aktu‐
elle Betriebsanleitung des Produkts. Dazu im Suchfeld die Artikelnummer des
Produkts eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „P/N" oder
„Ident. no.").

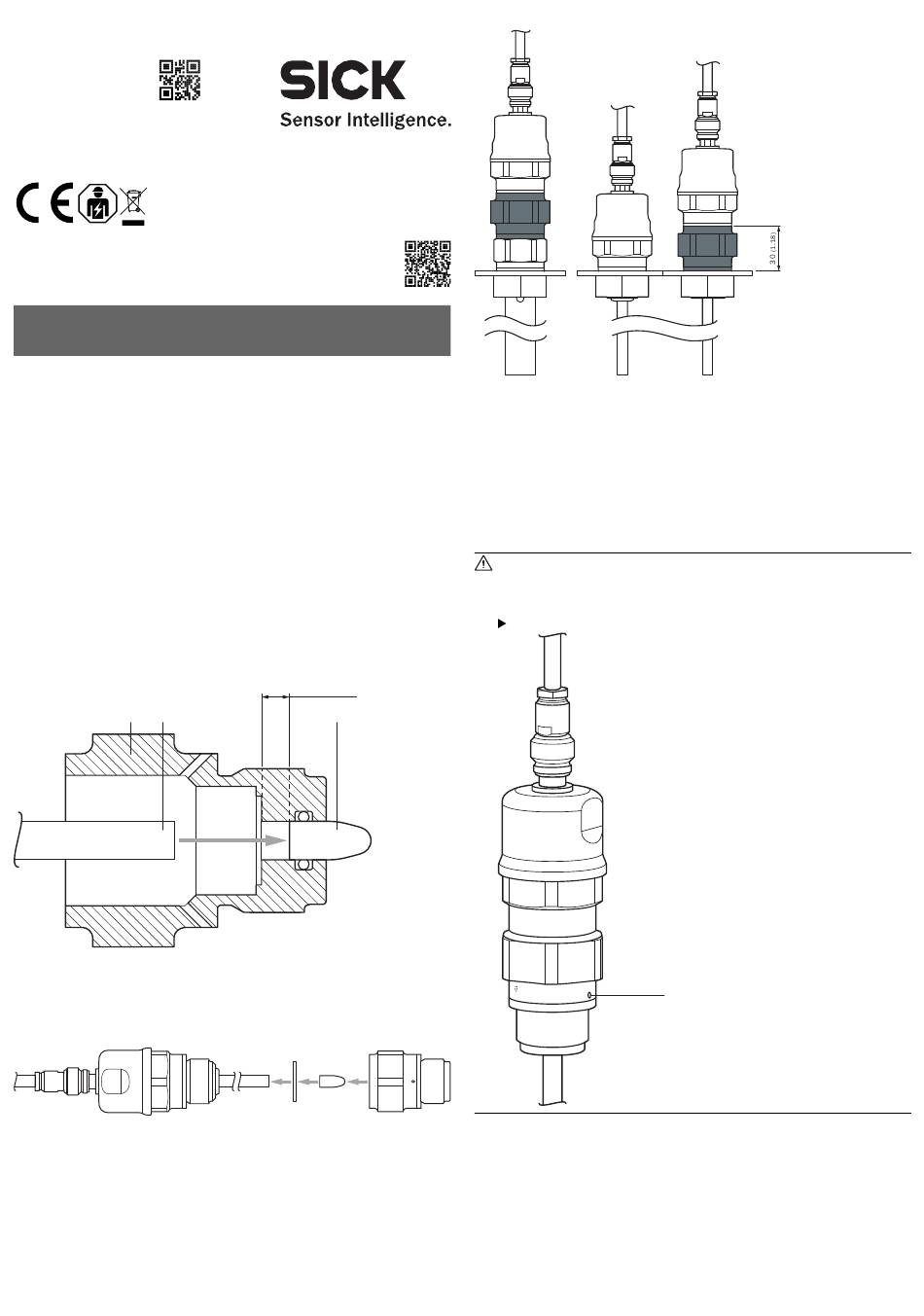

2 Montage
1. Sonde reinigen
2. Pin unterbündig in den Diffusionsadapter einsetzen.
3. Kupferdichtung auf dem LFP positionieren.
4. Sonde vorsichtig einführen, dabei den O-Ring nicht beschädigen. Zur besse‐
ren Montage O-Ring leicht einfetten.
5. Den Diffusionsadapter mit 50 Nm anziehen.
1 2
Diffusionsadapter
1
Sonde
2
Pin
3
8031296 / 2025-08-19/de, en
8019921:
d e
max. 5
(0.20)
3
Erhöhung des Sensors um 30 mm → Offsetverschiebung des Sensors
1 2
LFP mit Diffusionsadapter und Koaxialrohr
1
LFP Standard
2
LFP mit Diffuisionsadapter
3
Die Messperformance des LFP kann durch den Diffusionsadapters abnehmen.
Zur Verbesserung der Messperformance kann die AutCal-Funktion durchgeführt
werden, siehe Betriebsanleitung.
WARNUNG
Gefahr vor Verletzungen durch entweichenden Prozessdruck
Falls die Dichtung des Diffusionsadapters versagt, kann der Prozessdruck
durch die beiden Bohrungen im Adapter in die Umgebung entweichen.
Die Bohrungsöffnungen (1) müssen frei sein.
3
1
LFP Inox mit Diffusionsadapter | SICK 1
