Funktionsweise

Sensoreinheiten anschließen
Wenn Sie eine Sensoreinheit an eine Haupteinheit anschließen, wird empfohlen, die Verbindung herzustellen,
bevor die Haupteinheit eingeschaltet wird. Wenn Sie eine Sensoreinheit trennen und eine andere anschließen,
muss die Haupteinheit neu gestartet werden.
Kürzen des Kabels der Sensoreinheit
Hinweis
• Das Kabel der Sensoreinheit kann nicht verlängert oder geteilt werden.
• Bei der Führung des Kabels der Sensoreinheit beträgt der Mindestbiegungsradius 40 mm.

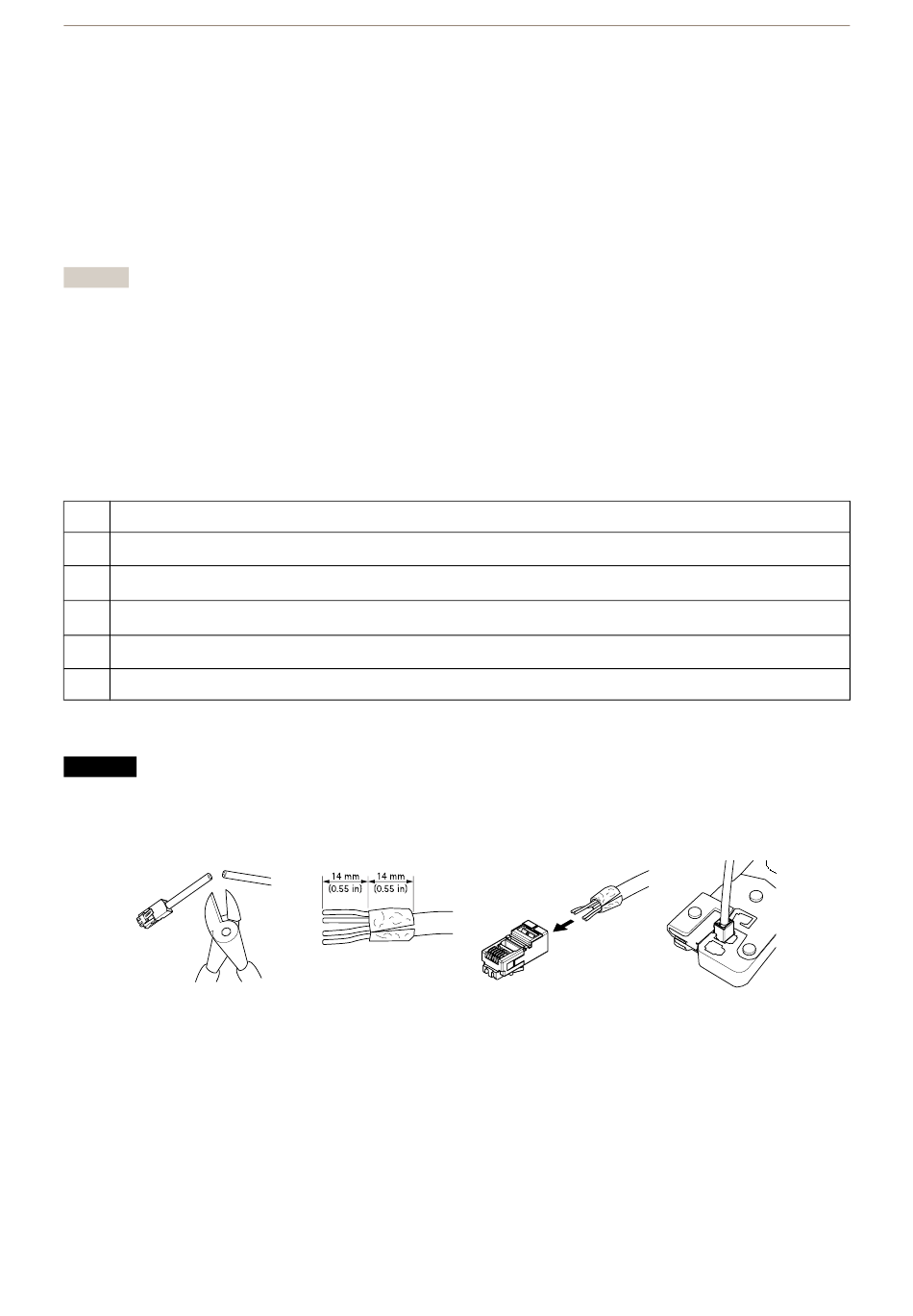

Im Lieferumfang der Sensoreinheit ist ein Kabel enthalten. Kürzen Sie das Kabel anhand folgender Schritte:
1. Schneiden Sie das Kabel auf die gewünschte Länge. Messen Sie die Länge ab der Sensoreinheit.
2. Entfernen Sie die Kunststoffbeschichtung vom Kabelende.
3. Ziehen Sie die Abdeckung ab.
4. Sortieren Sie die Kabel in folgender Reihenfolge:
1 Braun
2 Weiß/Braun
3 Nicht belegt
4 Nicht belegt
5 Weiß/Blau
6 Blau
5. Führen Sie die Kabel vollständig in einen abgeschirmten 6P6C RJ12-Stecker ein.
HINWEIS
Stellen Sie sicher, dass die Kabel in der richtigen Reihenfolge bleiben und die Kabelabdeckung mit der
Steckerabschirmung fest verbunden ist.
6. Befestigen Sie den Stecker mithilfe eines Crimpwerkzeugs am Kabel.
Das Gerät im Netzwerk ermitteln
Mit AXIS IP Utility und AXIS Device Manager die Axis Geräte im Netzwerk ermitteln und ihnen unter Windows®
IP-Adressen zuweisen. Beide Anwendungen sind kostenlos und können von axis.com/support heruntergeladen
werden.
Weitere Informationen zum Zuweisen von IP-Adressen finden Sie unter Zuweisen von IP-Adressen und Zugreifen
auf das Gerät.
