involight DL192 Bedienungsanleitung
Dmx controller
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für involight DL192

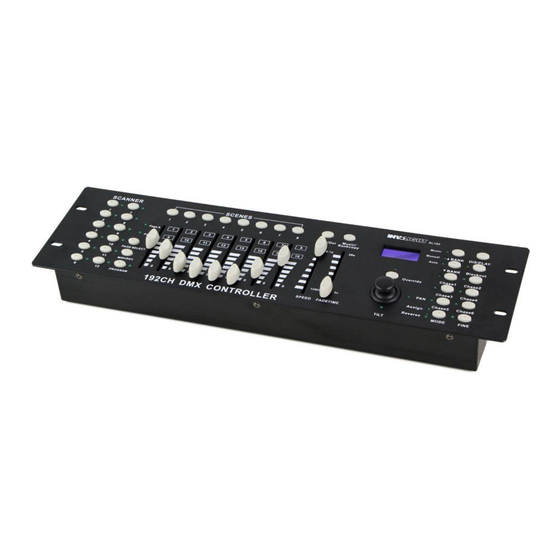

- Seite 1 Bedienungsanleitung DL192 DMX Controller Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis. TEIL 1. WARNHINWEISE: ....................... 2 1.1 ÜBERSICHT ÜBER DIE BEDEUTUNG DER SYMBOLE UND SIGNALWÖRTER ... 2 1.2 W ! ..................3 ICHTIGE ICHERHEITSHINWEISE 1.3 B : ................3 ESTIMMUNGSGEMÄßE ERWENDUNG TEIL 2. FUNKTIONEN & BEDIENUNG: ................... 4 2.1 T Ü... -
Seite 3: Teil 1. Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „DL192“! Mit diesem Lichtsteuergerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen DMX Controllers. Damit Ihnen Ihr „DL192“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Wichtige Sicherheitshinweise
Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Benutzen Sie den „DL192“ nur an Orten, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während... -
Seite 5: Lieferumfang
Wenn Schäden aufgrund der Nichtbeachtung der bestimmungsgemäßen Verwendung und der aus dieser Anleitung hervorgehenden Anweisungen entstehen, erlischt der Garantieanspruch und es kann zu Folgen wie Kurzschluss, Brand oder elektrischem Schlag sowie Herunterfallen des/der Geräte kommen. Auf keinen Fall dürfen Sie das Gehäuse des Gerätes oder des Adapters öffnen. Eigenmächtige Änderungen an dem Gerät sind aus Sicherheitsgründen untersagt. - Seite 6 1. SCANNERS Auswahl des zu steuernden Gerätes (1 bis 12) 2. KANALFADER Über die Kanalfader können DMX-Werte für die Kanäle 1-16 direkt eingestellt werden. 3. PAGE SELECT Durch einen Druck des „Page Select“ Tasters (5.) steuert man über die Kanalfader die Kanäle 9 bis 16. Drückt man erneut, steuert man wieder die Kanäle 1 bis 8.
-
Seite 7: Aufbau Und Anschluss Von Geräten
Abbildung 2: Rückansicht 1. MIDI IN Zum Anschluss eines Midi-Gerätes 2. XLR-POLARITÄT Stellung links: 1: Ground/Shield, 2: Signal (-), 3: Signal (+) Stellung rechts: 1: Ground/Shield, 2: Signal (+), 3: Signal (-) 3. DMX OUT Zum Anschluss der zu steuernden DMX-Geräte 4. -
Seite 8: Bedienung Und Programmierung
Adressierung der Geräte in der DMX-Kette: Der „DL-192“ weist seine DMX-Startadressen in 16er Schritten zu. Das heißt, dass die Geräte auf die entsprechende Startadresse gestellt werden müssen, damit die Kanalbelegung der Fader exakt stimmt. Geräte, die die gleiche Startadresse bekommen, arbeiten natürlich synchron miteinander (Beispiel: Gerät 1 und 2 sind beide auf Startadresse 1 eingestellt). - Seite 9 DMX-Kanal anzeigen. Mit dieser Funktion können Sie sich anzeigen lassen, welchem Kanal die Pan/Tilt-Bewegung zugeordnet ist. Halten Sie die Mode- und Fine-Taste gleichzeitig, bis die Chase Combine- oder Assign-LED leuchtet. Drücken Sie die Geräteauswahltaste des Gerätes, für das die DMX-Werte ausgelesen werden sollen. Auf dem Display erscheint der Pan/Tilt-Wert.
- Seite 10 Verfahren Sie nun genauso wie in den Schritten 1 bis 6 erklärt wurde, um die Szenen 2-8 zu programmieren. Wenn alle 8 Szenen „im Kasten“ sind, drücken und halten Sie die Taste „PROGRAM“, um das Programm in das Gerät zu speichern. Der „DL-192“ befindet sich nun automatisch im „BLACK OUT“ Modus. Nun kann das Programm gestartet werden.
- Seite 11 Überprüfen eines Chasers: Halten Sie die „PROGRAM“ Taste solange gedrückt, bis im Display die LED neben dem Wort „PROGRAM“ im Display blinkt. Nun wählen Sie den Chaser aus, den Sie prüfen wollen. Bitte drücken Sie nun die „DISPLAY/TAPSYNC“ Taste, um auf die Schritt-Schaltung zu wechseln. Nun können Sie mit den „BANK“...
- Seite 12 Alle Szenen aus den „Banks“ löschen: Hinweis: Wenn Sie alle Szenen löschen, gehen diese endgültig verloren und können nicht wieder aufgerufen werden. Halten Sie die „PROGRAM“ Taste und die „BANK DOWN“ Taste gedrückt, während Sie dann das Gerät vom Netz trennen. Schließen Sie anschließend die Spannungsversorgung wieder an. Musiksteuerung: Den musikgesteuerten Modus aktivieren Sie durch Drücken der „MUSIC/BANK COPY“...
-
Seite 13: Teil 3. Wartung
Teil 3. Wartung: Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! Teil 4. -
Seite 14: Teil 6. Umweltschutz
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 15 DL192 Bestellnummer: A-000000-01522 www.destilan-deutschland.de...
