Anschluss der Köpfe
Um das System im DMX- oder Standalone-Modus in Betrieb zu nehmen, müssen über den
Transformator Leuchten angeschlossen werden, siehe Bild 2 auf Seite 10.
Warnung! Die Stromaufnahme aller an den Ausgängen der Treibereinheit
angeschlossenen Transformatoren darf 5 A nicht übersteigen.
Schließen Sie nur Alien LED Downlight-Komponenten an das Alien LED
Downlight-System an (siehe Bild 2 auf Seite 10). Verwenden Sie nur die mit dem System
gelieferten Leitungen. Die Leitungen dürfen nicht beschädigt sein.
Wichtig! Beachten Sie die Markierungen auf dem RJ-45 T-Verbinder, bevor Sie zwei
Standardleuchten an den T-Verbinder anschließen (siehe Bild 2). Die Anschlüsse des
T-Verbinders sind mit Pfeilen markiert. Beachten Sie die Markierungen, da der falsche
Anschluss zur Beschädigung der elektronischen Schaltung im T-Verbinder führen kann.
Netzleitungen, die hohe Stromstärken führen, können die Steuersignale, die in den
Leitungen des Alien LED Downlight geführt werden, beeinträchtigen (siehe "Qualität der
Stromversorgung" auf Seite 13). Führen Sie die Leitungen des Alien LED Downlight
Systems nicht parallel zu potentiellen Interferenzquellen.
Anschluss der Köpfe:
1. Jeder Transformator verfügt über eine 1,5 m lange Netz-/Datenleitung mit IEC-Stecker.
Verbinden Sie den IEC-Stecker des ersten Transformators mit dem IEC
Netz-/Datenanschluss der ersten Treibereinheit.
2. Verbinden Sie weitere Transformatoren mit dem Netz-/Datenanschluss eines anderen
Transformators oder dem IEC Netz-/Datenanschluss einer Treibereinheit. Pro Treibereinheit
dürfen 10 Transformatoren angeschlossen werden.
3. Jede Alien LED Downlight-Leuchte verfügt über
eine fest angeschlossene, 1,5 m lange Leitung mit
RJ-45 Verbinder. Verbinden Sie entweder:
a. Zwei Standardleuchten mit der mitgelieferten
100 mm langen Verbindungsleitung und einem
RJ-45 T-Verbinder oder
b. Eine High-Power-Leuchte
mit dem RJ-45-Anschluss eines Transformators.
Siehe Bild 2. Bei Verwendung des T-Verbinders
verbinden Sie den Anschluss mit dem nach innen
weisenden Pfeil mit dem Transformator, die
Anschlüsse mit den nach außen weisenden Pfeilen
mit den Leuchten.
14
Alien LED Downlight Bedienungsanleitung
OUT
IN

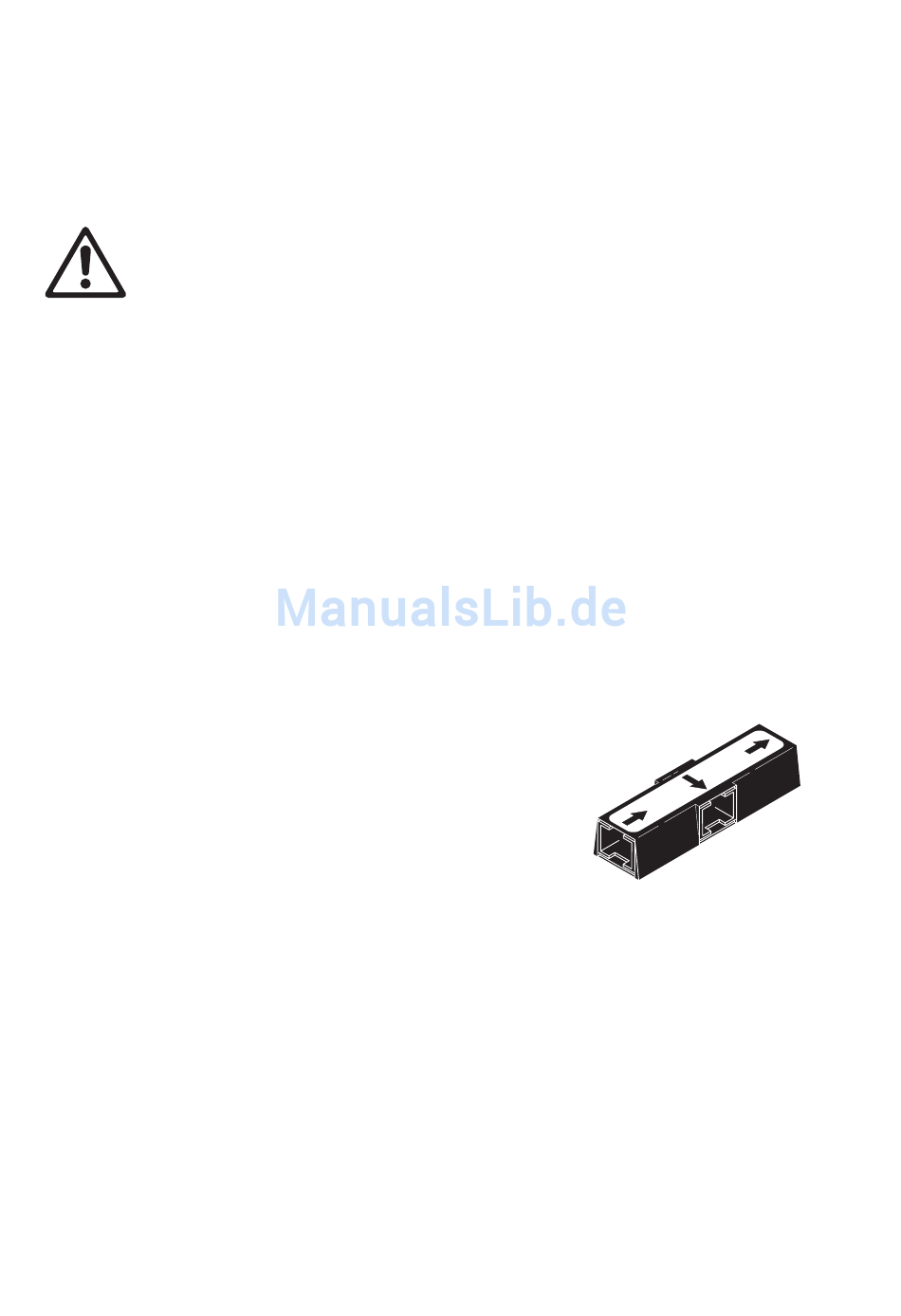

Bild 2: RJ-45 T-Verbinder
OUT
