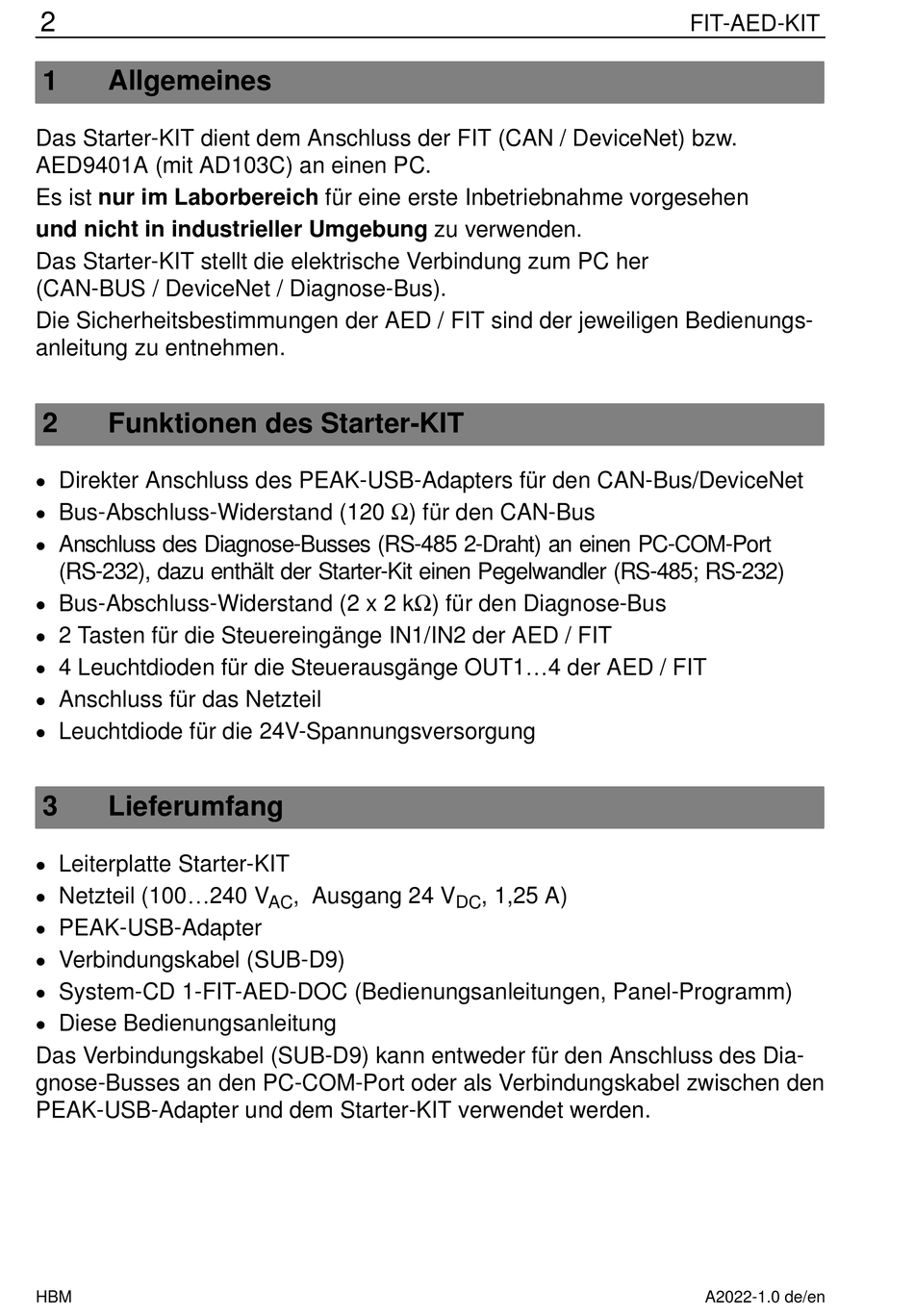

Allgemeines; Lieferumfang - Hbm Fit-Aed-Kit Betriebsanleitung

2
1

Allgemeines

Das Starter-KIT dient dem Anschluss der FIT (CAN / DeviceNet) bzw.
AED9401A (mit AD103C) an einen PC.
Es ist nur im Laborbereich für eine erste Inbetriebnahme vorgesehen
und nicht in industrieller Umgebung zu verwenden.
Das Starter-KIT stellt die elektrische Verbindung zum PC her
(CAN-BUS / DeviceNet / Diagnose-Bus).
Die Sicherheitsbestimmungen der AED / FIT sind der jeweiligen Bedienungs-
anleitung zu entnehmen.
2 Funktionen des Starter-KIT
Direkter Anschluss des PEAK-USB-Adapters für den CAN-Bus/DeviceNet
D
Bus-Abschluss-Widerstand (120 Ω) für den CAN-Bus
D
Anschluss des Diagnose-Busses (RS-485 2-Draht) an einen PC-COM-Port
D
(RS-232), dazu enthält der Starter-Kit einen Pegelwandler (RS-485; RS-232)
Bus-Abschluss-Widerstand (2 x 2 kΩ) für den Diagnose-Bus
D
2 Tasten für die Steuereingänge IN1/IN2 der AED / FIT
D
4 Leuchtdioden für die Steuerausgänge OUT1...4 der AED / FIT
D
Anschluss für das Netzteil
D
Leuchtdiode für die 24V-Spannungsversorgung
D
3

Lieferumfang

Leiterplatte Starter-KIT
D
Netzteil (100...240 V
D
PEAK-USB-Adapter
D
Verbindungskabel (SUB-D9)
D
System-CD 1-FIT-AED-DOC (Bedienungsanleitungen, Panel-Programm)
D
Diese Bedienungsanleitung
D
Das Verbindungskabel (SUB-D9) kann entweder für den Anschluss des Dia-
gnose-Busses an den PC-COM-Port oder als Verbindungskabel zwischen den
PEAK-USB-Adapter und dem Starter-KIT verwendet werden.
