Dimplex DL 50 V Installationsanleitung Seite 3
2.5
Aufbau
2
1
4
3

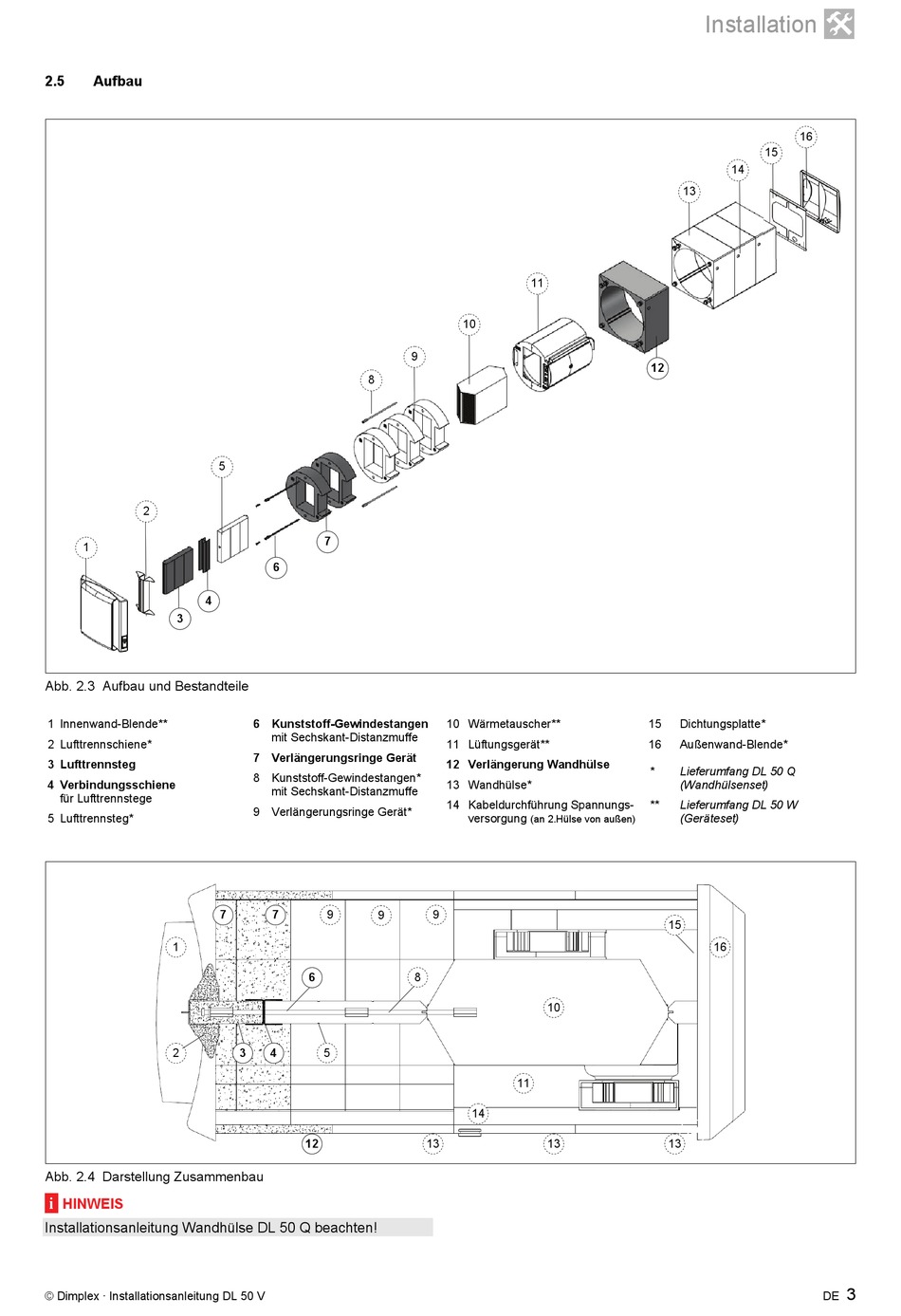

Abb. 2.3 Aufbau und Bestandteile
1 Innenwand-Blende**
2 Lufttrennschiene*
3 Lufttrennsteg
4 Verbindungsschiene
für Lufttrennstege
5 Lufttrennsteg*
1
2
Abb. 2.4 Darstellung Zusammenbau
i
HINWEIS
Installationsanleitung Wandhülse DL 50 Q beachten!
© Dimplex · Installationsanleitung DL 50 V
8
5
7
6
6 Kunststoff-Gewindestangen
mit Sechskant-Distanzmuffe
7 Verlängerungsringe Gerät
8 Kunststoff-Gewindestangen*
mit Sechskant-Distanzmuffe
9 Verlängerungsringe Gerät*
7
7
9
9
6
3
4
5
12
11
10
9
10 Wärmetauscher**
11 Lüftungsgerät**
12 Verlängerung Wandhülse
13 Wandhülse*
14 Kabeldurchführung Spannungs-
versorgung
(an 2.Hülse von außen)
9
8
10
11
14
13
13
Installation
16
15
14
13
12
15
Dichtungsplatte*
16
Außenwand-Blende*
*
Lieferumfang DL 50 Q
(Wandhülsenset)
**
Lieferumfang DL 50 W
(Geräteset)
15
16
ID
13
3
DE
