28
D
10. Anwendungen

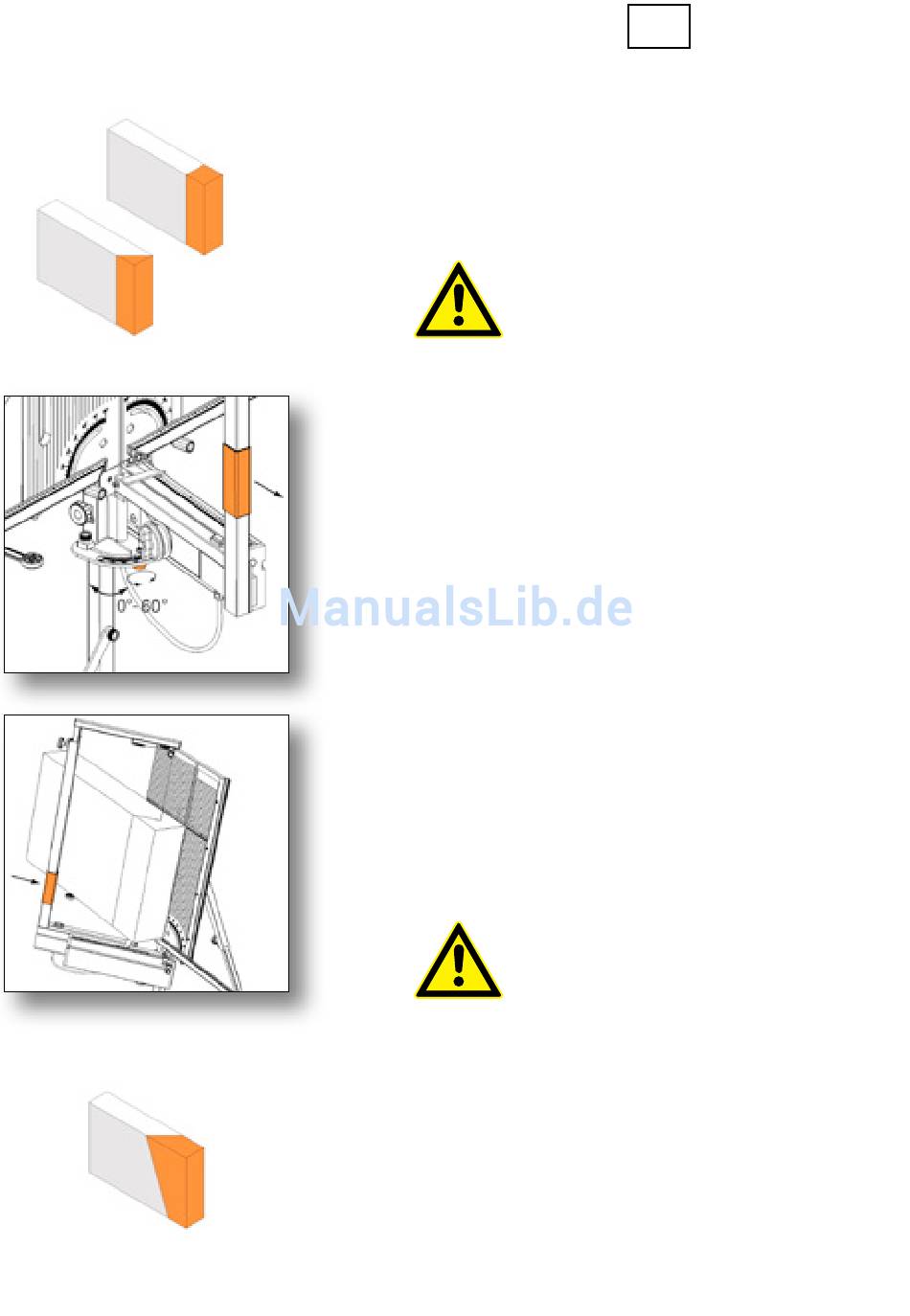

10.1 Grad- und
Gehrungsschnitt
Durch die Neigung können Gehrungs-
schnitte in jedem Winkel zwischen
0° und 60° (links) ausgeführt werden
Vorsicht: Vergewissern Sie sich vor dem
Abkippen des Bügels stets, dass das
Gerät ausgeschaltet ist.
1. Rändelmutter leicht lösen
2. Schneidebügel auf den
gewünschten Winkel einstellen
3. Rändelmutter anziehen
4. Schneidebügel ziehen
(Parkposition)
5. Isolation auf die
Auflagewinkel legen
6. Gerät einschalten
7. Schneidebügel durch vorsichtiges
Drücken bis zum Anschlag führen
8. Gerät ausschalten
Vorsicht: Der Glühdraht wird sehr heiss.
Verbrennungsgefahr!
Hinweis: Schmieren Sie die Führungs-
wellen von Zeit zu Zeit.
10.2 Gehrungs-/Schrägschnitt
t
Die Ausführung erfolgt wie beim
Gehrungsschnitt 10.1 in Kombina-
tion mit dem Schrägschnitt 10.3. Die
Isolation kann bei Ausführung des
Gehrungsschnitts zusätzlich noch auf
Schräge geschnitten werden.
